申请日2020.10.26
公开(公告)日2021.02.19
IPC分类号B30B9/06; B30B15/00; B02C18/14
摘要
本发明公开了一种厨余垃圾污水处理装置及其处理方法,装置包括:箱体;机架;粉碎刀片;过滤板;脱水组件;两根滑轨,安装在箱体的侧壁上;过滤活动板,过滤活动板放置在滑轨上,其长度小于左机架板和右机架板的间距,过滤活动板能沿着滑轨左右滑动;复位支架,其与过滤活动板固定;复位杆,其一端与复位支架固定、另一端穿过左机架板通孔;复位弹簧,其套设在复位杆外且位于复位支架于左机架板之间,复位弹簧能将过滤活动板顶向右机架板;弹性部件,其安装在过滤活动板上设置有弹性珠,弹性珠的部分从过滤活动板的顶面向上外露且能触及活动压缩板;本发明具有结构简单、成本低、脱水效率高、减少垃圾异味有益效果。
权利要求书

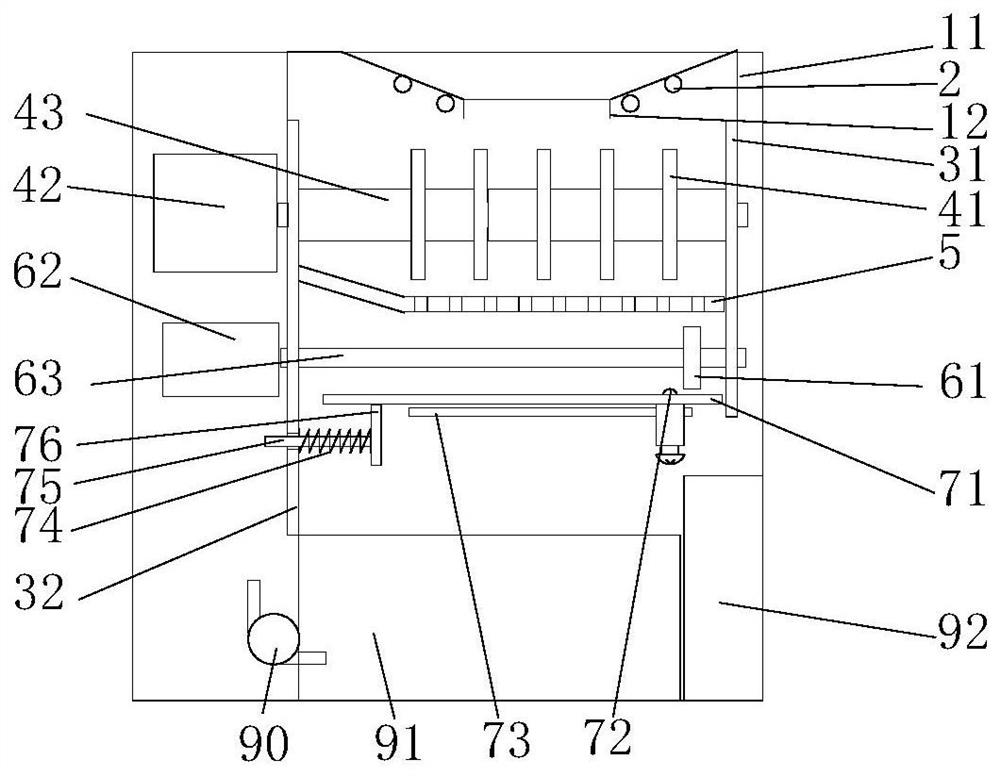

1.一种厨余垃圾污水处理装置,包括:
箱体(11),其顶部设置有垃圾入口(12);
机架,其设置有左机架板(32)和右机架板(31),机架与箱体(11)固定;
粉碎刀片(41),其与粉碎轴(43)固定,粉碎轴(43)的至少一端经轴承与机架(31)固定;
粉碎电机(42),其壳体与机架(31)固定、转轴与粉碎轴(43)固定;
过滤板(5),其固定在机架上且位于粉碎刀片(41)的下方,厨余垃圾经粉碎刀片(41)粉碎后从过滤板(5)落下;
脱水组件,其设置有活动压缩板(61),该活动压缩板(61)在脱水电机(62)的控制下仅能沿着水平方向朝左或朝右移动,当活动压缩板(61)朝向右端移动时,能将粉碎后的厨余垃圾朝右机架板(31)挤压,从而能将厨余垃圾挤压脱水;
其特征是,还包括:
滑轨(73),其设置有两根,两根滑轨(73)分别安装在箱体(11)的侧壁上;
过滤活动板(71),其开设有多个水过滤孔,过滤活动板(71)放置在滑轨(73)上,其长度小于左机架板(32)和右机架板(31)的间距,过滤活动板(71)能沿着滑轨(73)左右滑动;
复位支架(76),其与过滤活动板(71)固定;
复位杆(75),其一端与复位支架(76)固定、另一端穿过左机架板(32)通孔;
复位弹簧(74),其套设在复位杆(75)外且位于复位支架(76)于左机架板(32)之间,常态下,复位弹簧(74)能将过滤活动板(71)顶向右机架板(31);
弹性部件,其安装在过滤活动板(71)上,弹性部件设置有弹性珠(72),弹性珠(72)的部分从过滤活动板(71)的顶面向上外露且能触及活动压缩板(61);
控制器,其电连接所述的粉碎电机(42)和脱水电机(62)。
2.如权利要求1所述的一种厨余垃圾污水处理装置,其特征是,所述弹性部件包括:
螺纹柱(721),其与所述的过滤活动板(71)底面固定,过滤活动板(71)开设有锥形孔,该锥形孔与螺纹柱(721)的螺纹孔连通,所述的弹性珠(72)放置在锥形孔且仅有弹性珠(72)的部分从过滤活动板(71)的锥形孔向上外露;
调节压簧(72),其放置在螺纹柱(721)内,一端触及弹性珠(72);
调节螺钉(723),其拧入螺纹柱(721)能触及调节压簧(72)的另一端。
3.如权利要求1所述的一种厨余垃圾污水处理装置,其特征是,所述脱水组件包括:
螺纹杆(63),其设置有两根,螺纹杆的两端分别经轴承与所述的左机架板(32)和右机架板(31)固定,两根螺纹杆(63)分别固定有被动齿轮;
所述的脱水电机(62),其壳体与左机架板(32)固定、转轴固定有主动齿轮,主动齿轮与被动齿轮啮合;
所述的活动压缩板(61)开设有两只螺纹孔,两只螺纹孔分别套在两根螺纹杆(63)外,螺纹杆(63)转动能控制活动压缩板(61)左移或右移。
4.如权利要求1所述的一种厨余垃圾污水处理装置,其特征是,还包括:
活动跟随板(60),其开设有两只滑孔和两只内凹圆腔(603),滑孔和内凹圆腔(603)同心设置,所述的两根螺纹杆(63)分别穿过滑孔和内凹圆腔(603);
限位螺钉(601),设置有两只,其穿过活动压缩板(61)的限位通孔拧入活动跟随板(60)的螺纹孔,活动压缩板(61)与活动跟随板(60)的间距在一定范围内可以变化;
限位压簧(602),设置有两只,其套在螺纹杆(63)外且一端触及活动压缩板(61)、另一端触及内凹圆腔(603);
当开始脱水后,活动跟随板(60)跟随活动压缩板(61)右移,活动跟随板(60)能将厨余垃圾顶向右机架板(31)且限位压簧(602)压缩,活动压缩板(61)和活动跟随板(60)压紧,活动跟随板(60)能向右机架板(31)施压将厨余垃圾挤压脱水;当过滤活动板(71)的右端与右机架板(31)之间露出垃圾出口(70)时,限位压簧(602)伸张,活动跟随板(60)被弹出一段距离将厨余垃圾推向垃圾出口(70),向下输出到收集箱(92)。
5.如权利要求1-4任一项所述的一种厨余垃圾污水处理装置,其特征是,所述过滤活动板(71)和滑轨(73)倾斜设置,左端低于右端,部分脱水朝左朝下流入集液箱(91)。
6.如权利要求1-4任一项所述的一种厨余垃圾污水处理装置,其特征是,所述箱体(11)的顶部固定有多个喷头(2),还包括:
泵(90),其安装在集液箱(91)靠近底部的位置,泵的入口连通集液箱(91)、出口经管路连通喷头(2)。
7.如权利要求1-4任一项所述的一种厨余垃圾污水处理装置,其特征是,所述控制器设置有连接脱水电机(62)的过流检测模块,当活动压缩板(61)移动到左端或右端的极限位置时,控制器控制脱水电机(62)停止转动。
8.一种厨余垃圾污水处理装置的处理方法,其特征是,包括如下步骤:
S1初始状态下,活动压缩板(61)靠近左机架板(32),活动压缩板(61)在复位弹簧(74)的作用下紧密接触右机架板(31),关闭垃圾出口(70);
S2 启动开关,粉碎电机(42)带动粉碎刀片(41)转动,将厨余垃圾打碎后通过过滤板(5)落到过滤活动板(71)上;
S3脱水电机(62)正转,通过两根螺纹杆(63)带动活动压缩板(61)向右移动挤压厨余垃圾开始脱水,水经过滤活动板(71)流入集液箱(91);
S4当脱水电机(62)的电流增加到达预定值时,脱水电机(62)开始反转,活动压缩板(61)触及弹性珠(72)时带动弹性珠(72)和过滤活动板(71)同步左移,垃圾出口(70)打开,厨余垃圾落入收集箱(92);
S5脱水电机(62)继续反转,当滤活动板(71)触及左机架板(32)时,滤活动板(71)越过弹性珠(72),过滤活动板(71)在复位弹簧(74)的作用下紧密接触右机架板(31),关闭垃圾出口(70);
S6脱水电机(62)继续反转,当活动压缩板(61)移动到靠近左机架板(32),当脱水电机(62)的电流增加到达预定值时停止转动,进入初始状态,等待下一个周期。
9.如权利要求8所述的一种厨余垃圾污水处理装置的处理方法,其特征是,所述步骤S2工作期间,多次启动水泵(90),清洗过滤板(5)。
10.如权利要求8所述的一种厨余垃圾污水处理装置的处理方法,其特征是,重复所述步骤S4和步骤S5多次,垃圾出口(70)打开和关闭多次。
说明书
厨余垃圾污水处理装置及其处理方法
技术领域
本发明涉及一种厨余垃圾污水处理装置及其处理方法。
背景技术
厨余垃圾处理通常涉及打碎、脱水、油水分离、污水处理等多个环节,垃圾脱水后需要烘干等,显然脱水的效率越高,后续烘干也越快,脱水通常采用螺旋叶片挤压或推板挤压来完成,现有技术中,如申请号为CN201611216695.2的厨余处理装置,螺旋叶片挤压时,其垃圾输出端通常设置有出口,挤压后的垃圾从出口输出,正因为有了该出口,垃圾在挤压脱水过程中,水分很高的垃圾在螺旋推力的作用下从该出口输出,达不到很好脱水的效果。
发明内容
本发明根据以上不足,提供了一种厨余垃圾污水处理装置。在挤压脱水过程中,先关闭出口,等完成挤压脱水后再打开出口,输出基本上脱水的垃圾,完成污水提取处理。
本发明的技术方案是:
一种厨余垃圾污水处理装置,包括:
箱体,其顶部设置有垃圾入口;
机架,其设置有左机架板和右机架板,机架与箱体固定;
粉碎刀片,其与粉碎轴固定,粉碎轴的至少一端经轴承与机架固定;
粉碎电机,其壳体与机架固定、转轴与粉碎轴固定;
过滤板,其固定在机架上且位于粉碎刀片的下方,厨余垃圾经粉碎刀片粉碎后从过滤板落下;
脱水组件,其设置有活动压缩板,该活动压缩板在脱水电机的控制下仅能沿着水平方向朝左或朝右移动,当活动压缩板朝向右端移动时,能将粉碎后的厨余垃圾朝右机架板挤压,从而能将厨余垃圾挤压脱水;
还包括:
滑轨,其设置有两根,两根滑轨分别安装在箱体的侧壁上;
过滤活动板,其开设有多个水过滤孔,过滤活动板放置在滑轨上,其长度小于左机架板和右机架板的间距,过滤活动板能沿着滑轨左右滑动;
复位支架,其与过滤活动板固定;
复位杆,其一端与复位支架固定、另一端穿过左机架板通孔;
复位弹簧,其套设在复位杆外且位于复位支架于左机架板之间,常态下,复位弹簧能将过滤活动板顶向右机架板;
弹性部件,其安装在过滤活动板上,弹性部件设置有弹性珠,弹性珠的部分从过滤活动板的顶面向上外露且能触及活动压缩板;
控制器,其电连接所述的粉碎电机和脱水电机。
进一步地,所述弹性部件包括:
螺纹柱,其与所述的过滤活动板底面固定,过滤活动板开设有锥形孔,该锥形孔与螺纹柱的螺纹孔连通,所述的弹性珠放置在锥形孔且仅有弹性珠的部分从过滤活动板的锥形孔向上外露;
调节压簧,其放置在螺纹柱内,一端触及弹性珠;
调节螺钉,其拧入螺纹柱能触及调节压簧的另一端。
进一步地,所述脱水组件包括:
螺纹杆,其设置有两根,螺纹杆的两端分别经轴承与所述的左机架板和右机架板固定,两根螺纹杆分别固定有被动齿轮;
所述的脱水电机,其壳体与左机架板固定、转轴固定有主动齿轮,主动齿轮与被动齿轮啮合;
进一步地,所述的活动压缩板开设有两只螺纹孔,两只螺纹孔分别套在两根螺纹杆外,螺纹杆转动能控制活动压缩板左移或右移。
进一步地,还包括:
活动跟随板,其开设有两只滑孔和两只内凹圆腔,滑孔和内凹圆腔同心设置,所述的两根螺纹杆分别穿过滑孔和内凹圆腔;
限位螺钉,设置有两只,其穿过活动压缩板的限位通孔拧入活动跟随板的螺纹孔,活动压缩板与活动跟随板的间距在一定范围内可以变化;
限位压簧,设置有两只,其套在螺纹杆外且一端触及活动压缩板、另一端触及内凹圆腔;
当开始脱水后,活动跟随板跟随活动压缩板右移,活动跟随板能将厨余垃圾顶向右机架板且限位压簧压缩,活动压缩板和活动跟随板压紧,活动跟随板能向右机架板施压将厨余垃圾挤压脱水;当过滤活动板的右端与右机架板之间露出垃圾出口时,限位压簧伸张,活动跟随板被弹出一段距离将厨余垃圾推向垃圾出口,向下输出到收集箱。
进一步地,所述过滤活动板和滑轨倾斜设置,左端低于右端,部分脱水朝左朝下流入集液箱。
进一步地,所述箱体的顶部固定有多个喷头,还包括:
泵,其安装在集液箱靠近底部的位置,泵的入口连通集液箱、出口经管路连通喷头。
进一步地,所述控制器设置有连接脱水电机的过流检测模块,当活动压缩板移动到左端或右端的极限位置时,控制器控制脱水电机停止转动。
一种厨余垃圾污水处理装置的处理方法,包括如下步骤:
S1初始状态下,活动压缩板靠近左机架板,活动压缩板在复位弹簧的作用下紧密接触右机架板,关闭垃圾出口;
S2 启动开关,粉碎电机带动粉碎刀片转动,将厨余垃圾打碎后通过过滤板落到过滤活动板上;
S3脱水电机正转,通过两根螺纹杆带动活动压缩板向右移动挤压厨余垃圾开始脱水,水经过滤活动板流入集液箱;
S4当脱水电机的电流增加到达预定值时,脱水电机开始反转,活动压缩板触及弹性珠时带动弹性珠和过滤活动板同步左移,垃圾出口打开,厨余垃圾落入收集箱;
S5脱水电机继续反转,当滤活动板触及左机架板时,滤活动板越过弹性珠,过滤活动板在复位弹簧的作用下紧密接触右机架板,关闭垃圾出口;
S6脱水电机继续反转,当活动压缩板移动到靠近左机架板,当脱水电机的电流增加到达预定值时停止转动,进入初始状态,等待下一个周期。
进一步地,所述步骤S2工作期间,多次启动水泵,清洗过滤板。
进一步地,重复所述步骤S4和步骤S5多次,垃圾出口打开和关闭多次。
本发明的优点是,处理设备结构简单,脱水效率高,无需设置复杂的垃圾输出口,能有效降低后续处理成本,减少垃圾发臭,处理方法也比较简单。
本发明具有结构简单、成本低、脱水效率高、减少垃圾异味有益效果。
(发明人:赵经丽)
