申请日2020.06.18
公开（公告）日2021.02.12
IPC分类号C02F1/28; C02F1/42; C02F101/20; C02F103/10
摘要
本申请提供了一种酸性矿区废水快速处理设备及废水处理系统，涉及污水处理技术领域。酸性矿区废水快速处理设备包括壳体、增压机构及吸附层，通过进水口向壳体内输入待处理的废水，废水聚集在吸附层上方与壳体围绕的空间内，增压机构向壳体内增加压力，使聚集的废水快速渗透吸附层，吸附层吸附废水中的重金属离子，处理后的废水由出水口排出。本申请结构简单，增压机构向壳体内增加压力实现了废水的快速处理，吸附层吸附重金属离子，废水处理效果好。废水处理系统，使用了酸性矿区废水快速处理设备，实现废水的快速处理，处理效果好。
权利要求书
1.一种酸性矿区废水快速处理设备，其特征在于，包括壳体、增压机构及吸附层；
所述壳体包括进水口和出水口，所述进水口设置在所述壳体侧壁上，所述出水口设置在所述壳体的底部；
所述增压机构设置在所述壳体的上方，用于向所述壳体内增加压力；
所述吸附层设置在所述壳体内，且位于所述进水口下方。
2.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述吸附层与所述壳体可拆卸安装。
3.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述吸附层与所述壳体通过卡扣连接。
4.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述吸附层包括离子交换树脂填充层和/或活性炭填充层。
5.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述增压机构包括推板及直线驱动件，所述推板设置于所述壳体内，及与所述壳体内壁相适配，所述直线驱动件设置在所述推板远离所述壳体的一侧，所述直线驱动件用于推动所述推板在所述壳体内上下运动。
6.根据权利要求5所述的酸性矿区废水快速处理设备，其特征在于，所述推板上设有进气口，所述进气口上设有气流单向阀。
7.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述增压机构包括气泵，所述气泵通过气管连通所述壳体，用于向所述壳体吸气或鼓气。
8.根据权利要求1所述的酸性矿区废水快速处理设备，其特征在于，所述壳体包括上壳体及下壳体，所述上壳体和所述下壳体通过铰链连接，且所述上壳体与所述下壳体密封配合。
9.根据权利要求1-8中任意一项所述的酸性矿区废水快速处理设备，其特征在于，所述进水口设有水流单向阀。
10.一种废水处理系统，其特征在于，包括如权利要求1-9任意一项所述的酸性矿区废水快速处理设备，其中，所述进水口连接供水管，所述供水管用于提供废水。
说明书
一种酸性矿区废水快速处理设备及废水处理系统
技术领域
本申请涉及污水处理技术领域，尤其涉及一种酸性矿区废水快速处理设备及废水处理系统。
背景技术
我国重金属酸性矿区早期开采粗放，矿渣以及废水等处理不科学，导致矿石废料的露天堆积，使得酸性矿区附近水体pH值偏低且富集大量重金属离子，水体通过渗透进入地下水，或通过雨水流入水塘、河流等自然水体中，对水体中的生物、灌溉水源及饮用水源有严重污染，造成鱼虾类、农作物以及饮用水中重金属超标，对人体健康产生严重威胁。
为了处理酸性矿区污染水体，现有技术，申请号为CN201520103560.X，申请日为2015年02月13日的中国专利提供了重金属污水处理装置，通过多层复合过滤层对污水进行吸附处理，其结构复杂，处理不连续，效率较低，且多层复合过滤层安装在壳体内部，拆装难度较高，过滤层老化后拆卸时间长，影响设备使用效率。现有技术设备设计复杂，拆装难度大，不便于偏远酸性矿区的安装和使用。
实用新型内容
为解决上述技术问题，本申请的第一目的是提供一种酸性矿区废水快速处理设备，结构简单，实现废水的快速处理，处理效果好。
为解决上述技术问题，本申请的第二目的是提供一种废水处理系统，使用了上述第一目的提供的酸性矿区废水快速处理设备，实现废水的快速处理，处理效果好。

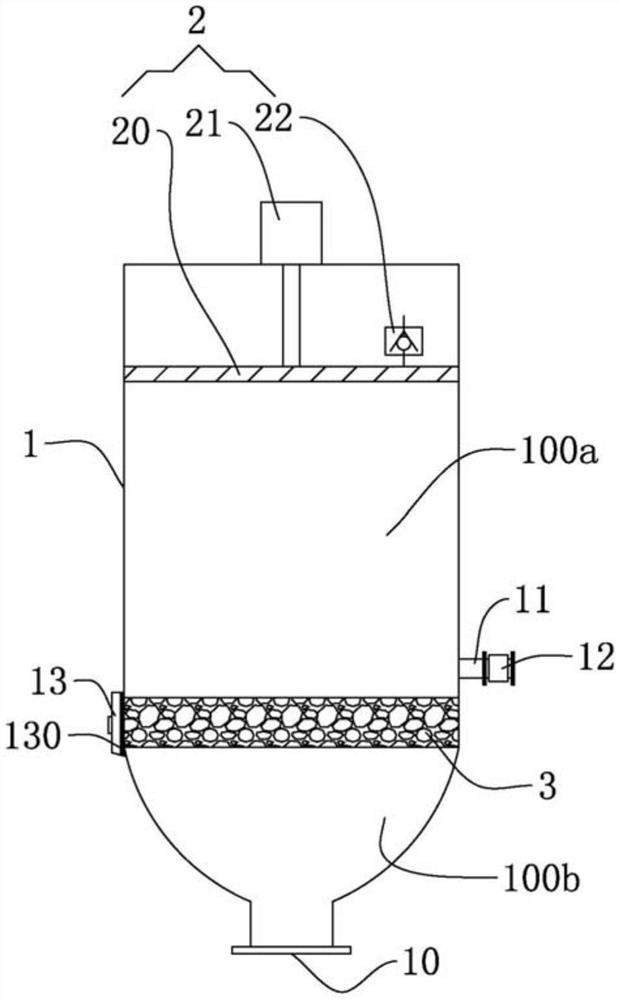

为达上述第一目的，本申请提供的一种酸性矿区废水快速处理设备，包括壳体、增压机构及吸附层；
所述壳体包括进水口和出水口，所述进水口设置在所述壳体侧壁上，所述出水口设置在所述壳体的底部；
所述增压机构设置在所述壳体的上方，用于向所述壳体内增加压力；
所述吸附层设置在所述壳体内，且位于所述进水口下方。
在一种可行的实施方式中，所述吸附层与所述壳体可拆卸安装。
在一种可行的实施方式中，所述吸附层与所述壳体通过卡扣连接。
在一种可行的实施方式中，所述吸附层包括离子交换树脂填充层和/或活性炭填充层。
在一种可行的实施方式中，所述增压机构包括推板及直线驱动件，所述推板设置于所述壳体内，及与所述壳体内壁相适配，所述直线驱动件设置在所述推板远离所述壳体的一侧，所述直线驱动件用于推动所述推板在所述壳体内上下运动。
在一种可行的实施方式中，进一步的，所述推板上设有进气口，所述进气口上设有气流单向阀。
在一种可行的实施方式中，所述增压机构包括气泵，所述气泵通过气管连通所述壳体，用于向所述壳体吸气或鼓气。
在一种可行的实施方式中，所述壳体包括上壳体及下壳体，所述上壳体和所述下壳体通过铰链连接，且所述上壳体与所述下壳体密封配合。
在一种可行的实施方式中，进一步的，所述进水口设有水流单向阀。
为达上述第二目的，本申请还提供了一种废水处理系统，包括上述第一目的提供的酸性矿区废水快速处理设备，其中，所述进水口连接供水管，所述供水管用于提供废水。
相比现有技术，本申请的有益效果：
本申请提供一种酸性矿区废水快速处理设备，包括壳体、增压机构及吸附层，通过进水口向壳体内输入待处理的废水，废水聚集在吸附层上方与壳体围绕的空间内，增压机构向壳体内增加压力，使聚集的废水快速渗透吸附层，吸附层吸附废水中的重金属离子，处理后的废水由出水口排出。本申请结构简单，增压机构向壳体内增加压力实现了废水的快速处理，吸附层吸附重金属离子，废水处理效果好。
本申请提供一种废水处理系统，使用了上述第一目的提供的酸性矿区废水快速处理设备，实现废水的快速处理，处理效果好。
（发明人：王栋;胡志鑫;曾睿）
