申请日2020.04.27
公开（公告）日2021.02.12
IPC分类号B01D21/18
摘要
本实用新型属于污水处理应用技术领域，具体公开了一种行车提耙式刮泥机，由行车组件，及与行车组件相配合使用的刮泥组件组成。本实用新型的一种行车提耙式刮泥机的有益效果在于：相配合使用的行车组件和刮泥组件，整体结构设计合理，能与混凝土沉淀池相配合使用，将混凝土沉淀池池底的污泥稳定、安全的刮至集泥槽，同时能按照实际使用需求对刮泥板进行适应性的刮泥角度调整，实现高效的刮泥动作。
权利要求书

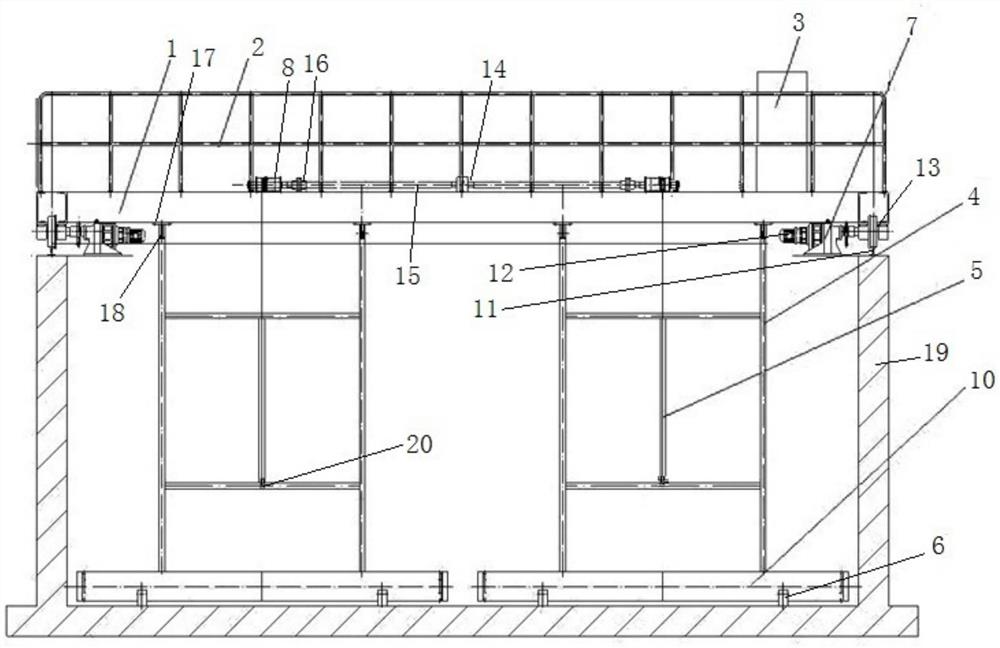

1.一种行车提耙式刮泥机，其特征在于：由行车组件，及与行车组件相配合使用的刮泥组件组成；所述行车组件，包括对称设置在混凝土沉淀池(19)上的一组支撑导轨(11)，及分别与一组支撑导轨(11)相配合使用的两组滚轮(13)，其中，两组滚轮(13)对称设置在横支撑板(1)两端外壁，及分别设置在横支撑板(1)两端外壁且位于滚轮(13)一侧的驱动电机安装板(7)，及分别设置在驱动电机安装板(7)上且与滚轮(13)相配合使用的驱动电机(12)；所述刮泥组件，包括均匀设置在横支撑板(1)底面的两组倒U形卡座(17)，及分别与两组倒U形卡座(17)连接的一组支撑框架(4)，及分别设置在一组支撑框架(4)上的钢丝绳连接耳板(20)，及分别设置在一组支撑框架(4)一端的刮泥板(10)，及均匀设置在刮泥板(10)上的若干个刮泥板滚轮(6)，及设置在横支撑板(1)上的辅助驱动电机(9)，及设置在横支撑板(1)上且与辅助驱动电机(9)连接的齿轮箱(14)，及两端分别与齿轮箱(14)连接的传动轴(15)，及分别设置在传动轴(15)一端的联轴器(16)，及分别与联轴器(16)连接的钢丝绳卷筒(8)，及两端分别与钢丝绳卷筒(8)、钢丝绳连接耳板(20)连接的钢丝绳(5)。
2.根据权利要求1所述的一种行车提耙式刮泥机，其特征在于：所述行车提耙式刮泥机，还包括设置在横支撑板(1)上的桥架(2)、防雨式电控箱(3)，其中，防雨式电控箱(3)分别与驱动电机(12)、辅助驱动电机(9)相配合使用。
3.根据权利要求1所述的一种行车提耙式刮泥机，其特征在于：所述一组支撑框架(4)与两组倒U形卡座(17)的连接面为活动式连接固定。
4.根据权利要求1所述的一种行车提耙式刮泥机，其特征在于：所述一组支撑框架(4)与混凝土沉淀池(19)池底之间的夹角为61°。
5.根据权利要求1所述的一种行车提耙式刮泥机，其特征在于：所述刮泥板(10)设置为倒L形板式结构。
说明书
一种行车提耙式刮泥机
技术领域
本实用新型属于污水处理应用技术领域，具体涉及一种行车提耙式刮泥机。
背景技术
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。
按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水；第二类：生活污水来自住宅、写字楼、机关或相类似的污水、卫生污水，下水道污水包括下水道系统中生活污水中混合的工业废水，垃圾、各种大气颗粒物沉降等，通过地表径流、土壤侵蚀、农田排水等形式进入水体环境所造成，具有分散性、隐蔽性、随机性、潜伏性、累积性和模糊性等特点，因此不易监测、难以量化，研究和防控的难度大，水污染物排入水体中引起污染的物质；第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污水，如餐饮污水、洗衣房污水、动物饲养污水，发廊产生的污水等；第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
在污水处理的工序中如污水沉淀步骤，其是在沉淀池中对污水与污泥进行沉淀分离处理，即将沉池池池底的沉淀污泥刮至集泥槽进行深度处理，而如何将沉池池池底的沉淀污泥稳定、安全和高效的刮至集泥槽是当前所亟待解决的。
因此，基于上述问题，本实用新型提供一种行车提耙式刮泥机。
实用新型内容
实用新型目的：本实用新型的目的是提供一种行车提耙式刮泥机，其设计结构合理，能与混凝土沉淀池相配合使用，将混凝土沉淀池池底的污泥稳定、安全的刮至集泥槽，同时能按照实际使用需求对刮泥板进行适应性的刮泥角度调整，实现高效的刮泥动作。
技术方案：本实用新型提供一种行车提耙式刮泥机，由行车组件，及与行车组件相配合使用的刮泥组件组成；所述行车组件，包括对称设置在混凝土沉淀池上的一组支撑导轨，及分别与一组支撑导轨相配合使用的两组滚轮，其中，两组滚轮对称设置在横支撑板两端外壁，及分别设置在横支撑板两端外壁且位于滚轮一侧的驱动电机安装板，及分别设置在驱动电机安装板上且与滚轮相配合使用的驱动电机；所述刮泥组件，包括均匀设置在横支撑板底面的两组倒U形卡座，及分别与两组倒U形卡座连接的一组支撑框架，及分别设置在一组支撑框架上的钢丝绳连接耳板，及分别设置在一组支撑框架一端的刮泥板，及均匀设置在刮泥板上的若干个刮泥板滚轮，及设置在横支撑板上的辅助驱动电机，及设置在横支撑板上且与辅助驱动电机连接的齿轮箱，及两端分别与齿轮箱连接的传动轴及分别设置在传动轴一端的联轴器，及分别与联轴器连接的钢丝绳卷筒，及两端分别与钢丝绳卷筒、钢丝绳连接耳板连接的钢丝绳。
本技术方案的，所述行车提耙式刮泥机，还包括设置在横支撑板上的桥架、防雨式电控箱，其中，防雨式电控箱分别与驱动电机、辅助驱动电机相配合使用。
本技术方案的，所述一组支撑框架与两组倒U形卡座的连接面为活动式连接固定。
本技术方案的，所述一组支撑框架与混凝土沉淀池池底之间的夹角为 61°。
本技术方案的，所述刮泥板设置为倒L形板式结构。
与现有技术相比，本实用新型的一种行车提耙式刮泥机的有益效果在于：相配合使用的行车组件和刮泥组件，整体结构设计合理，能与混凝土沉淀池相配合使用，将混凝土沉淀池池底的污泥稳定、安全的刮至集泥槽，同时能按照实际使用需求对刮泥板进行适应性的刮泥角度调整，实现高效的刮泥动作。
（发明人：杭建芳）
