申请日 20200410
公开（公告）日 20201204
IPC分类号 C02F9/04; C02F103/34
摘要
本实用新型公开一种化工企业生产废水回用系统，包括沉砂池、pH调节池、第一混凝池、第一沉淀池、除钙池、砂滤器、树脂软化罐、超滤装置、反渗透装置和回用水池，废水流入沉砂池进行沉砂处理，沉砂池的出水流入pH调节池进行pH值调整，pH调节池的出水依次经过第一混凝池和第一沉淀池进行沉淀处理，第一沉淀池的出水流入除钙池以去除废水中的钙离子，除钙池的出水流入砂滤器进行过滤处理，砂滤器的出水流入树脂软化罐进行软化处理，树脂软化罐的出水依次经过超滤装置和反渗透装置，然后流入回用水池。该化工企业生产废水回用系统，可有效去除废水中的钙离子，降低水的硬度，减少超滤膜和反渗透膜的污染和堵塞，减少维修次数，减少运行费。
权利要求书
1.一种化工企业生产废水回用系统，其特征在于，包括：沉砂池、pH调节池、第一混凝池、第一沉淀池、除钙池、砂滤器、树脂软化罐、超滤装置、反渗透装置和回用水池，废水流入所述沉砂池进行沉砂处理，所述沉砂池的出水流入所述pH调节池进行pH值的调整，所述pH调节池的出水流入所述第一混凝池与混凝剂结合，所述第一混凝池的出水流入所述第一沉淀池进行沉淀处理，所述第一沉淀池的出水流入所述除钙池以去除废水中的钙离子，所述除钙池的出水流入所述砂滤器进行过滤处理，所述砂滤器的出水流入所述树脂软化罐进行软化处理，所述树脂软化罐的出水流入所述超滤装置进行超滤处理，所述超滤装置的出水流入所述反渗透装置进行反渗透处理，所述反渗透装置的渗透液流入所述回用水池。
2.如权利要求1所述的化工企业生产废水回用系统，其特征在于，还包括位于所述沉砂池和所述pH调节池之间的流量调整池，借由所述流量调整池控制所述沉砂池的出水流量。
3.如权利要求2所述的化工企业生产废水回用系统，其特征在于，所述流量调整池内设有搅拌装置。
4.如权利要求2所述的化工企业生产废水回用系统，其特征在于，所述流量调整池与所述pH调节池之间设有第一输水泵。
5.如权利要求4所述的化工企业生产废水回用系统，其特征在于，所述第一输水泵与所述pH调节池之间设有第一流量计。
6.如权利要求1所述的化工企业生产废水回用系统，其特征在于，所述第一混凝池包括第一PAC加药池和第一PAM加药池，所述pH调节池的出水依次经过所述第一PAC加药池和所述第一PAM加药池后流入所述第一沉淀池。
7.如权利要求1所述的化工企业生产废水回用系统，其特征在于，还包括位于所述除钙池和所述砂滤器之间的第二混凝池和第二沉淀池，所述除钙池的出水流入所述第二混凝池与混凝剂结合，所述第二混凝池的出水流入所述第二沉淀池进行沉淀处理，所述第二沉淀池的出水流入所述砂滤器。
8.如权利要求7所述的化工企业生产废水回用系统，其特征在于，所述第二混凝池包括第二PAC加药池和第二PAM加药池，所述除钙池的出水依次经过所述第二PAC加药池和所述第二PAM加药池后流入所述第二沉淀池。
9.如权利要求7所述的化工企业生产废水回用系统，其特征在于，所述第二沉淀池与所述砂滤器之间设有第二输水泵。
10.如权利要求9所述的化工企业生产废水回用系统，其特征在于，所述第二输水泵与所述砂滤器之间设有第二流量计。
说明书
化工企业生产废水回用系统
技术领域
本实用新型涉及废水处理技术领域，更具体地涉及一种化工企业生产废水回用系统。
背景技术
橡胶企业生产废水主要为金具清洗废水和产品研磨废水，一般而言，废水中各污染物浓度范围如下：TP：120mg/L，COD：200-300mg/L，SS：400-600mg/L。该生产废水经处理后回用于生产中，回用水质的要求需达到如下标准：COD≤20mg/L，电导率≤200us/cm，硬度≤50mg/L。由此可见，该橡胶企业生产废水中TP浓度很高，在处理TP的过程中需要通过过量投加钙盐才能保证去除效果，而钙盐的过量投加，会导致处理水中钙离子浓度偏高，大量的钙离子在后续水处理的过程中形成结垢，造成管道和设备结垢，造成超滤膜和反渗透RO膜的污染和堵塞，从而大大降低了超滤膜和反渗透RO膜的使用寿命，需要经常更换膜元件，维修麻烦，运行费用高。
因此，有必要提供一种化工企业生产废水回用系统以解决上述现有技术的不足。
实用新型内容
本实用新型的目的是提供一种化工企业生产废水回用系统，可有效去除废水中的钙离子，降低水的硬度，减少超滤膜和反渗透膜的污染和堵塞，减少维修次数，减少运行费。
为了实现上述目的，本实用新型公开了一种化工企业生产废水回用系统，包括：沉砂池、pH调节池、第一混凝池、第一沉淀池、除钙池、砂滤器、树脂软化罐、超滤装置、反渗透装置和回用水池，废水流入所述沉砂池进行沉砂处理，所述沉砂池的出水流入所述pH调节池进行pH值的调整，所述pH调节池的出水流入所述第一混凝池与混凝剂结合，所述第一混凝池的出水流入所述第一沉淀池进行沉淀处理，所述第一沉淀池的出水流入所述除钙池以去除废水中的钙离子，所述除钙池的出水流入所述砂滤器进行过滤处理，所述砂滤器的出水流入所述树脂软化罐进行软化处理，所述树脂软化罐的出水流入所述超滤装置进行超滤处理，所述超滤装置的出水流入所述反渗透装置进行反渗透处理，所述反渗透装置的渗透液流入所述回用水池。

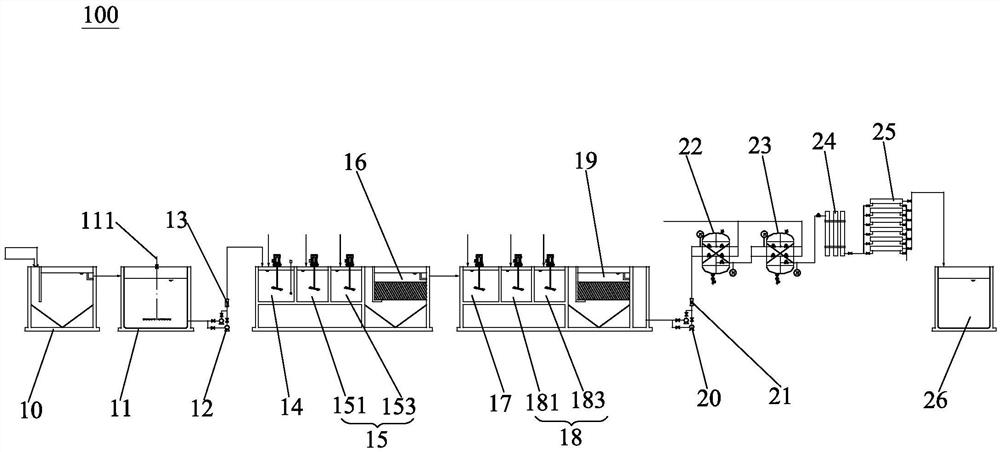

与现有技术相比，本申请的化工企业生产废水回用系统，依照水流方向，包括沉砂池、pH调节池、第一混凝池、第一沉淀池、除钙池、砂滤器、树脂软化罐、超滤装置、反渗透装置和回用水池。在废水进入超滤装置和反渗透装置之前，借助除钙池去除废水中过量的钙离子，以及通过树脂软化罐进一步去除废水中的钙离子硬度，以软化水体，可有效去除废水中的钙离子，降低水的硬度，减少超滤膜和反渗透膜的污染和堵塞，减少维修次数，减少运行费，且处理后的水可回用。
较佳的，化工企业生产废水回用系统还包括位于所述沉砂池和所述pH调节池之间的流量调整池，借由所述流量调整池控制所述沉砂池的出水流量。
较佳的，所述流量调整池内设有搅拌装置。
较佳的，所述流量调整池与所述pH调节池之间设有第一输水泵。
较佳的，所述第一输水泵与所述pH调节池之间设有第二流量计。
较佳的，所述第一混凝池包括第一PAC加药池和第一PAM加药池，所述pH调节池的出水依次经过所述第一PAC加药池和所述第一PAM加药池后流入所述第一沉淀池。
较佳的，化工企业生产废水回用系统还包括位于所述除钙池和所述砂滤器之间的第二混凝池和第二沉淀池，所述除钙池的出水流入所述第二混凝池与混凝剂结合，所述第二混凝池的出水流入所述第二沉淀池进行沉淀处理，所述第二沉淀池的出水流入所述砂滤器。
较佳的，所述第二混凝池包括第二PAC加药池和第二PAM加药池，所述除钙池的出水依次经过所述第二PAC加药池和所述第二PAM加药池后流入所述第二沉淀池。
较佳的，所述第二沉淀池与所述砂滤器之间设有第二输水泵。
较佳的，所述第二输水泵与所述砂滤器之间设有第二流量计。
发明人 （熊建军;陈志强;陈启军;谢燕蔓;郑继刚;张斌;陈文耀;匡重祯;）
