申请日 20200323
公开（公告）日 20201201
IPC分类号 C02F3/00
摘要
本实用新型提供一种用于高盐废水的新型填料安装装置，包括：支架立柱、上圆形椽条、下圆形椽条、上绑扎绳、下绑扎绳、支架横梁和填料。本实用新型提供的一种用于高盐废水的新型填料安装装置，实现了能耐高腐蚀、高盐度，生物处理效果更好的新型生物填料，且结构简单，造价低廉，结构稳固。
权利要求书

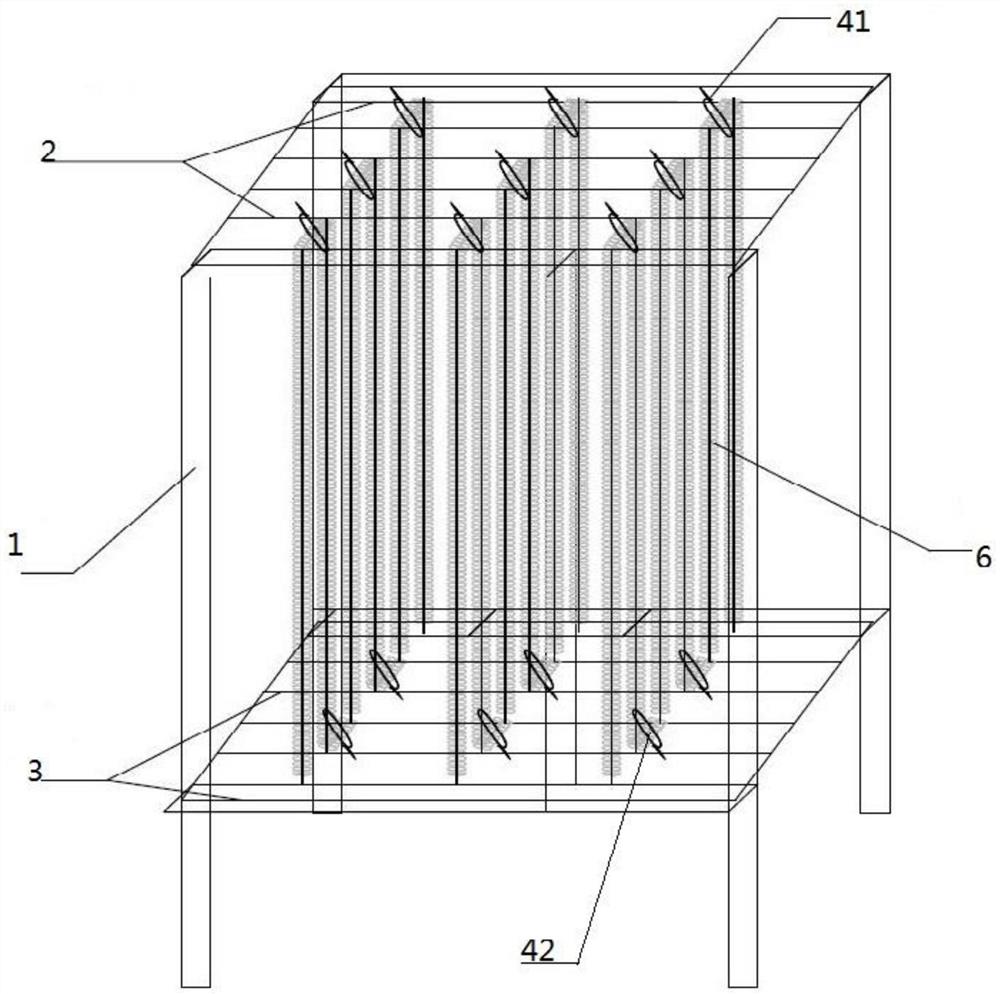

1.一种用于高盐废水的新型填料安装装置，包括：支架立柱、上圆形椽条、下圆形椽条、上绑扎绳、下绑扎绳、支架横梁和填料，其特征在于，所述支架立柱共有4条，所述支架横梁共有4条，分别为第一支架横梁、第二支架横梁、第三支架横梁和第四支架横梁，第一支架横梁与第二支架横梁平行放置，多条所述上圆形椽条垂直固定在第一支架横梁与第二支架横梁中间形成上固定架，第三支架横梁与第四支架横梁平行放置，多条所述下圆形椽条垂直固定在第三支架横梁与第四支架横梁中间形成下固定架，所述上固定架与下固定架的四角均固定在4条支架立柱上，多条所述上圆形椽条上设有多个上绑扎绳，多条所述下圆形椽条上设有多个下绑扎绳，多个所述上绑扎绳与多个所述下绑扎绳位置一一对应，每一对相对应的上绑扎绳与下绑扎绳之间设有一份填料。
2.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：所述4条支架立柱完全相同，所述4条支架横梁完全相同。
3.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：多条所述上圆形椽条与多条所述下圆形椽条之间相互平行摆放。
4.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：多条所述上圆形椽条两两之间间隔10cm。
5.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：多条所述下圆形椽条两两之间间隔10cm。
6.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：4条所述支架立柱与4条所述支架横梁均采用玻纤增强塑料材质。
7.根据权利要求1所述的用于高盐废水的新型填料安装装置，其特征在于：所述填料为绳型悬挂填料。
说明书
一种用于高盐废水的新型填料安装装置
技术领域
本实用新型涉及废水、污水处理领域，特别是涉及一种用于高盐废水的新型填料安装装置。
背景技术
目前国内常见的废水、污水治理的生物处理中所用到的填料安装装置主要包括浮球式、绳索式、铁制支架和不锈钢制支架。浮球式悬挂生物填料装置由于随风漂游、随波逐流可能会造成远离生物处理现场的问题；绳索式悬挂生物填料装置虽然解决了浮球式悬挂生物填料装置容易偏离生物处理现场的弊端，但由于绳索式悬挂生物填料装置使用中，若是跨度较大则中间需要设支架，否则容易下垂变形；铁质支架悬挂生物填料装置由于长期置于水中，长期置于水中在水中腐蚀容易造成生物填料的坍塌；不锈钢支架悬挂生物填料装置虽然解决了铁质支架悬挂生物填料装置在水中的腐蚀问题，但在某些高盐度废水环境下仍然会受到腐蚀，造成生物填料坍塌而难以推广使用。
因此，现有技术有待发展。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种用于高盐废水的新型填料安装装置，用于解决现有技术中存在的问题，并具有较好的使用效果。
为实现上述目的及其他相关目的，本实用新型提供一种用于高盐废水的新型填料安装装置，包括：支架立柱、上圆形椽条、下圆形椽条、上绑扎绳、下绑扎绳、支架横梁和填料，所述支架立柱共有4条，所述支架横梁共有4条，分别为第一支架横梁、第二支架横梁、第三支架横梁和第四支架横梁，第一支架横梁与第二支架横梁平行放置，多条所述上圆形椽条垂直固定在第一支架横梁与第二支架横梁中间形成上固定架，第三支架横梁与第四支架横梁平行放置，多条所述下圆形椽条垂直固定在第三支架横梁与第四支架横梁中间形成下固定架，所述上固定架与下固定架的四角均固定在4条支架立柱上，多条所述上圆形椽条上设有多个上绑扎绳，多条所述下圆形椽条上设有多个下绑扎绳，多个所述上绑扎绳与多个所述下绑扎绳位置一一对应，每一对相对应的上绑扎绳与下绑扎绳之间设有一份填料。于本实用新型的一实施例中，所述4条支架立柱完全相同，所述4条支架横梁完全相同。
于本实用新型的一实施例中，多条所述上圆形椽条与多条所述下圆形椽条之间相互平行摆放。
于本实用新型的一实施例中，多条所述上圆形椽条两两之间间隔10cm。
于本实用新型的一实施例中，多条所述下圆形椽条两两之间间隔10cm。
于本实用新型的一实施例中，4条所述支架立柱与4条所述支架横梁均采用玻纤增强塑料材质。
于本实用新型的一实施例中，所述填料为绳型悬挂填料。
如上所述，本实用新型的用于高盐废水的新型填料安装装置，具有以下有益效果：本实用新型提供的一种用于高盐废水的新型填料安装装置，实现了能耐高腐蚀、高盐度，生物处理效果更好的新型生物填料，且结构简单，造价低廉，结构稳固。
发明人 （徐小婷;朱垚;王文晖;杨贤智;）
