申请日 20200330
公开（公告）日 20201201
IPC分类号 C02F9/04; C02F101/20
摘要
本实用新型公开了一种震光废水高效处理装置，包括沉淀箱，所述沉淀箱内壁中部安装有十字分隔板，所述十字分隔板正面底部开设有连接槽口，所述十字分隔板一侧中部开设有定位槽口，所述十字分隔板正面顶部开设有限位槽口，所述沉淀箱一端边部嵌入安装有排水阀门，所述沉淀箱顶端一侧连接有放置板，所述放置板内壁中部两侧对称安装有过滤网，通过沉淀箱、十字分隔板、连接槽口、定位槽口、限位槽口、排水阀门、双通控制阀、弯管、锥形斗、过滤网、海绵垫和不锈钢丝网，利用过滤、分类沉淀和化学沉淀三种过滤方式，降低了沉淀箱内部废水中的重金属颗粒和研磨石颗粒，从而使沉淀箱内部废水沉淀的更加彻底，进而降低了沉淀箱内部废水中的杂质。
权利要求书

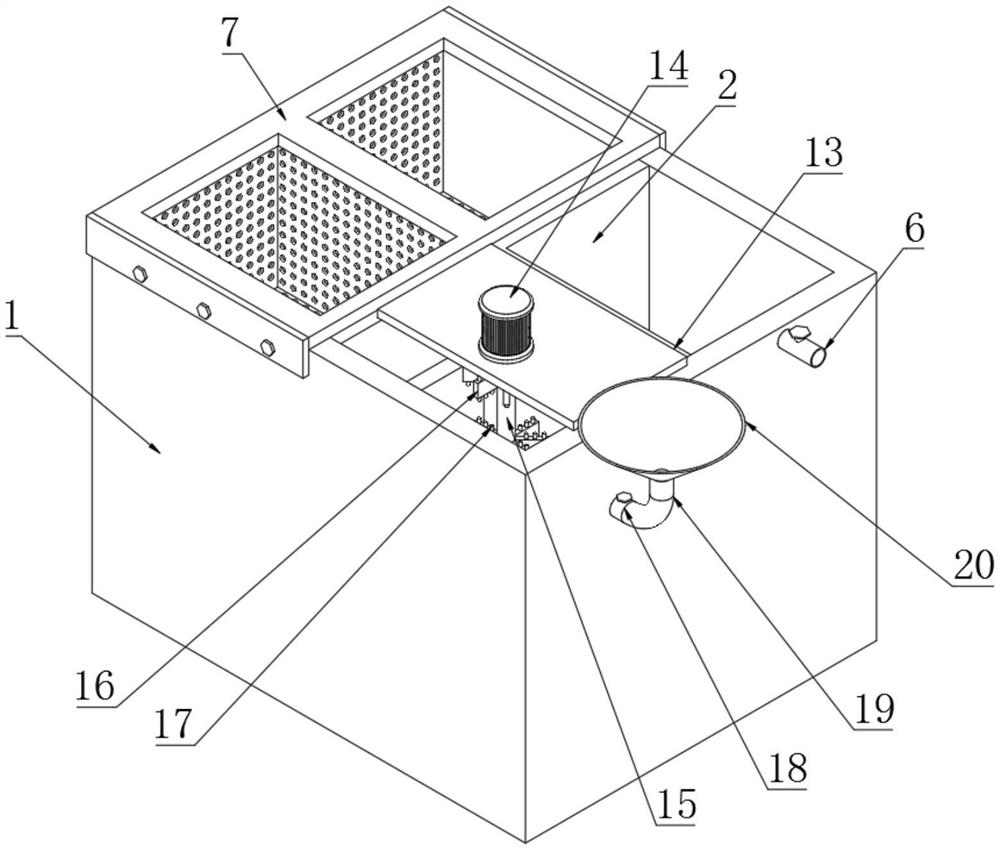

1.一种震光废水高效处理装置，包括沉淀箱(1)，其特征在于：所述沉淀箱(1)内壁中部安装有十字分隔板(2)，所述十字分隔板(2)正面底部开设有连接槽口(3)，所述十字分隔板(2)一侧中部开设有定位槽口(4)，所述十字分隔板(2)正面顶部开设有限位槽口(5)，所述沉淀箱(1)一端边部嵌入安装有排水阀门(6)，所述沉淀箱(1)顶端一侧连接有放置板(7)，所述放置板(7)内壁中部两侧对称安装有过滤网(8)，一个所述过滤网(8)底端中部粘接有海绵垫(9)，另一个所述过滤网(8)底端中部焊接有不锈钢丝网(12)；
所述沉淀箱(1)一端中部嵌入安装有双通控制阀(18)，所述双通控制阀(18)一端通过螺纹连接有弯管(19)，所述弯管(19)一端固定连接有锥形斗(20)，所述放置板(7)顶端两侧对称焊接有侧板(10)，所述侧板(10)一端中部等距安装有螺钉(11)。
2.根据权利要求1所述的一种震光废水高效处理装置，其特征在于，所述锥形斗(20)内壁中部设置有沉淀剂，所述锥形斗(20)顶端直径大于底端直径，所述锥形斗(20)底端直径等于弯管(19)顶端外径。
3.根据权利要求1所述的一种震光废水高效处理装置，其特征在于，所述沉淀箱(1)内壁中部开设有沉淀腔室，所述沉淀腔室通过十字分隔板(2)分隔为四个。
4.根据权利要求1所述的一种震光废水高效处理装置，其特征在于，所述沉淀箱(1)顶端另一侧安装有支撑板(13)，所述支撑板(13)顶端中部固定安装有电机(14)，所述电机(14)底端中部卡接有转动轴(15)，所述转动轴(15)外表面边部等距焊接有转动块(16)，所述转动块(16)顶端和底端对称焊接有转动柱(17)。
5.根据权利要求4所述的一种震光废水高效处理装置，其特征在于，所述电机(14)的输入端和市电的输出端电性连接，所述支撑板(13)和沉淀箱(1)之间焊接连接。
6.根据权利要求1所述的一种震光废水高效处理装置，其特征在于，所述过滤网(8)的形状凹型，所述过滤网(8)内壁边部和十字分隔板(2)外表面之间相互贴合。
说明书
一种震光废水高效处理装置
技术领域
本实用新型涉及废水处理装置技术领域，具体为一种震光废水高效处理装置。
背景技术
震光是指在震动研磨机中，利用研磨石(高铝瓷、陶瓷、高频瓷、塑胶石等)和研磨助剂(研磨液、光亮剂、清洗剂、防锈剂、除蜡水)，使金属工件表面达到光亮、平滑的效果，震光废水是指震光过程中产生的废水，成分复杂，含有研磨助剂、重金属、研磨石颗粒等；
但是现有的震光废水高效处理装置都是对废水进行沉淀，从而对废水中的重金属颗粒和研磨石颗粒进行沉淀，进而使重金属颗粒和研磨石颗粒和废水脱落，但是现有的单次废水沉淀效果不理想，从而导致重金属颗粒和研磨石颗粒脱离不完全。
实用新型内容
本实用新型提供一种震光废水高效处理装置，可以有效解决上述背景技术中提出的但是现有的震光废水高效处理装置都是对废水进行沉淀，从而对废水中的重金属颗粒和研磨石颗粒进行沉淀，进而使重金属颗粒和研磨石颗粒和废水脱落，但是现有的单次废水沉淀效果不理想，从而导致重金属颗粒和研磨石颗粒脱离不完全的问题。
为实现上述目的，本实用新型提供如下技术方案：一种震光废水高效处理装置，包括沉淀箱，所述沉淀箱内壁中部安装有十字分隔板，所述十字分隔板正面底部开设有连接槽口，所述十字分隔板一侧中部开设有定位槽口，所述十字分隔板正面顶部开设有限位槽口，所述沉淀箱一端边部嵌入安装有排水阀门，所述沉淀箱顶端一侧连接有放置板，所述放置板内壁中部两侧对称安装有过滤网，一个所述过滤网底端中部粘接有海绵垫，另一个所述过滤网底端中部焊接有不锈钢丝网；
所述沉淀箱一端中部嵌入安装有双通控制阀，所述双通控制阀一端通过螺纹连接有弯管，所述弯管一端固定连接有锥形斗，所述放置板顶端两侧对称焊接有侧板，所述侧板一端中部等距安装有螺钉。
优选的，所述锥形斗内壁中部设置有沉淀剂，所述锥形斗顶端直径大于底端直径，所述锥形斗底端直径等于弯管顶端外径。
优选的，所述沉淀箱内壁中部开设有沉淀腔室，所述沉淀腔室通过十字分隔板分隔为四个。
所述沉淀箱顶端另一侧安装有支撑板，所述支撑板顶端中部固定安装有电机，所述电机底端中部卡接有转动轴，所述转动轴外表面边部等距焊接有转动块，所述转动块顶端和底端对称焊接有转动柱。
优选的，所述电机的输入端和市电的输出端电性连接，所述支撑板和沉淀箱之间焊接连接。
优选的，所述过滤网的形状凹型，所述过滤网内壁边部和十字分隔板外表面之间相互贴合。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便：
1、通过沉淀箱、十字分隔板、连接槽口、定位槽口、限位槽口、排水阀门、双通控制阀、弯管、锥形斗、过滤网、海绵垫和不锈钢丝网，利用过滤、分类沉淀和化学沉淀三种过滤方式，降低了沉淀箱内部废水中的重金属颗粒和研磨石颗粒，从而使沉淀箱内部废水沉淀的更加彻底，进而降低了沉淀箱内部废水中的杂质。
2、通过放置板、侧板、螺钉、海绵垫和不锈钢丝网，能够便于过滤网的安装和拆卸，降低了过滤网的安装和拆卸难度，同时能够对过滤网进行定位，防止过滤网的位置发生移动的现象。
3、通过支撑板、电机、转动轴、转动块和转动柱，能够便于对沉淀箱内部废水和沉淀剂之间进行搅拌，从而使沉淀箱内部的废水和沉淀剂之间充分接触，进而便于沉淀箱内部废水的沉淀。
发明人 （陈国才;刘梦林;）
