申请日 20200426
公开（公告）日 20201201
IPC分类号 B01D21/01; B01D21/02; B01D21/24; C02F1/52; C02F103/32
摘要
本实用新型属于絮凝罐技术领域，具体涉及一种脱脂废水处理用絮凝罐，包括罐体，罐体顶部设有废水进口，罐体内设有第一支撑板和曲轴，第一支撑板位于罐体上部且与罐体内侧壁固定连接，第一支撑板上设有进油口，进油口连通输油管道，输油管道连通出油口，该出油口位于罐体的下部，曲轴的一端通过轴承与罐体内侧壁滑动连接，曲轴另一端连接电机，电机固定于罐体内侧壁，曲轴下方通过支撑杆连接固定板，曲轴与支撑杆一端通过轴承滑动连接，固定板与支撑杆的另一端固定连接，固定板连接过滤筒，该过滤筒由滤布制作而成，本实用新型寿命长、成本低、过滤效果好。
权利要求书
1.一种脱脂废水处理用絮凝罐，其特征在于，包括罐体，罐体顶部设有废水进口，罐体内设有第一支撑板和曲轴，第一支撑板位于罐体上部且与罐体内侧壁固定连接，第一支撑板上设有进油口，进油口连通输油管道，输油管道连通出油口，该出油口位于罐体的下部，曲轴的一端通过轴承与罐体内侧壁滑动连接，曲轴另一端连接电机，电机固定于罐体内侧壁，曲轴下方通过支撑杆连接固定板，曲轴与支撑杆一端通过轴承滑动连接，固定板与支撑杆的另一端固定连接，固定板连接过滤筒，该过滤筒由滤布制作而成，过滤筒上设有横向褶皱，过滤筒上方开口密封固定于固定板，曲轴下方还设有第二支撑板，第二支撑板固定连接罐体内侧壁，第二支撑板上设有净水进口，过滤筒下方开口连通净水进口，过滤筒内设有支撑弹簧，支撑弹簧一端连接固定板，支撑弹簧另一端连接净水进口，净水进口通过输水管连通出水口，所述的出水口位于罐体的下部，罐体内还设有絮凝吸管，絮凝吸管进口伸入罐体底部，絮凝吸管出口位于罐体上部，罐体内还设有加热器。
2.根据权利要求1所述的脱脂废水处理用絮凝罐，其特征在于，所述的罐体顶部还设有絮凝剂添加口，罐体上部还设有第一清洗口，罐体底部还设有第二清洗口，罐体外侧壁上还固定挂耳。
3.根据权利要求1所述的脱脂废水处理用絮凝罐，其特征在于，所述的输油管道上端呈漏斗状且上端开口轴面大于下端管道轴面。
4.根据权利要求1所述的脱脂废水处理用絮凝罐，其特征在于，所述的曲轴设置于第一支撑板下方，絮凝吸管高于第一支撑板。
5.根据权利要求1所述的脱脂废水处理用絮凝罐，其特征在于，所述的第一支撑板的板面与罐体轴面平行，第一支撑板与第二支撑板板面平行。
说明书
一种脱脂废水处理用絮凝罐
技术领域
本实用新型属于絮凝罐技术领域，具体涉及一种脱脂废水处理用絮凝罐。
背景技术
在食品工业废水中常含有大量的油脂和污染物，在处理以上废水时，不仅需要将油脂与废水分开，还需要使用絮凝剂将废水中的有害成分沉淀，以达到充分将废水中污染物已经可循环利用产物充分分离，使资源可以充分利用，减少污染，但是现今对食品工业废水处理方式常使用分段处理法，先将油脂加热，再通过过滤装置将油脂过滤，再向滤过后的废水中加入絮凝剂，将废水中的有害成分絮凝，再使用过滤装置，将絮凝后的沉淀过滤，其工艺繁琐，并且在过滤过程中，其油脂和絮凝成分还经常会堵塞过滤装置内的过滤网，对于过滤网需要经常更换清洗，大大增加了人力成本和经济成本，因此，现有技术需要进一步的改进。
实用新型内容
本实用新型的目的在于提供一种使用寿命长、成本低、过滤效果高的脱脂废水处理用絮凝罐。
基于上述目的，本实用新型采取如下技术方案：

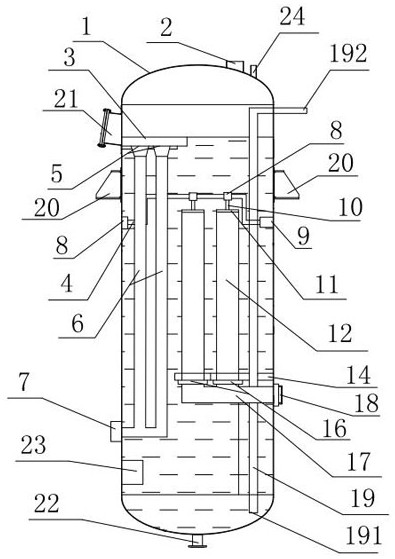

一种脱脂废水处理用絮凝罐，包括罐体，罐体顶部设有废水进口，罐体内设有第一支撑板和曲轴，第一支撑板位于罐体上部且与罐体内侧壁固定连接，第一支撑板上设有进油口，进油口连通输油管道，输油管道连通出油口，该出油口位于罐体的下部，曲轴的一端通过轴承与罐体内侧壁滑动连接，曲轴另一端连接电机，电机固定于罐体内侧壁，曲轴下方通过支撑杆连接固定板，曲轴与支撑杆一端通过轴承滑动连接，固定板与支撑杆的另一端固定连接，固定板连接过滤筒，该过滤筒由滤布制作而成，过滤筒上设有横向褶皱，过滤筒上方开口密封固定于固定板，曲轴下方还设有第二支撑板，第二支撑板固定连接罐体内侧壁，第二支撑板上设有净水进口，过滤筒下方开口连通净水进口，过滤筒内设有支撑弹簧，支撑弹簧一端连接固定板，支撑弹簧另一端连接净水进口，净水进口通过输水管连通出水口，所述的出水口位于罐体的下部，罐体内还设有絮凝吸管，絮凝吸管进口伸入罐体底部，絮凝吸管出口位于罐体上部，罐体内还设有加热器。
进一步的，所述的罐体顶部还设有絮凝剂添加口，罐体上部还设有第一清洗口，罐体底部还设有第二清洗口，罐体外侧壁上还固定挂耳。
进一步的，所述的输油管道上端呈漏斗状且上端开口轴面大于下端管道轴面。
进一步的，所述的曲轴设置于第一支撑板下方，絮凝吸管高于第一支撑板。
进一步的，所述的第一支撑板的板面与罐体轴面平行，第一支撑板与第二支撑板板面平行。
本实用新型设置输油管道可以将废水上方轻质的油脂自进油口经过输油管道排出，沉淀物质和其他杂质则通过絮凝吸管抽出，曲轴可带动过滤筒上下往复运动，可以将过滤筒表面的油脂和沉淀物质，其他杂质与滤布脱离，防止附着在过滤筒表面，时间过久，导致过滤筒表面堵塞，影响过滤效率。
发明人 （李建华;苏楠;杨孟艳;胡同坤;任秀娟;）
