申请日 2020.04.29
公开（公告）日 2020.12.01
IPC分类号 B01F7/18; C02F9/04; C02F103/30
摘要
本实用新型涉及针纺织品技术领域，且公开了一种针纺织品染色废水处理装置，包括处理室，所述处理室的底部固定连接有出水管，所述出水管的内壁活动连接有阀门本体，所述处理室的底部固定连接有支柱，所述支柱的一端固定连接有底座，所述底座的底部固定连接有防滑垫，所述处理室的一侧固定连接有第一进水管，所述处理室的另一侧固定连接有第二进水管，所述处理室的顶部固定连接有固定杆，所述固定杆的一端固定连接有电机。该针纺织品染色废水处理装置，能够达到废水处理效果好的目的，解决了一般针纺织品染色废水处理装置废水处理效果差的问题，使得废水能够与化学液充分反应，从而提升了工作人员的工作效率，从而为工作人员的使用提供了便利。
权利要求书

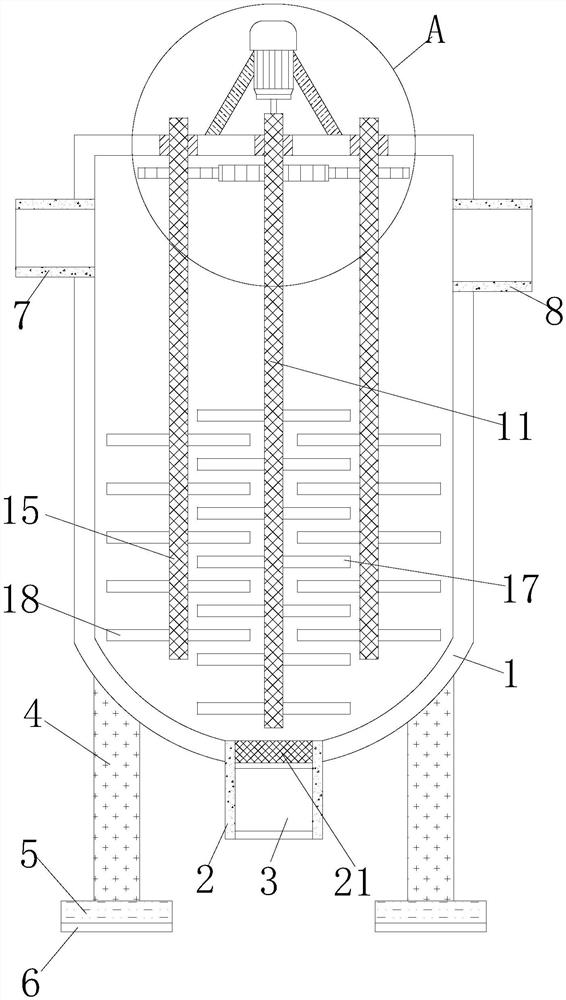

1.一种针纺织品染色废水处理装置，包括处理室(1)，其特征在于：所述处理室(1)的底部固定连接有出水管(2)，所述出水管(2)的内壁活动连接有阀门本体(3)，所述处理室(1)的底部固定连接有支柱(4)，所述支柱(4)的一端固定连接有底座(5)，所述底座(5)的底部固定连接有防滑垫(6)，所述处理室(1)的一侧固定连接有第一进水管(7)，所述处理室(1)的另一侧固定连接有第二进水管(8)，所述处理室(1)的顶部固定连接有固定杆(9)，所述固定杆(9)的一端固定连接有电机(10)，所述电机(10)的输出轴通过联轴器固定连接有第一旋转轴(11)；
所述第一旋转轴(11)的外壁固定连接有第一轴承本体(12)，所述第一旋转轴(11)的外壁固定连接有主动齿轮(13)，所述主动齿轮(13)的外壁活动连接有从动齿轮(14)，所述从动齿轮(14)的内壁固定连接有第二旋转轴(15)，所述第二旋转轴(15)的外壁固定连接有第二轴承本体(16)，所述第一旋转轴(11)的外壁固定连接有第一搅拌叶(17)，所述第二旋转轴(15)的外壁固定连接有第二搅拌叶(18)，所述处理室(1)的正面固定连接有边框(19)，所述边框(19)的内壁固定连接有观察板(20)，所述出水管(2)的内壁固定连接有过滤板(21)。
2.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述从动齿轮(14)的数量为两个，且两个从动齿轮(14)以处理室(1)的垂直中线为对称轴对称设置。
3.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述固定杆(9)的数量为两个，且两个固定杆(9)以电机(10)的垂直中线为对称轴对称设置。
4.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述第一进水管(7)的一端贯穿处理室(1)的一侧并延伸至处理室(1)的内部，且第一进水管(7)的长度为二十厘米。
5.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述出水管(2)的一端贯穿处理室(1)的底部并延伸至处理室(1)的内部，且出水管(2)的壁厚为一厘米。
6.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述防滑垫(6)的厚度为八毫米，且防滑垫(6)为聚氯乙烯防滑垫。
7.根据权利要求1所述的一种针纺织品染色废水处理装置，其特征在于：所述观察板(20)的厚度为十五毫米，且观察板(20)为钢化玻璃观察板。
说明书
一种针纺织品染色废水处理装置
技术领域
本实用新型涉及针纺织品技术领域，具体为一种针纺织品染色废水处理装置。
背景技术
针织品经过加工织造而成的产品称之为纺织品。按用途可分为衣着用纺织品、装饰用纺织品和工业用品三大类，衣着用纺织品包括制作服装的各种纺织面料以及缝纫线、松紧带、领衬和里衬等种纺织辅料、针织成衣、手套和袜子等。装饰用纺织品可分为室内用品、床上用品和户外用品，包括家居布和餐厅浴洗室用品，如地毯、沙发套、椅子、壁毯、贴布、像罩、纺品、窗帘、毛巾、茶巾、台布和手帕等，床上用品包括床罩、床单、被面、被套、毛毯、毛巾被、枕芯、被芯和枕套等。户外用品包括人造草坪等。工业用纺织品使用范围广，针织品批发的品种很多，常见的有蓬盖布、枪炮衣、过滤布、筛网和路基布等。目前市场上所使用的针纺织品染色废水处理装置的废水处理效果不好，废水不能充分跟化学液反应，从而降低了工作人员的工作效率，从而为工作人员的使用带来了不便，从而降低了针纺织品染色废水处理装置的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种针纺织品染色废水处理装置，具备废水处理效果好等优点，解决了一般针纺织品染色废水处理装置废水处理效果差的问题。
(二)技术方案
为实现上述该废水处理装置废水处理效果好的目的，本实用新型提供如下技术方案：一种针纺织品染色废水处理装置，包括处理室，所述处理室的底部固定连接有出水管，所述出水管的内壁活动连接有阀门本体，所述处理室的底部固定连接有支柱，所述支柱的一端固定连接有底座，所述底座的底部固定连接有防滑垫，所述处理室的一侧固定连接有第一进水管，所述处理室的另一侧固定连接有第二进水管，所述处理室的顶部固定连接有固定杆，所述固定杆的一端固定连接有电机，所述电机的输出轴通过联轴器固定连接有第一旋转轴。
所述第一旋转轴的外壁固定连接有第一轴承本体，所述第一旋转轴的外壁固定连接有主动齿轮，所述主动齿轮的外壁活动连接有从动齿轮，所述从动齿轮的内壁固定连接有第二旋转轴，所述第二旋转轴的外壁固定连接有第二轴承本体，所述第一旋转轴的外壁固定连接有第一搅拌叶，所述第二旋转轴的外壁固定连接有第二搅拌叶，所述处理室的正面固定连接有边框，所述边框的内壁固定连接有观察板，所述出水管的内壁固定连接有过滤板。
优选的，所述从动齿轮的数量为两个，且两个从动齿轮以处理室的垂直中线为对称轴对称设置。
优选的，所述固定杆的数量为两个，且两个固定杆以电机的垂直中线为对称轴对称设置。
优选的，所述第一进水管的一端贯穿处理室的一侧并延伸至处理室的内部，且第一进水管的长度为二十厘米。
优选的，所述出水管的一端贯穿处理室的底部并延伸至处理室的内部，且出水管的壁厚为一厘米。
优选的，所述防滑垫的厚度为八毫米，且防滑垫为聚氯乙烯防滑垫。
优选的，所述观察板的厚度为十五毫米，且观察板为钢化玻璃观察板。
(三)有益效果
与现有技术相比，本实用新型提供了一种针纺织品染色废水处理装置，具备以下有益效果：
1、该针纺织品染色废水处理装置，通过设置的处理室、固定杆、电机、第一旋转轴、第一轴承本体、主动齿轮、从动齿轮、第二旋转轴、第二轴承本体、第一搅拌叶和第二搅拌叶，能够达到废水处理效果好的目的，解决了一般针纺织品染色废水处理装置废水处理效果差的问题，使得废水能够与化学液充分反应，从而提升了工作人员的工作效率，从而为工作人员的使用提供了便利。
2、该针纺织品染色废水处理装置，通过设置的支柱、底座和防滑垫，能够达到该废水处理装置放置稳定的目的，使得该废水处理装置不会轻易的倾倒，从而提升了该废水处理装置的稳定性，从而提升了该废水处理装置的实用性。
3、该针纺织品染色废水处理装置，通过设置的处理室、边框和观察板，能够达到该废水处理装置便于观察的目的，使得工作人员能够方便的看到处理室内废水与化学液的反应情况，从而使得工作人员能够通过处理室内废水与化学液的反应情况来进行下一步处理，从而进一步为工作人员的使用提供了便利。
发明人 （卢金辉）
