申请日 20190530
公开（公告）日 20201201
IPC分类号 C02F1/66; B01F11/00
摘要
本发明涉及镀镍废水处理设备领域，特别涉及一种镀镍废水处理用pH预调节装置，包括底座和支腿，所述底座左端顶部通过四组对称设置的支腿固定连接有支座，所述联轴前后两侧对称固定有铰接轴，所述铰接轴铰接有驱动支架，所述驱动支架底端固定连接有连接杆，所述连接杆底端固定连接有安装块，所述偏心轴右端固定连接有驱动连杆，所述驱动连杆固定连接有驱动电机输出端，所述驱动电机固定连接有电机支架，所述电机支架顶端固定连接在支座左端底部，所述夹爪夹紧固定有调节槽，所述调节槽左侧顶端设有硫酸倾倒槽，所述调节槽前端内部连接有pH测量仪，本发明提供了一种工作效率高且无需人力就能使硫酸与废液混合均匀的装置。
权利要求书

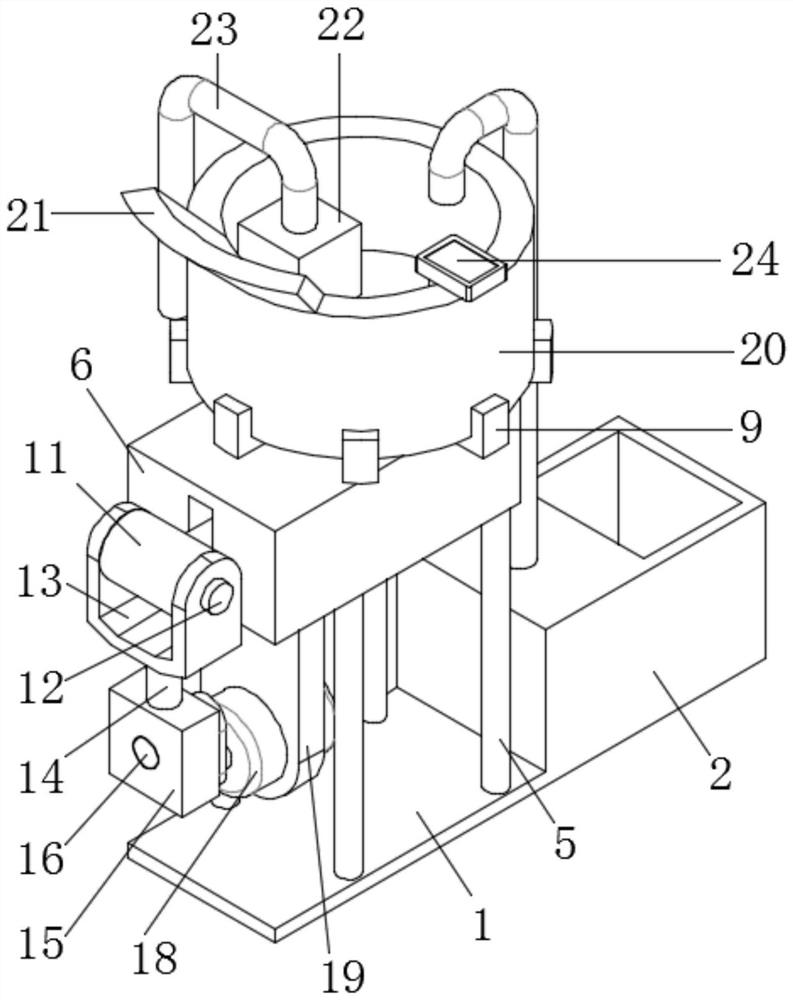

1.一种镀镍废水处理用pH预调节装置，包括底座(1)和支腿(5)，其特征在于：所述底座(1)左端顶部通过四组对称设置的支腿(5)固定连接有支座(6)，所述支座(6)右端内部设有球形槽，所述支座(6)左端设有与球形槽相通的矩形限位槽，所述球形槽内部转动连接有球形体(7)，所述球形体(7)顶端固定连接有支撑盘(8)，所述支撑盘(8)圆弧侧壁均匀固定有夹爪(9)，所述球形体(7)左端固定连接有联动杆(10)，所述联动杆(10)左端固定连接有联轴(11)，所述联轴(11)前后两侧对称固定有铰接轴(12)，所述铰接轴(12)铰接有驱动支架(13)，所述驱动支架(13)底端固定连接有连接杆(14)，所述连接杆(14)底端固定连接有安装块(15)，所述安装块(15)中部转动连接有偏心轴(16)，所述偏心轴(16)右端固定连接有驱动连杆(17)，所述驱动连杆(17)固定连接有驱动电机(18)输出端，所述驱动电机(18)固定连接有电机支架(19)，所述电机支架(19)顶端固定连接在支座(6)左端底部，所述夹爪(9)夹紧固定有调节槽(20)，所述调节槽(20)左侧顶端设有硫酸倾倒槽(21)，所述调节槽(20)前端内部连接有pH测量仪(24)。
2.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述底座(1)右端顶部设置有废水收集槽(2)，所述废水收集槽(2)内部安装有废液泵(3)，所述废液泵(3)顶端连通有抽液管(4)，所述废液泵(3)电性连接有电源。
3.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述调节槽(20)内部后端固定安装有抽液泵(22)，所述抽液泵(22)顶部连通有出液连接管(23)，所述抽液泵(22)电性连接有电源。
4.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述矩形限位槽活动连接联动杆(10)。
5.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述安装块(15)中心位置设有转动圆孔，所述偏心轴(16)转动连接该转动圆孔。
6.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述偏心轴(16)固定连接在驱动连杆(17)一端左侧，所述驱动连杆(17)另一端右侧固定连接驱动电机(18)输出端，所述驱动电机(18)电性连接有电源。
7.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述支撑盘(8)顶部与夹爪(9)内侧端顶部齐平。
8.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述pH测量仪(24)电性连接有内置电池。
9.根据权利要求1所述的一种镀镍废水处理用pH预调节装置，其特征在于：所述抽液管(4)上端出液口位于调节槽(20)右侧上方。
说明书
一种镀镍废水处理用pH预调节装置
技术领域
本发明涉及镀镍废水处理设备领域，特别涉及一种镀镍废水处理用pH预调节装置。
背景技术
镀镍废水处理是对电镀生产线排放的含镍清洗废水进行净化处理，现有设备对镀镍废水的处理步骤是先对镀镍清洗废水加硫酸进行pH预调节处理，再将处理后的废水通过缓冲槽流进袋式过滤器中进行过滤处理，过滤后去除机械杂质，过滤后的废液进入重金属吸附柱，废液中的镍离子被重金属填料吸附，净化的水达标排放或回用，当重金属吸附柱内的填料饱和时，对其中的镍进行再生回收，实现镍资源的再利用。
现有技术中在进行pH预调节处理步骤时，往往都是通过搅拌使硫酸与废液混合均匀的，由于硫酸为强酸，搅拌的物体很容易被腐蚀或被氧化，从而对后续的步骤有一定的影响，而且搅拌往往都需要人力来进行，工作效率不高。
针对上述问题，本发明设计了一种镀镍废水处理用pH预调节装置。
发明内容
针对现有技术的不足，本发明提供一种镀镍废水处理用pH预调节装置，尽最大可能解决上述问题，从而提供一种工作效率高且无需人力就能使硫酸与废液混合均匀的装置。
为了实现上述目的，本发明采用如下技术方案：
一种镀镍废水处理用pH预调节装置，包括底座和支腿，所述底座左端顶部通过四组对称设置的支腿固定连接有支座，所述支座右端内部设有球形槽，所述支座左端设有与球形槽相通的矩形限位槽，所述球形槽内部转动连接有球形体，所述球形体顶端固定连接有支撑盘，所述支撑盘圆弧侧壁均匀固定有夹爪，所述球形体左端固定连接有联动杆，所述联动杆左端固定连接有联轴，所述联轴前后两侧对称固定有铰接轴，所述铰接轴铰接有驱动支架，所述驱动支架底端固定连接有连接杆，所述连接杆底端固定连接有安装块，所述安装块中部转动连接有偏心轴，所述偏心轴右端固定连接有驱动连杆，所述驱动连杆固定连接有驱动电机输出端，所述驱动电机固定连接有电机支架，所述电机支架顶端固定连接在支座左端底部，所述夹爪夹紧固定有调节槽，所述调节槽左侧顶端设有硫酸倾倒槽，所述调节槽前端内部连接有pH测量仪。
优选的，所述底座右端顶部设置有废水收集槽，所述废水收集槽内部安装有废液泵，所述废液泵顶端连通有抽液管，所述废液泵电性连接有电源。
优选的，所述调节槽内部后端固定安装有抽液泵，所述抽液泵顶部连通有出液连接管，所述抽液泵电性连接有电源。
优选的，所述矩形限位槽活动连接联动杆。
优选的，所述安装块中心位置设有转动圆孔，所述偏心轴转动连接该转动圆孔。
优选的，所述偏心轴固定连接在驱动连杆一端左侧，所述驱动连杆另一端右侧固定连接驱动电机输出端，所述驱动电机电性连接有电源。
优选的，所述支撑盘顶部与夹爪内侧端顶部齐平。
优选的，所述pH测量仪电性连接有内置电池。
优选的，所述抽液管上端出液口位于调节槽右侧上方
与现有技术相比，本发明实现的有益效果：通过设置的驱动电机通过驱动连杆和偏心轴驱动驱动支架、连接杆和安装块实现往复运动，进而通过联轴和联动杆将运动传递给球形体，使球形体在球形槽内实现往复转动，同时通过支撑盘和夹爪将运动传递给调节槽，使调节槽实现360°往复摆动，使调节槽内部的废液在摆动作用下实现与硫酸的均匀混合，无需人力且工作效率高。
发明人 （罗尚杨;王顺峰;吴重文;）
