申请日 2020.04.30
公开（公告）日 2020.12.01
IPC分类号 C02F9/14
摘要
一种废水处理一体化装置，包括外壳体，所述外壳体上分别设置有进水管和出水管；隔板组件；第一填料支架，所述第一填料支架安装在水解酸化池内；第二填料支架，所述第二填料支架安装在接触氧化池内；曝气系统；气提回流装置。本实用新型的优点是：1、操作简单，可无人自动运行；2、设备一体化，占地面积小；3、建设备用低、运行费用少；4、处理效率高、处理效果稳定、产水稳定达标排放。
权利要求书

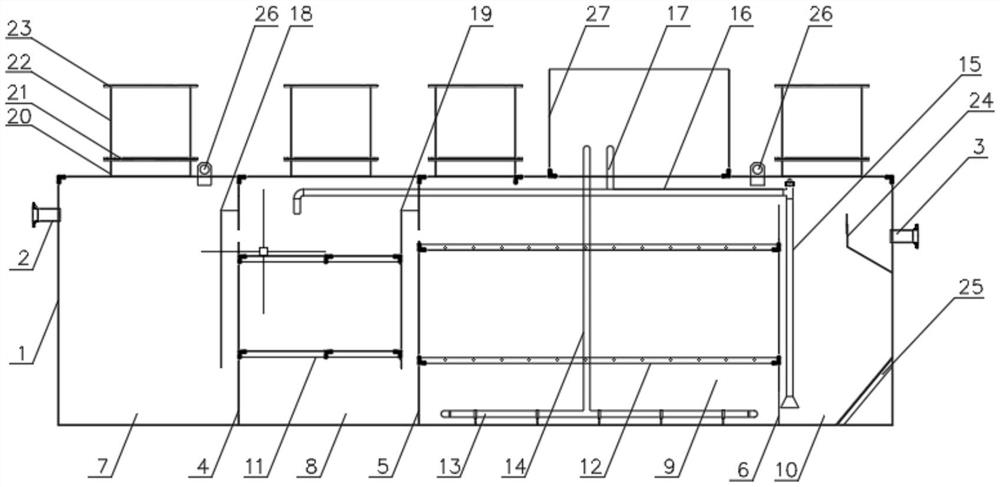

1.一种废水处理一体化装置，其特征在于，包括：
外壳体(1)，所述外壳体(1)上分别设置有进水管(2)和出水管(3)；
隔板组件，所述隔板组件包括第一隔板(4)、第二隔板(5)和第三间隔板(6)，所述第一隔板(4)、第二隔板(5)和第三间隔板(6)分别设置在外壳体(1)内腔中，并将外壳体(1)内腔分隔为调节池(7)、水解酸化池(8)、接触氧化池(9)和沉淀池(10)，所述第一隔板(4)、第二隔板(5)和第三间隔板(6)上部分别设有溢流口；
第一填料支架(11)，所述第一填料支架(11)安装在水解酸化池(8)内；
第二填料支架(12)，所述第二填料支架(12)安装在接触氧化池(9)内；
曝气系统，所述曝气系统包括曝气管(13)、输气管(14)和风机，所述曝气管(13)通过螺杆安装在外壳体(1)上，所述输气管(14)一端与曝气管(13)连接，另一端延伸至外壳体(1)外，并与风机的出风口相连；
气提回流装置，所述气提回流装置包括回流竖管(15)、回流横管(16)和进气管(17)，所述回流竖管(15)位于沉淀池(10)，且顶部和底部分别设有阀门和喇叭口，所述回流横管(16)一端与回流竖管(15)相连，另一端位于水解酸化池(8)内，所述进气管(17)一端与回流横管(16)相连，另一端与风机的出风口相连。
2.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述第一隔板(4)上设有第一导流板(18)，所述第二隔板(5)上设有第二导流板(19)。
3.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述调节池(7)、水解酸化池(8)、接触氧化池(9)和沉淀池(10)顶部分别设有检修井，所述检修井包括检修口(20)、密封垫(21)、连接管(22)和井盖(23)，所述检修口(20)设置于外壳体(1)，所述连接管(22)设置于检修口(20)上，所述密封垫(21)设置于检修口(20)和连接管(22)直接，所述井盖(23)设置于连接管(22)顶部。
4.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述出水管(3)处设有溢流板(24)，溢流板(24)顶部边沿处为锯齿状。
5.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述沉淀池(10)底部设有倾斜的污泥导板(25)。
6.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述外壳体(1)顶部设有一对吊耳(26)。
7.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述外壳体(1)顶部设有设备舱(27)。
8.如权利要求1所述的一种废水处理一体化装置，其特征在于，所述外壳体(1)内设有加强筋(28)。
说明书
一种废水处理一体化装置
技术领域
本实用新型涉及生活废水处理、污染浓度低且水量小的工业废水处理领域，具体涉及一种废水处理一体化装置。
背景技术
目前生活废水和污染浓度低且水量小的工业废水大多数采用一级处理和二级处理等传统工艺进行去除，但传统工艺中占地面积大，操作复杂，对氧气的利用率低导致运行成本增加，并且很难达到处理要求或达标排放。若废水未达标排放至河流、湖泊或其他水域，会导致水体污染、影响水中动植物生存，以及一系列的生态环保问题。废水一体化装置作为新型废水处理技术已经得到诸多企业和部门的认可，为含油、含生活废水和污染浓度低且水量小的工业废水处理提供了建设成本低、运行费用少、操作简单、占地面积少的最佳选择。
实用新型内容
针对现阶段生活废水及污染浓度低且水量小的工业废水处理技术面临的难题，本实用新型是一种废水一体化处理装置。
一种废水处理一体化装置，包括：
外壳体，所述外壳体上分别设置有进水管和出水管；
隔板组件，所述隔板组件包括第一隔板、第二隔板和第三间隔板，所述第一隔板、第二隔板和第三间隔板分别设置在外壳体内腔中，并将外壳体内腔分隔为调节池、水解酸化池、接触氧化池和沉淀池，所述第一隔板、第二隔板和第三间隔板上部分别设有溢流口；
第一填料支架，所述第一填料支架安装在水解酸化池内；
第二填料支架，所述第二填料支架安装在接触氧化池内；
曝气系统，所述曝气系统包括曝气管、输气管和风机，所述曝气管通过螺杆安装在外壳体上，所述输气管一端与曝气管连接，另一端延伸至外壳体外，并与风机的出风口相连；
气提回流装置，所述气提回流装置包括回流竖管、回流横管和进气管，所述回流竖管位于沉淀池，且顶部和底部分别设有阀门和喇叭口，所述回流横管一端与回流竖管相连，另一端位于水解酸化池内，所述进气管一端与回流横管相连，另一端与风机的出风口相连。
优选的，所述第一隔板上设有第一导流板，所述第二隔板上设有第二导流板。
优选的，所述调节池、水解酸化池、接触氧化池和沉淀池顶部分别设有检修井，所述检修井包括检修口、密封垫、连接管和井盖，所述检修口设置于外壳体，连接管设置于检修口上，所述密封垫设置于检修口和连接管直接，所述井盖设置于连接管顶部。
优选的，所述出水管处设有溢流板，溢流板顶部边沿处为锯齿状。
优选的，所述沉淀池底部设有倾斜的污泥导板。
优选的，所述外壳体顶部设有一对吊耳。
优选的，所述外壳体顶部设有设备仓。
优选的，所述外壳体内设有加强筋。
与现有技术相比，本实用新型的优点是：1、操作简单，可无人自动运行；2、设备一体化，占地面积小；3、建设备用低、运行费用少；4、处理效率高、处理效果稳定、产水稳定达标排放。
发明人 （王威）
