申请日 20200327
公开（公告）日 20201110
IPC分类号 C02F11/02; C02F11/122; C02F11/13; C02F9/14; C02F101/16; C02F101/30
摘要
本实用新型属于环境工程技术领域，具体涉及一种污泥脱水处理系统。本实用新型将多种污泥处理手段有效的结合起来，使污泥能够得到有效的脱水处理。本实用新型所具有的有益效果是：(1)污泥预先经过硝化反硝化处理使其脱碳脱氮，在脱水工艺中采用机械脱水和热处理干化联用技术，能大大降低污泥的含水率，控制在2～5％左右，热处理干化之前先经过机械脱水处理又能大大降低热处理干化的能耗；(2)污泥中的废液单独经过硝化反硝化处理和膜处理净化，使其能够合格外排；(3)污泥和废液的硝化反硝化处理单独进行，互不影响，根据各自的实际情况进行硝化反硝化处理的参数设定。
权利要求书
1.一种污泥脱水处理系统，其特征在于包括以下组件：
集水池，用于盛放工业废水或生活污水；
调节池，用于盛放集水池内的底部污泥且向其添加絮凝剂，所述集水池的底部污泥出口通过输送泵与调节池的进料口相连通；
硝化反硝化池A，用于将调节池内的下层污泥进行硝化反硝化处理，所述调节池的下层污泥出料口通过输送泵与硝化反硝化池A的进料口相连通；
硝化反硝化池B，用于将调节池内的上层液体进行硝化反硝化处理，所述调节池的上层液体出料口通过输送泵与硝化反硝化池B的进料口相连通；
污泥储池，用于接收硝化反硝化池A和硝化反硝化池B内的底部污泥，所述硝化反硝化池A的下层污泥出料口和化反硝化池B的下层污泥出料口均通过输送泵与污泥储池的进料口相连通；
膜处理系统，用于将硝化反硝化池A和硝化反硝化池B内的上层液体进行膜过滤处理，所述硝化反硝化池A的上层液体出料口和通过硝化反硝化池B的上层液体出料口输送泵与膜处理系统的进料口相连通；
污泥浓缩池，用于接收污泥储池内的污泥并对污泥浓缩处理，所述污泥储池的出料口通过输送泵与污泥浓缩池的进料口相连通；
污泥脱水机，用于将污泥浓缩池内经过浓缩处理后的污泥进行脱水处理，所述污泥浓缩池的出料口通过输送泵与污泥脱水机的进料口相连通；
污泥干化机，用于将污泥脱水机内经过脱水处理后的污泥进行干化处理，所述污泥脱水机的出料口通过输送泵与污泥干化机的进料口相连通。
2.根据权利要求1所述的一种污泥脱水处理系统，其特征在于：所述膜处理系统为超滤膜水处理设备、纳滤膜水处理设备、反渗透水处理设备中的一种或多种联合使用。
3.根据权利要求1所述的一种污泥脱水处理系统，其特征在于：所述污泥脱水机为旋转挤压脱水机。
4.根据权利要求1所述的一种污泥脱水处理系统，其特征在于：所述污泥浓缩池为连续式重力浓缩池。
5.根据权利要求1或4所述的一种污泥脱水处理系统，其特征在于：所述污泥浓缩池的滤液出口通过输送泵与调节池的进料口相连通。
6.根据权利要求1或3所述的一种污泥脱水处理系统，其特征在于：所述污泥脱水机的滤液出口通过输送泵与调节池的进料口相连通。
7.根据权利要求1所述的一种污泥脱水处理系统，其特征在于：所述污泥干化机的滤液出口通过输送泵与调节池的进料口相连通。
说明书
一种污泥脱水处理系统
技术领域
本实用新型属于环境工程技术领域，具体涉及一种污泥脱水处理系统。
背景技术
污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1％～10％，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，分类比较复杂。
污泥脱水是整个污泥处理工艺的一个重要的环节，其目的是使固体富集，减少污泥体积，为污泥的最终处置创造条件。为使污泥液相和固相分离，必须克服它们之间的结合力，所以污泥脱水所遇到的主要问题是能量问题。针对结合力的不同形式，有目的采用不同的外界措施可以取得不同的脱水效果。污泥脱水与干化包括自然脱水、机械脱水和热处理干化。
目前，污泥脱水处理工艺中，主要以机械脱水为主，此类方法运行能耗低，但是压滤时间长，而且无法将污泥深度脱水，对于生化污泥，压滤脱水后含水率依然在80％左右，甚至更高，而且在脱水处理中滤液不能得到很好处理，指标偏高，容易造成环境污染。
实用新型内容
根据以上现有技术的不足，本实用新型提供一种污泥脱水处理系统，将多种污泥处理手段有效的结合起来，使污泥能够得到有效的脱水处理，并且污泥中的废液能够独立净化处理，具有环保、能耗低的特点。

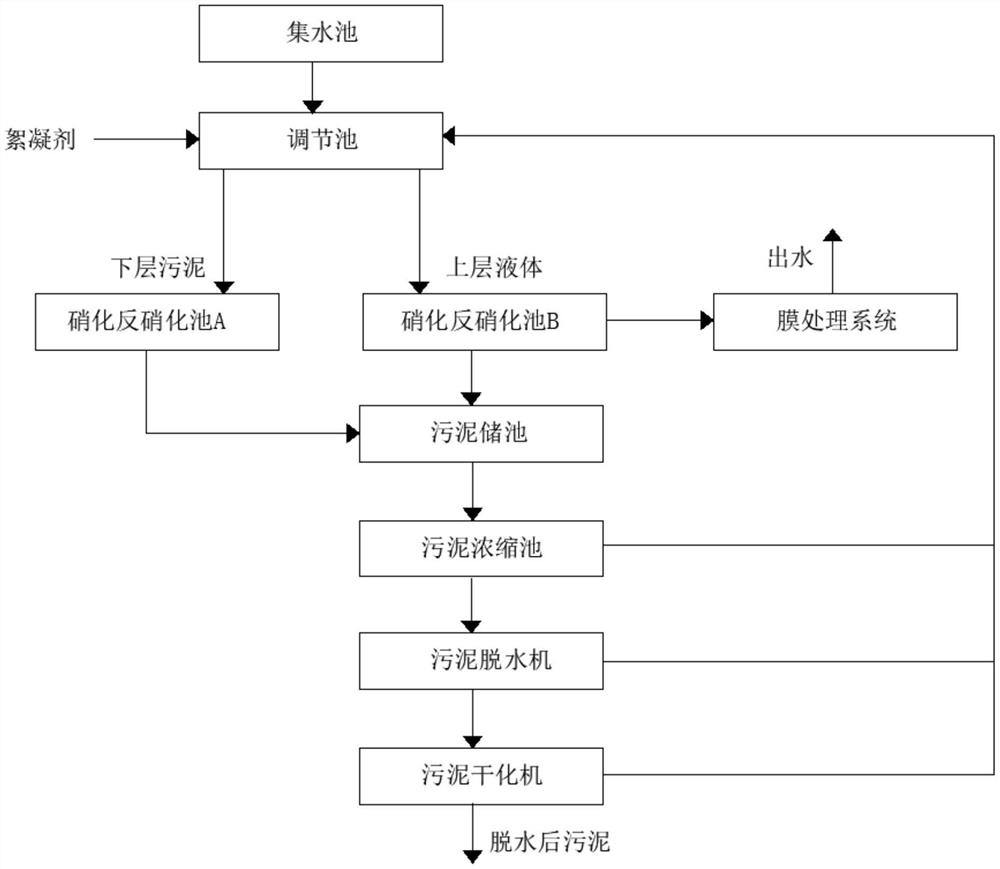

本实用新型所述的一种污泥脱水处理系统，其特征在于包括以下组件：
集水池，用于盛放工业废水或生活污水；
调节池，用于盛放集水池内的底部污泥且向其添加絮凝剂，所述集水池的底部污泥出口通过输送泵与调节池的进料口相连通；
硝化反硝化池A，用于将调节池内的下层污泥进行硝化反硝化处理，所述调节池的下层污泥出料口通过输送泵与硝化反硝化池A的进料口相连通；
硝化反硝化池B，用于将调节池内的上层液体进行硝化反硝化处理，所述调节池的上层液体出料口通过输送泵与硝化反硝化池B的进料口相连通；
污泥储池，用于接收硝化反硝化池A和硝化反硝化池B内的底部污泥，所述硝化反硝化池A的下层污泥出料口和化反硝化池B的下层污泥出料口均通过输送泵与污泥储池的进料口相连通；
膜处理系统，用于将硝化反硝化池A和硝化反硝化池B内的上层液体进行膜过滤处理，所述硝化反硝化池A的上层液体出料口和通过硝化反硝化池B的上层液体出料口输送泵与膜处理系统的进料口相连通；
污泥浓缩池，用于接收污泥储池内的污泥并对污泥浓缩处理，所述污泥储池的出料口通过输送泵与污泥浓缩池的进料口相连通；
污泥脱水机，用于将污泥浓缩池内经过浓缩处理后的污泥进行脱水处理，所述污泥浓缩池的出料口通过输送泵与污泥脱水机的进料口相连通；
污泥干化机，用于将污泥脱水机内经过脱水处理后的污泥进行干化处理，所述污泥脱水机的出料口通过输送泵与污泥干化机的进料口相连通。
其中，优选方案如下：
所述膜处理系统为超滤膜水处理设备、纳滤膜水处理设备、反渗透水处理设备中的一种或多种联合使用。
所述污泥脱水机为旋转挤压脱水机。
所述污泥浓缩池为连续式重力浓缩池。
所述污泥浓缩池的滤液出口通过输送泵与调节池的进料口相连通。
所述污泥脱水机的滤液出口通过输送泵与调节池的进料口相连通。
所述污泥干化机的滤液出口通过输送泵与调节池的进料口相连通。
值得注意的是，本专利中提到的集水池、调节池、硝化反硝化池A、硝化反硝化池B、污泥储池、膜处理系统、污泥浓缩池、污泥脱水机、污泥干化机均采用常规技术产品，不涉及上述设备的结构创新，本专利的创新点在于将上述设备合理的结合在一起，使其发挥协同作用。
本实用新型所具有的有益效果是：(1)污泥预先经过硝化反硝化处理使其脱碳脱氮，在脱水工艺中采用机械脱水和热处理干化联用技术，能大大降低污泥的含水率，控制在2～5％左右，热处理干化之前先经过机械脱水处理又能大大降低热处理干化的能耗；(2)污泥中的废液单独经过硝化反硝化处理和膜处理净化，使其能够合格外排；(3)污泥和废液的硝化反硝化处理单独进行，互不影响，根据各自的实际情况进行硝化反硝化处理的参数设定。
发明人 （李成海）
