申请日 20191210
公开（公告）日 20201110
IPC分类号 C02F1/04; C02F9/04; C02F101/10; C02F101/12; C02F103/16
摘要
本实用新型公开了一种酸洗机组废水综合利用装置，包括集水罐外壳体、中和罐和过滤罐，集水罐外壳体的内壁通过支撑柱与集水罐内壳体的外壁固定连接，集水罐内壳体外壁的底部固定设有加热板，集水罐内壳体的出气口通过耐高温传输管道与冷凝管的一端固定连通，本实用新型一种酸洗机组废水综合利用装置，本酸洗机组废水综合利用装置可同时对酸洗生产线产生的两种废液进行分解利用，节约成本；本酸洗机组废水综合利用装置通过搅拌电机、搅拌轴和搅拌叶片对废液进行中和搅拌，有效增强中和罐的中和效率，同时通过pH值检测仪可实时对废液酸碱度进行检测，以保证废液被中和为中性状态，从而提高酸洗机组废水综合利用装置的实用性。
权利要求书

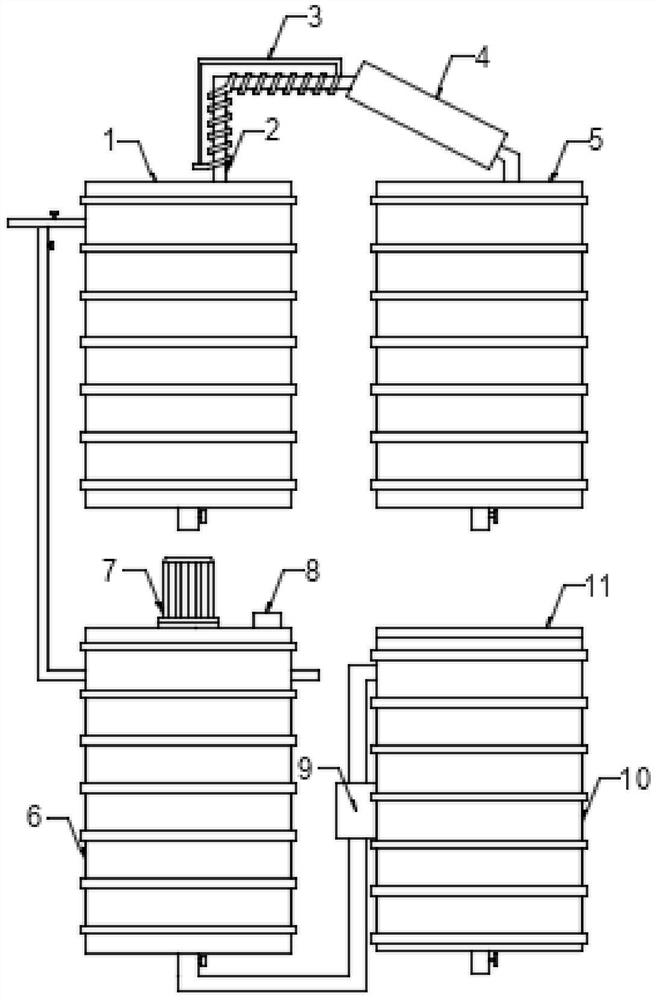

1.一种酸洗机组废水综合利用装置，包括集水罐外壳体（1）、中和罐（6）和过滤罐（10），其特征在于，所述集水罐外壳体（1）的内壁通过支撑柱与集水罐内壳体（12）的外壁固定连接，所述集水罐内壳体（12）外壁的底部固定设有加热板（13），所述集水罐内壳体（12）的出气口通过耐高温传输管道（2）与冷凝管（4）的一端固定连通，所述冷凝管（4）的另一端通过传输管道与收集罐（5）的顶端固定连通，所述集水罐内壳体（12）的进液口与进液管道的一端固定连通，所述进液管道的中部通过传输管道与中和罐（6）的进液口固定连通，所述中和罐（6）顶端的中部固定设有搅拌电机（7），所述搅拌电机（7）的输出端与搅拌轴（14）的一端固定连接，所述搅拌轴（14）的外壁固定设有若干搅拌叶片（15），所述中和罐（6）一侧的顶部固定设有碱液进口，所述中和罐（6）的出液管通过传输管道与柱塞泵（9）的进口固定连通，所述柱塞泵（9）的出口通过传输管道与过滤罐（10）的进液口固定连通，所述过滤罐（10）的顶端与顶盖（11）底端的边侧接触连接，所述顶盖（11）底端的中部通过连接杆与粗过滤板（16）顶端的中部固定连接，所述过滤罐（10）两侧内壁的底部均开设有两个凹槽（17），其中两个所述凹槽（17）两侧的内壁分别通过缓冲弹簧（18）与纤维过滤板（19）两侧的两端固定连接，另外两个所述凹槽（17）两侧的内壁分别通过缓冲弹簧（18）与反渗透膜（20）两侧的两端固定连接。
2.根据权利要求1所述的一种酸洗机组废水综合利用装置，其特征在于：所述耐高温传输管道（2）的外壁缠绕有循环水管（3）。
3.根据权利要求1所述的一种酸洗机组废水综合利用装置，其特征在于：所述搅拌轴（14）和若干搅拌叶片（15）均由二氧化硅制成。
4.根据权利要求1所述的一种酸洗机组废水综合利用装置，其特征在于：所述中和罐（6）顶端的一侧与pH值检测仪（8）的检测端穿插连接。
5.根据权利要求4所述的一种酸洗机组废水综合利用装置，其特征在于：所述集水罐外壳体（1）的一侧固定设有控制面板，所述控制面板的一侧固定设有搅拌电机开关、pH值检测仪开关、柱塞泵开关和加热板开关，所述搅拌电机（7）、pH值检测仪（8）、柱塞泵（9）和加热板（13）分别通过搅拌电机开关、pH值检测仪开关、柱塞泵开关和加热板开关与外接电源电性连接。
说明书
一种酸洗机组废水综合利用装置
技术领域
本实用新型涉及废水综合利用装置，特别涉及一种酸洗机组废水综合利用装置，属于环保技术领域。
背景技术
酸洗废水是为了清除金属表面氧化物，采用硫酸、硝酸、盐酸、氢氟酸及磷酸等酸进行酸洗法处理时而产生的废水。废水多来源于钢铁厂或电镀厂，pH值一般在1.5以下（游离酸0.5-2%），呈强酸性，采用中和法对废水进行处理，常采用的中和剂有石灰、白云石及氧化镁、阻滞分离法。
现在酸洗生产线产生的废液分为两种，需配备两套酸洗机组废水综合利用装置来进行处理，处理成本较为高昂；现有酸洗机组废水综合利用装置中和效率较慢，且无法使废液完全呈中性，造成酸洗机组废水综合利用装置的实用性降低。
实用新型内容
本实用新型的目的在于提供一种酸洗机组废水综合利用装置，以解决上述背景技术中提出的现有酸洗机组废水综合利用装置实用性较低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种酸洗机组废水综合利用装置，包括集水罐外壳体、中和罐和过滤罐，所述集水罐外壳体的内壁通过支撑柱与集水罐内壳体的外壁固定连接，所述集水罐内壳体外壁的底部固定设有加热板，所述集水罐内壳体的出气口通过耐高温传输管道与冷凝管的一端固定连通，所述冷凝管的另一端通过传输管道与收集罐的顶端固定连通，所述集水罐内壳体的进液口与进液管道的一端固定连通，所述进液管道的中部通过传输管道与中和罐的进液口固定连通，所述中和罐顶端的中部固定设有搅拌电机，所述搅拌电机的输出端与搅拌轴的一端固定连接，所述搅拌轴的外壁固定设有若干搅拌叶片，所述中和罐一侧的顶部固定设有碱液进口，所述中和罐的出液管通过传输管道与柱塞泵的进口固定连通，所述柱塞泵的出口通过传输管道与过滤罐的进液口固定连通，所述过滤罐的顶端与顶盖底端的边侧接触连接，所述顶盖底端的中部通过连接杆与粗过滤板顶端的中部固定连接，所述过滤罐两侧内壁的底部均开设有两个凹槽，其中两个所述凹槽两侧的内壁分别通过缓冲弹簧与纤维过滤板两侧的两端固定连接，另外两个所述凹槽两侧的内壁分别通过缓冲弹簧与反渗透膜两侧的两端固定连接。
作为本实用新型的一种优选技术方案，所述耐高温传输管道的外壁缠绕有循环水管。
作为本实用新型的一种优选技术方案，所述搅拌轴和若干搅拌叶片均由二氧化硅制成。
作为本实用新型的一种优选技术方案，所述中和罐顶端的一侧与pH值检测仪的检测端穿插连接。
作为本实用新型的一种优选技术方案，所述集水罐外壳体的一侧固定设有控制面板，所述控制面板的一侧固定设有搅拌电机开关、pH值检测仪开关、柱塞泵开关和加热板开关，所述搅拌电机、pH值检测仪、柱塞泵和加热板分别通过搅拌电机开关、pH值检测仪开关、柱塞泵开关和加热板开关与外接电源电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种酸洗机组废水综合利用装置，本酸洗机组废水综合利用装置可同时对酸洗生产线产生的两种废液进行分解利用，无需配备两套酸洗机组废水综合利用装置，节约成本；本酸洗机组废水综合利用装置通过搅拌电机、搅拌轴和搅拌叶片对废液进行中和搅拌，有效增强中和罐的中和效率，同时通过pH值检测仪可实时对废液酸碱度进行检测，以保证废液被中和为中性状态，从而提高酸洗机组废水综合利用装置的实用性。
发明人 （龙程;焦玺;）
