申请日 20191224
公开（公告）日 20201103
IPC分类号 C02F9/04; C02F101/10; C02F103/10
摘要
本实用新型公开了一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，包括曝气氧化区、加药曝气氧化区、混凝区和斜板沉淀区，所述曝气氧化区、加药曝气氧化区、混凝区和斜板沉淀区依次相互连通，污水首先进入曝气氧化区，并依次经过加药曝气氧化区、混凝区、斜板池配水区和斜板沉淀区，通过多节阶段的衔接组合，实现了对废水的氧化、pH调节、混凝、絮凝、沉淀形成并去除含砷渣污泥，使填埋场或废弃矿井渗滤液废水排放达标，解决填埋场、废弃含砷矿井砷污染水源问题；曝气氧化区、加药曝气氧化区、混凝区、斜板沉淀区、斜板池配水区采用一体化设置，减少了占地面积、提高效率、降低工程投资，降低了处理能耗。
权利要求书

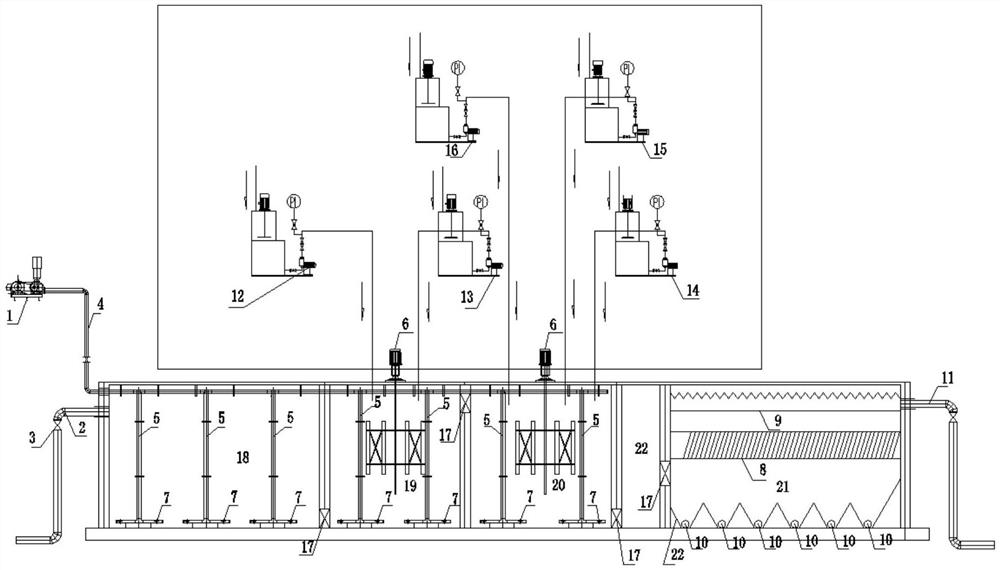

1.一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，包括曝气氧化区(18)、加药曝气氧化区(19)、混凝区(20)和斜板沉淀区(21)，所述曝气氧化区(18)、加药曝气氧化区(19)、混凝区(20)和斜板沉淀区(21)依次相互连通；
所述曝气氧化区(18)内设有曝气主管(4)、曝气支管(5)和管式曝气器(7)，所述曝气主管(4)成环状布置穿过曝气氧化区(18)，曝气主管(4)上连接若干曝气支管(5)且各曝气支管(5)相互平行等距离的设置于曝气氧化区(18)内，曝气支管(5)的一端均连接管式曝气器(7)；
所述加药曝气氧化区(19)内设有曝气主管(4)、曝气支管(5)、搅拌机(6)和管式曝气器(7)，所述曝气主管(4)成环状布置穿过加药曝气氧化区(19)，曝气主管(4)上连接若干曝气支管(5)且各曝气支管(5)相互平行等距离的设置于加药曝气氧化区(19)内，曝气支管(5)的一端均连接管式曝气器(7)，加药曝气氧化区(19)内中设有加药装置及对加药曝气氧化区(19)进行搅拌的搅拌机(6)；
所述混凝区(20)内设有曝气主管(4)、曝气支管(5)、搅拌机(6)和管式曝气器(7)，所述曝气主管(4)成环状布置穿过混凝区(20)，曝气主管(4)上连接若干曝气支管(5)且各曝气支管(5)相互平行等距离的设置于混凝区(20)内，曝气支管(5)的一端均连接具备微孔曝气装置的管式曝气器(7)，混凝区(20)中设有混凝投料装置及对混凝区(20)进行搅拌的搅拌机(6)；
所述斜板沉淀区(21)中设有斜板(8)、出水三角堰板(9)和排泥管(10)，所述斜板(8)架设在斜板沉淀区(21)的中段，斜板(8)的上端设有出水三角堰板(9)，所述斜板沉淀区(21)的底部设有排泥斜板池配水区(22)，排泥斜板池配水区(22)由若干个倾斜设置的板块连接构成，所述排泥管(10)位于排泥斜板池配水区(22)中。
2.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述斜板(8)架设在斜板沉淀区(21)内倾斜角度为60°。
3.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述斜板池配水区(22)中板块的倾角为55°。
4.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述曝气氧化区(18)的一侧上部进水管(1)，曝气氧化区(18)、加药曝气氧化区(19)、混凝区(20)和斜板沉淀区(21)之间均通过过水孔(17)相互连接。
5.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述斜板沉淀区(21)中的出水三角堰板(9)连接出水管(11)。
6.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述混凝区(20)与斜板沉淀区(21)间设有斜板池配水区(22)。
7.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述加药曝气氧化区(19)上的加药装置包括氧化剂加药泵(12)和pH调节加酸泵(13)，氧化剂加药泵(12)和pH调节加酸泵(13)通过管路连接加药曝气氧化区(19)。
8.根据权利要求1所述的含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，其特征在于，所述混凝区(20)中的混凝投料装置包括石灰乳加药泵(15)、絮凝剂加药泵(16)和pH调节加碱泵(14)，所述石灰乳加药泵(15)、絮凝剂加药泵(16)和pH调节加碱泵(14)均通过管路连接混凝区(20)。
说明书
一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池
技术领域
本实用新型具体涉及污水处理技术领域，具体是一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池。
背景技术
砷及含砷化合物都有较大的毒性，且As(Ⅲ)的毒性远高于As(Ⅴ)，可损害人的肝、肾及神经等。砷对环境的污染一旦形成，将很难在环境中消除，特别是对水体和土壤的污染，最终可以通过食物链或地面水、地下水进入人体而危害人类健康，由此引起人畜中毒的事件时有发生。在很长一段时间里，我国对含砷废渣主要处置方法是固化/稳定化后安全填埋。填埋后，随着时间推移同样会有含砷的渗滤液废水从填埋场导排出来，必须及时处理。
目前国内外处理含砷废水的方法总体上有物理法、化学法。使用较多的几种常用方法是沉淀、絮凝、过滤、吸附、氧化和膜分离法等，因处理含砷废水过程中，各种功能池体较多，占地面积大、能耗高、效率高，因此开发出一种与预处理结合的效率高、工程投资低、占地面积少、能耗低的污水处理工艺装置显得极为迫切。
实用新型内容
本实用新型的目的在于提供一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种含砷废渣填埋场及废弃矿井渗滤液废水处理组合池，包括曝气氧化区、加药曝气氧化区、混凝区和斜板沉淀区，所述曝气氧化区、加药曝气氧化区、混凝区和斜板沉淀区依次相互连通：
所述曝气氧化区内设有曝气主管、曝气支管和管式曝气器，所述曝气主管成环状布置穿过曝气氧化区，曝气主管上连接若干曝气支管且各曝气支管相互平行等距离的设置于曝气氧化区内，曝气支管的一端均连接管式曝气器；
所述加药曝气氧化区内设有曝气主管、曝气支管、搅拌机和管式曝气器，所述曝气主管成环状布置穿过加药曝气氧化区，曝气主管上连接若干曝气支管且各曝气支管相互平行等距离的设置于加药曝气氧化区内，曝气支管的一端均连接管式曝气器，加药曝气氧化区内中设有加药装置及对加药曝气氧化区进行搅拌的搅拌机；
所述混凝区内设有曝气主管、曝气支管、搅拌机和管式曝气器，所述曝气主管成环状布置穿过混凝区，曝气主管上连接若干曝气支管且各曝气支管相互平行等距离的设置于混凝区内，曝气支管的一端均连接具备微孔曝气装置的管式曝气器，混凝区中设有混凝投料装置及对混凝区进行搅拌的搅拌机；
所述斜板沉淀区中设有斜板、出水三角堰板和排泥管，所述斜板架设在斜板沉淀区的中段，斜板的上端设有出水三角堰板，所述斜板沉淀区的底部设有排泥斜板构筑物，排泥斜板构筑物由若干个倾斜设置的板块连接构成，所述排泥管位于排泥斜板构筑物中。
作为本实用新型进一步的方案：所述曝气氧化区的一侧上部进水管，曝气氧化区、加药曝气氧化区、混凝区和斜板沉淀区之间均通过过水孔相互连接。
作为本实用新型再进一步的方案：所述斜板沉淀区中的出水三角堰板连接出水管。
作为本实用新型再进一步的方案：所述混凝区与斜板沉淀区间设有斜板池配水区。
作为本实用新型再进一步的方案：所述加药曝气氧化区上的加药装置包括氧化剂加药泵和pH调节加酸泵，氧化剂加药泵和pH调节加酸泵通过管路连接加药曝气氧化区。
作为本实用新型再进一步的方案：所述混凝区中的混凝投料装置包括石灰乳加药泵、絮凝剂加药泵和pH调节加碱泵，所述石灰乳加药泵、絮凝剂加药泵和pH调节加碱泵均通过管路连接混凝区。
作为本实用新型再进一步的方案：所述管式曝气器的底端均安装有管架固定装置，所述管架固定装置焊接固定在曝气氧化区、加药曝气氧化区、混凝区的底部。
与现有技术相比，本实用新型的有益效果是：
污水首先选进入曝气氧化区，并依次经过加药曝气氧化区、混凝区、斜板池配水区和斜板沉淀区，通过多节阶段的衔接组合，实现了对废水的氧化、 pH调节、混凝、絮凝、沉淀形成并去除含砷渣污泥，使填埋场或废弃矿井渗滤液废水排放达标，解决填埋场、废弃含砷矿井砷污染水源问题；曝气氧化区、加药曝气氧化区、混凝区、斜板沉淀区、斜板池配水区采用一体化设置，减少了占地面积、提高效率、降低工程投资，降低了处理能耗。
发明人 （李鹏;易亚杰;郑业斌;王威;王忠洋;）
