申请日 20200922
公开（公告）日 20201204
IPC分类号 C02F1/20; C02F101/16
摘要
本发明公开了一种高浓度氨氮废水循环式处理系统，包括吹脱罐体、鼓风件，以及位于吹脱罐体顶部位置处的废水收纳腔，所述废水收纳腔用于收纳经PH调节池处理后的污水，且在所述废水收纳腔的底部等间距设置有多个缓流处理板，所述缓流处理板为开设有密集排气孔的中空网格状结构，所述鼓风件与缓流处理板相连连接，由所述缓流处理板将鼓风件所鼓入的气体均匀喷出，使用时，能够通过设置的缓流处理板对污水进行引导，使污水能够以较缓的速度在缓流处理板上流动，并在缓流处理板上进行均布，进一步配合鼓风件，能够实现对污水进行充分的吹脱处理，可保证污水能够最大限度的与空气进行接触，可有效提高其处理的效果。
权利要求书

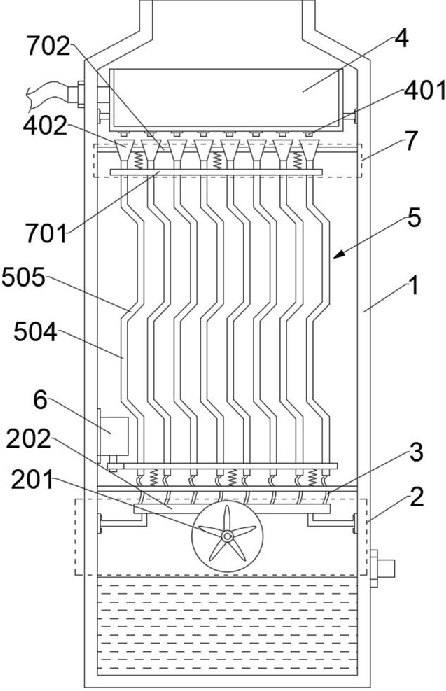

1.一种高浓度氨氮废水循环式处理系统，包括吹脱罐体(1)、鼓风件(2)，以及位于吹脱罐体(1)顶部位置处的废水收纳腔(4)，其特征在于：所述废水收纳腔(4)用于收纳经PH调节池处理后的污水，且在所述废水收纳腔(4)的底部等间距设置有多个缓流处理板(5)，所述缓流处理板(5)为中空网格状结构，所述鼓风件(2)与缓流处理板(5)相连连接，由所述缓流处理板(5)将鼓风件(2)所鼓入的气体均匀喷出，对流经缓流处理板(5)表面的污水进行吹脱处理。
2.根据权利要求1所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述缓流处理板(5)包括固定框架(501)，以及多个与固定框架(501)相连接的布水支板(502)，所述固定框架(501)和布水支板(502)均为中空结构，所述固定框架(501)通过软管与鼓风件(2)相连接，且在所述布水支板(502)上开设有密集的排气孔(511)，其中，
多个所述布水支板(502)上均开设有多个卡接槽(506)，且多个所述布水支板(502)通过卡接槽(506)卡接在一起形成网状结构，所述鼓气件向固定框架(501)鼓入气体，由布水支板(502)将气体均匀排出，对经过布水支板(502)引导的污水进行处理。
3.根据权利要求2所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述固定框架(501)包括垂直段(504)和倾斜段(505)，所述垂直段(504)和倾斜段(505)为交错设置，相邻两个所述固定框架(501)上的垂直段(504)之间的间距大于相邻两个所述固定框架(501)之间的间距，在同一所述固定框架(501)上的相邻两个倾斜段(505)之间的间距不小于40cm。
4.根据权利要求3所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述废水收纳腔(4)的底部开设有排水孔(401)，且在所述固定框架(501)上设置有与排水孔(401)相匹配的收集漏斗(402)，所述废水收纳腔(4)通过排水孔(401)排出的污水，通过收集漏斗(402)接引至固定框架(501)上。
5.根据权利要求2所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述布水支板(502)上的相邻两个卡接槽(506)的凹陷方向为相反设置。
6.根据权利要求5所述的一种高浓度氨氮废水循环式处理系统，其特征在于：在所述布水支板(502)的两侧均开设有为V形结构的引流槽(507)，在所述引流槽(507)中设置有密集的引导绒毛(508)，所述布水支杆位于卡接槽(506)两侧的位置处还开设有通水孔(509)，在所述通水孔(509)中还设置有隔离筛网(510)。
7.根据权利要求6所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述排气孔(511)开设在与引流槽(507)相匹配的位置处，且在所述排气孔(511)的出气端固定有随气流运动而打开排气孔(511)的封闭垫片(503)。
8.根据权利要求2所述的一种高浓度氨氮废水循环式处理系统，其特征在于：在所述吹脱罐体(1)中还设置有振动发生器(6)，以及用于连接多个固定框架(501)的缓冲连接件(7)，所述振动发生器(6)与缓冲连接件(7)相连接，且所述振动发生器(6)通过缓冲连接件(7)使多个固定框架(501)同步进行震动，使相邻两个所述固定框架(501)之间产生微型水珠，其中，
所述缓冲连接件(7)包括用于将多个固定框架(501)固定在一起，且与振动发生器(6)相连接的连接支板(701)，以及交错设置在吹脱罐体(1)侧壁上的多个固定支杆(702)，多个所述固定支杆(702)通过弹簧与连接支板(701)相连接。
9.根据权利要求8所述的一种高浓度氨氮废水循环式处理系统，其特征在于：所述鼓风件(2)包括鼓风机(201)，以及为中空结构且固定在吹脱罐体(1)中的布气板(202)，所述固定框架(501)通过软管(3)与布气板(202)相连接。
说明书
一种高浓度氨氮废水循环式处理系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种高浓度氨氮废水循环式处理系统。
背景技术
氨氮废水主要来源于化肥、焦化、石化、制药、食品、垃圾填埋场等，大量氨氮废水排入水体不仅引起水体富营养化、造成水体黑臭，给水处理的难度和成本加大，甚至对人群及生物产生毒害作用，针对氨氮废水的处理工艺有生物法、物化法的各种处理工艺等。
其中吹脱法是将空气通入废水中，使废水中溶解性气体和易挥发性溶质由液相转入气相，使废水得到处理的过程称为吹脱，吹脱法的基本原理是气液相平衡和传质速度理论，其相较于其他的处理方式，较为经济环保。
当前吹脱所利用的设备为吹脱塔，其在实际的使用过程中是通过花洒头将污水喷入吹脱塔中，然后进行通气处理，但其中在实际的使用过程中，水从花洒头喷出掉落至吹脱塔底部的时间较多，其花洒头无法保证污水能够使喷出的污水以较小的颗粒状分布于吹脱塔中，进一步使污水与空气接触面积小，且接触的时间较短，使其对污水处理的效果十分有限。
发明内容
本发明的目的在于提供一种高浓度氨氮废水循环式处理系统，以解决现有技术中花洒头喷出的污水，其与空气的接触的面积小，且接触的时间较短，导致采用该方式对污水处理的效果十分有限的技术问题。
为解决上述技术问题，本发明具体提供下述技术方案：
一种高浓度氨氮废水循环式处理系统，包括吹脱罐体、鼓风件，以及位于吹脱罐体顶部位置处的废水收纳腔，所述废水收纳腔用于收纳经PH调节池处理后的污水，且在所述废水收纳腔的底部等间距设置有多个缓流处理板，所述缓流处理板为开设有密集排气孔的中空网格状结构，所述鼓风件与缓流处理板相连连接，由所述缓流处理板将鼓风件所鼓入的气体均匀喷出，对流经缓流处理板表面的污水进行吹脱处理。
作为本发明的一种优选方案，所述缓流处理板包括固定框架，以及多个与固定框架相连接的布水支板，所述固定框架和布水支板均为中空结构，所述固定框架通过软管与鼓风件相连接，且在所述布水支板上开设有密集的排气孔，其中，
多个所述布水支板上均开设有多个卡接槽，且多个所述布水支板通过卡接槽卡接在一起形成网状结构，所述鼓气件向固定框架鼓入气体，由布水支板将气体均匀排出，对经过布水支板引导的污水进行处理。
作为本发明的一种优选方案，所述固定框架包括垂直段和倾斜段，所述垂直段和倾斜段为交错设置，相邻两个所述固定框架上的垂直段之间的间距大于相邻两个所述固定框架之间的间距，在同一所述固定框架上的相邻两个倾斜段之间的间距不小于40cm。
作为本发明的一种优选方案，所述布水支板上的相邻两个卡接槽的凹陷方向为相反设置。
作为本发明的一种优选方案，在所述布水支板的两侧均开设有为V形结构的引流槽，在所述引流槽中设置有密集的引导绒毛，所述布水支杆位于卡接槽两侧的位置处还开设有通水孔，在所述通水孔中还设置有隔离筛网。
作为本发明的一种优选方案，所述排气孔开设在布水支杆与引流槽相匹配的位置处，且在所述排气孔的出气端固定有随气流运动而打开排气孔的封闭垫片。
作为本发明的一种优选方案，在所述吹脱罐体中还设置有振动发生器，以及用于连接多个固定框架的缓冲连接件，所述振动发生器与缓冲连接件相连接，且所述振动发生器通过缓冲连接件使多个固定框架同步进行震动，使相邻两个所述固定框架之间产生微型水珠，其中，
所述缓冲连接件包括用于将多个固定框架固定在一起，且与振动发生器相连接的连接支板，以及交错设置在吹脱罐体侧壁上的多个固定支杆，多个所述固定支杆通过弹簧与连接支板相连接。
作为本发明的一种优选方案，所述废水收纳腔的底部开设有排水孔，且在所述固定框架上设置有与排水孔相匹配的收集漏斗，所述废水收纳腔通过排水孔排出的污水，通过收集漏斗接引至固定框架上。
作为本发明的一种优选方案，所述鼓风件包括鼓风机，以及为中空结构且固定在吹脱罐体中的布气板，所述固定框架通过软管与布气板相连接。
本发明与现有技术相比较具有如下有益效果：
本发明在进行使用时，能够通过设置的缓流处理板对污水进行引导，使污水能够以较缓的速度在缓流处理板上流动，并在缓流处理板上进行均布，进一步配合鼓风件，能够实现对污水进行充分的吹脱处理，可保证污水能够最大限度的与空气进行接触，可有效提高其处理的效果。（发明人 方志彦 ）
