纺织机用纺织废水处理方法

申请日2020.09.30

公开（公告）日2020.12.04

IPC分类号C02F9/04; C02F103/30

摘要

本发明涉及废水处理装置技术领域，尤其涉及一种纺织机用纺织废水处理装置及使用方法，包括搅拌桶、搅拌机构和过滤机构；所述搅拌桶底端固接有底板，顶端固接有顶板；所述底板底端固接有支撑杆；所述支撑杆底端固接有垫板；所述顶板顶端设有进料口；所述搅拌机构安装在搅拌桶内部；所述过滤机构安装在搅拌桶内部，包括第一电机、转动杆、过滤板和传动组件；所述第一电机固接在搅拌桶侧壁上；所述转动杆固接在第一电机输出端；所述过滤板滑动连接在搅拌桶内侧壁上；所述传动组件设置在搅拌桶内侧壁内部；通过过滤机构和搅拌机构的作用，提升了废水处理的效率，从而保护了环境。

权利要求书

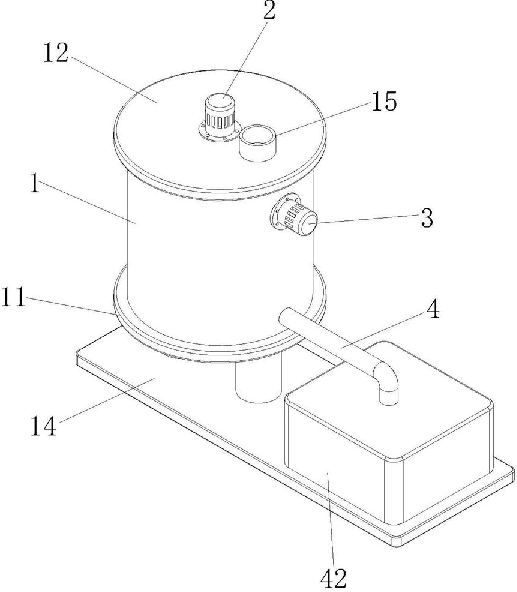

1.一种纺织机用纺织废水处理装置，其特征在于，包括搅拌桶(1)、搅拌机构(2)和过滤机构(3)；所述搅拌桶(1)底端固接有底板(11)，顶端固接有顶板(12)；所述底板(11)底端固接有支撑杆(13)；所述支撑杆(13)底端固接有垫板(14)；所述顶板(12)顶端设有进料口(15)；所述搅拌机构(2)安装在搅拌桶(1)内部；所述过滤机构(3)安装在搅拌桶(1)内部，包括第一电机(31)、转动杆(32)、过滤板(33)和传动组件(34)；所述第一电机(31)固接在搅拌桶(1)侧壁上；所述转动杆(32)固接在第一电机(31)输出端；所述过滤板(33)滑动连接在搅拌桶(1)内侧壁上；所述传动组件(34)设置在搅拌桶(1)内侧壁内部。

2.根据权利要求1所述的一种纺织机用纺织废水处理装置，其特征在于，所述搅拌桶(1)内侧壁上设有第一空腔(16)和第一滑槽(17)，且其侧壁开有出水口(18)；所述出水口(18)固接有管道(4)；所述管道(4)内部设置有活性炭板(41)，其底端固接有储液罐(42)。

3.根据权利要求2所述的一种纺织机用纺织废水处理装置，其特征在于，所述传动组件(34)包括摆杆(341)、第一气囊(342)和挡板(343)；所述摆杆(341)转动连接在第一空腔(16)内部；所述第一气囊(342)固接在第一空腔(16)内侧壁上，且其内部与第一滑槽(17)连通；所述挡板(343)滑动连接在第一滑槽(17)内部，且与管道(4)内侧壁滑动配合。

4.根据权利要求3所述的一种纺织机用纺织废水处理装置，其特征在于，所述转动杆(32)上固接有卷筒(35)；所述卷筒(35)上缠绕有细线；所述细线的端部固接在过滤板(33)顶端。

5.根据权利要求4所述的一种纺织机用纺织废水处理装置，其特征在于，所述搅拌机构(2)包括第二电机(21)、直杆(22)和搅拌杆(23)；所述第二电机(21)固接在顶板(12)顶端；所述直杆(22)固接在第二电机(21)输出端；所述搅拌杆(23)固接在直杆(22)侧壁上，且内部设有第二空腔(231)和第二滑槽(232)。

6.根据权利要求5所述的一种纺织机用纺织废水处理装置，其特征在于，所述第二空腔(231)内侧壁上通过弹簧滑动连接有压板(233)，且其底端固接有第二气囊(234)。

7.根据权利要求6所述的一种纺织机用纺织废水处理装置，其特征在于，所述第二滑槽(232)内滑动连接有T形杆(235)；所述T形杆(235)底端与第二气囊(234)接触。。

8.一种纺织机用纺织废水处理装置的方法，其特征在于，包括以下步骤：

步骤一、进料口(15)将反应物加入搅拌桶(1)，第二电机(21)启动，带动直杆(22)进行转动，从而使得直杆(22)侧壁上固接的搅拌杆(23)进行转动，使得搅拌桶(1)内的反应物与废水充分进行混合，从而使得废水中化学物质与反应物反应产生沉淀；

步骤二、第一电机(31)带动转动杆(32)转动，转动杆(32)转动过程中，细绳不断的缠绕在卷筒(35)上，从而使得过滤板(33)沿着搅拌桶(1)内侧壁进行上滑，使得沉淀在搅拌桶(1)底端的沉淀物被过滤板(33)过滤出来；

步骤三、过滤板(33)在细线的拉动作用下进行上滑，过滤板(33)侧壁挤压摆杆(341)，使得摆杆(341)转动，从而挤压第一气囊(342)，使得第一气囊(342)内的气体从第一滑槽(17)中喷出，从而使得挡板(343)上滑，使得管道(4)开通；

步骤四、净化过滤后的水从管道(4)流入储液罐(42)中，对水资源进行二次利用，防止了纺织废水乱排乱放，污染环境。

说明书

一种纺织机用纺织废水处理装置及使用方法

技术领域

本发明涉及废水处理装置技术领域，尤其涉及一种纺织机用纺织废水处理装置及使用方法。

背景技术

纺织废水是纺纱织布过程中产生的各种废水。纺织工业废水中一般含有悬浮物、油脂、纤维屑、表面活性剂和各种染料等。棉纺织废水中常含有棉屑、浆料，毛纺织废水常含有油脂；印染废水中常含有浆料，染料、助剂和多种有机物。

目前现有技术中，在进行纺织废水处理时，由于废水中存在化学试剂，一般的过滤装置难以去除有害物质，需要人工添加反应物与废水反应产生沉淀，再对沉淀进行去除，人工去除沉淀效率低下，使得废水处理时间延长，对工作人员健康和环境产生影响。

发明内容

本发明的目的在于克服现有技术存在的以上问题，提供一种纺织机用纺织废水处理装置及使用方法。

为实现上述技术目的，本发明通过以下技术方案实现：

一种纺织机用纺织废水处理装置及使用方法，包括搅拌桶、搅拌机构和过滤机构；所述搅拌桶底端固接有底板，顶端固接有顶板；所述底板底端固接有支撑杆；所述支撑杆底端固接有垫板；所述顶板顶端设有进料口；所述搅拌机构安装在搅拌桶内部；所述过滤机构安装在搅拌桶内部，包括第一电机、转动杆、过滤板和传动组件；所述第一电机固接在搅拌桶侧壁上；所述转动杆固接在第一电机输出端；所述过滤板滑动连接在搅拌桶内侧壁上；所述传动组件设置在搅拌桶内侧壁内部；工作时，在纺织过程中会使用到一系列的化学试剂，这些试剂在废水中并不能直接进行处理，需要向废水中添加一些反应物与其反应，使其产生沉淀进而除去，通过进料口将反应物加入搅拌桶，在搅拌机构的作用下，使得反应物与废水充分混合，产生沉淀，通过过滤板将沉淀过滤出来。

优选的，所述搅拌桶内侧壁上设有第一空腔和第一滑槽，且其侧壁开有出水口；所述出水口固接有管道；所述管道内部设置有活性炭板，其底端固接有储液罐；工作时，从进料口向搅拌桶中加入反应物，在搅拌过程中，出水口关闭，当搅拌充分产生沉淀后，使得过滤板将沉淀过滤，此时，将净化后的水从管道流入出液罐中，从而对水资源进行二次利用，保护了环境。

优选的，所述传动组件包括摆杆、第一气囊和挡板；所述摆杆转动连接在第一空腔内部；所述第一气囊固接在第一空腔内侧壁上，且其内部与第一滑槽连通；所述挡板滑动连接在第一滑槽内部，且与管道内侧壁滑动配合；工作时，过滤板在细线的拉动作用下进行上滑，过滤板侧壁挤压摆杆，使得摆杆转动，从而挤压第一气囊，使得第一气囊内的气体从第一滑槽中喷出，从而使得挡板上滑，使得管道开通，从而使得净化过滤后的水从管道流入储液罐中，对水资源进行二次利用，防止了纺织废水乱排乱放，污染环境。

优选的，所述转动杆上固接有卷筒；所述卷筒上缠绕有细线；所述细线的端部固接在过滤板顶端；工作时，第一电机带动转动杆转动，转动杆转动过程中，细绳不断的缠绕在卷筒上，从而使得过滤板沿着搅拌桶内侧壁进行上滑，使得沉淀在搅拌桶底端的沉淀物被过滤板过滤出来。

优选的，所述搅拌机构包括第二电机、直杆和搅拌杆；所述第二电机固接在顶板顶端；所述直杆固接在第二电机输出端；所述搅拌杆固接在直杆侧壁上，且内部设有第二空腔和第二滑槽；工作时，第二电机启动，带动直杆进行转动，从而使得直杆侧壁上固接的搅拌杆进行转动，使得搅拌桶内的反应物与废水充分进行混合，从而使得废水中化学物质与反应物反应产生沉淀，再通过过滤板的过滤作用将沉淀去除。

优选的，所述第二空腔内侧壁上通过弹簧滑动连接有压板，且其底端固接有第二气囊；所述第二滑槽内滑动连接有T形杆；所述T形杆底端与第二气囊接触；工作时，搅拌杆在转动过程中，压板在第二空腔内滑动，从而挤压第二气囊，使得第二气囊受压变形，从而推动T形杆从第二滑槽中滑出，使得T形杆对搅拌桶中的液体起到辅助搅拌的作用，使得搅拌工作更加充分。

一种纺织机用纺织废水处理装置的方法，包括以下步骤：

步骤一、进料口将反应物加入搅拌桶，第二电机启动，带动直杆进行转动，从而使得直杆侧壁上固接的搅拌杆进行转动，使得搅拌桶内的反应物与废水充分进行混合，从而使得废水中化学物质与反应物反应产生沉淀；

步骤二、第一电机带动转动杆转动，转动杆转动过程中，细绳不断的缠绕在卷筒上，从而使得过滤板沿着搅拌桶内侧壁进行上滑，使得沉淀在搅拌桶底端的沉淀物被过滤板过滤出来；

步骤三、过滤板在细线的拉动作用下进行上滑，过滤板侧壁挤压摆杆，使得摆杆转动，从而挤压第一气囊，使得第一气囊内的气体从第一滑槽中喷出，从而使得挡板上滑，使得管道开通；

步骤四、净化过滤后的水从管道流入储液罐中，对水资源进行二次利用，防止了纺织废水乱排乱放，污染环境。

与现有技术相比，本发明的有益效果是：

1、本发明中，通过向搅拌桶中添加反应物，使其与废水中的化学物质反应，从而产生沉淀，通过过滤机构将产生的沉淀进行去除，从而对废水进行净化，从而起到防止纺织废水乱排乱放，污染环境的效果。

2、通过搅拌机构对加入搅拌桶中的反应物进行搅拌，从而使得反应物与废水混合充分，从而提高产生沉淀的速率，使得过滤机构的工作效率得到提高，从而提高对废水净化的效率。（发明人秦峰；吴长明；踪娇娇；王保国）
