申请日 20200927
公开（公告）日 20201201
IPC分类号 C02F9/14; C01D3/04; C01D3/14; C02F101/30
摘要：
本发明提供了一种高含盐有机废水资源化处理系统和处理方法，其中处理系统包括：依次相连的调节池、高密度沉淀池、电芬顿单元、澄清池、超滤单元、纳滤单元和第一蒸发结晶单元；其中，所述高密度沉淀池的出水口与所述电芬顿单元的进水口相连通，所述澄清池的出水口与所述超滤单元的进水口相连通，所述超滤单元的高含盐废水出口与所述纳滤单元的进水相连通，所述纳滤单元的一价盐废水出口与所述第一蒸发结晶单元的进水口相连通。本发明提升了高含盐有机废水的处理效果，并实现废水的资源化利用。
权利要求书
1.一种高含盐有机废水资源化处理系统，其特征在于，包括：
依次相连的调节池、高密度沉淀池、电芬顿单元、澄清池、超滤单元、纳滤单元和第一蒸发结晶单元；
其中，所述高密度沉淀池的出水口与所述电芬顿单元的进水口相连通，所述澄清池的出水口与所述超滤单元的进水口相连通，所述超滤单元的高含盐废水出口与所述纳滤单元的进水相连通，所述纳滤单元的一价盐废水出口与所述第一蒸发结晶单元的进水口相连通。
2.如权利要求1所述的一种高含盐有机废水资源化处理系统，其特征在于，还包括：
生化处理单元，所述超滤单元的高浓度有机物废水出口与所述生化处理单元的进水口相连通，所述生化处理单元的出水口与所述澄清池的进水口相连通。
3.如权利要求2所述的一种高含盐有机废水资源化处理系统，其特征在于，还包括：
第二蒸发结晶单元，所述纳滤单元的高价盐废水出口与所述第二蒸发结晶单元的进水口相连通，所述第二蒸发结晶单元的出水口与所述生化处理单元的进水口相连通。
4.如权利要求1所述的一种高含盐有机废水资源化处理系统，其特征在于，还包括：
污泥处置单元，所述高密度沉淀池的出泥口和所述澄清池的出泥口均与所述污泥处置单元的进泥口相连通。
5.如权利要求1-4中任一项所述的一种高含盐有机废水资源化处理系统，其特征在于，
所述调节池和所述电芬顿单元中均设置有药剂投加装置和曝气装置。
6.如权利要求2或3所述的一种高含盐有机废水资源化处理系统，其特征在于，
所述生化处理单元包括厌氧生物滤池模块和好氧生物滤池模块。
7.一种高含盐有机废水资源化处理方法，其特征在于，包括：
步骤S1,废水进入调节池，通过药剂投加装置向调节池中加入酸碱调节药剂，以调节废水的pH值至目标pH值，同时通过曝气装置将废水混合均匀；
步骤S2,调节池处理后的废水进入高密度沉淀池，向高密度沉淀池加入软化药剂、絮凝剂、助凝剂，对废水进行混凝、沉淀、澄清，以去除废水中悬浮物、部分有机物和杂质；
步骤S3，高密度沉淀池处理后的废水进入电芬顿单元，通过药剂投加装置向电芬顿单元中加入酸碱调节药剂，以调节废水的pH值至目标pH值，并加入亚铁盐药剂，通过曝气装置在阴极进行曝气，以分解废水中的部分有机物；
步骤S4，电芬顿单元处理后的废水进入澄清池，对废水进行沉淀澄清；
步骤S5，澄清池处理后的废水进入超滤单元，分别得到高含盐废水和高浓度有机物废水；
步骤S6，高含盐废水进入纳滤单元，分别得到高价盐废水和一价盐废水；
步骤S7，一价盐废水进入第一蒸发结晶单元，分别得到淡水和工业盐。
8.如权利要求7所述的一种高含盐有机废水资源化处理方法，其特征在于，还包括：
步骤S8,高浓度有机物废水进入生化处理单元，生化处理单元采用固定化生物滤池技术，通过厌氧生物滤池模块和好氧生物滤池模块处理高浓度有机物废水，对其中的有机物和杂质进行降解，并将处理后的废水通入澄清池。
9.如权利要求8所述的一种高含盐有机废水资源化处理方法，其特征在于，还包括：
步骤S9，高价盐废水进入第二蒸发结晶单元，分别得到低浓度有机物废水和混盐，并将低浓度有机物废水通入生化处理单元。
10.如权利要求7-9中任一项所述的一种高含盐有机废水资源化处理方法，其特征在于，还包括：
步骤S10，高密度沉淀池和澄清池中沉淀的污泥通入污泥处置单元，以对污泥进行后续处理。
说明书
一种高含盐有机废水资源化处理系统和处理方法
技术领域
本发明涉及废水处理技术领域，特别是涉及一种高含盐有机废水资源化处理系统和处理方法。
背景技术
现今，在食品、化工、制药、皮革、纺织、印染等工业生产中产生的高含盐有机废水，具有含盐量高、难生物降解、毒性大等特性。若直接排入环境中，会造成水体严重污染，水体盐含量升高，土壤盐碱化等问题，给人类健康和水中动植物的生存带来严重的威胁。目前，处理高含盐有机废水主要方法有物化法、热浓缩法、膜分离法、生化法等。
传统的物化法主要包括沉淀、絮凝、吸附、高级氧化等技术，能够实现对部分有机物、氨氮和重金属离子等污染物质的去除；热浓缩和膜分离是实现盐水分离的有效方法，能得到高品质的淡水，但是高浓度的有机物和杂质会造成膜材料的污堵，以及对热浓缩设备的损坏；生化法是处理有机废水常用的方法，能够将有机物分解转化成无害的气体、液体或固体产物，但是高浓度的盐含量对微生物具有抑制和毒害作用，限制了生化法在高含盐废水中的应用。因此，将多种技术集成联用，形成各种技术的优势互补，提高高含盐有机废水的处理效果，并实现废水的资源化利用成为本领域亟需解决的技术问题。
发明内容
为此，本发明提供了一种能够提高高含盐有机废水的处理效果，并实现废水的资源化利用的高含盐有机废水资源化处理系统和处理方法。

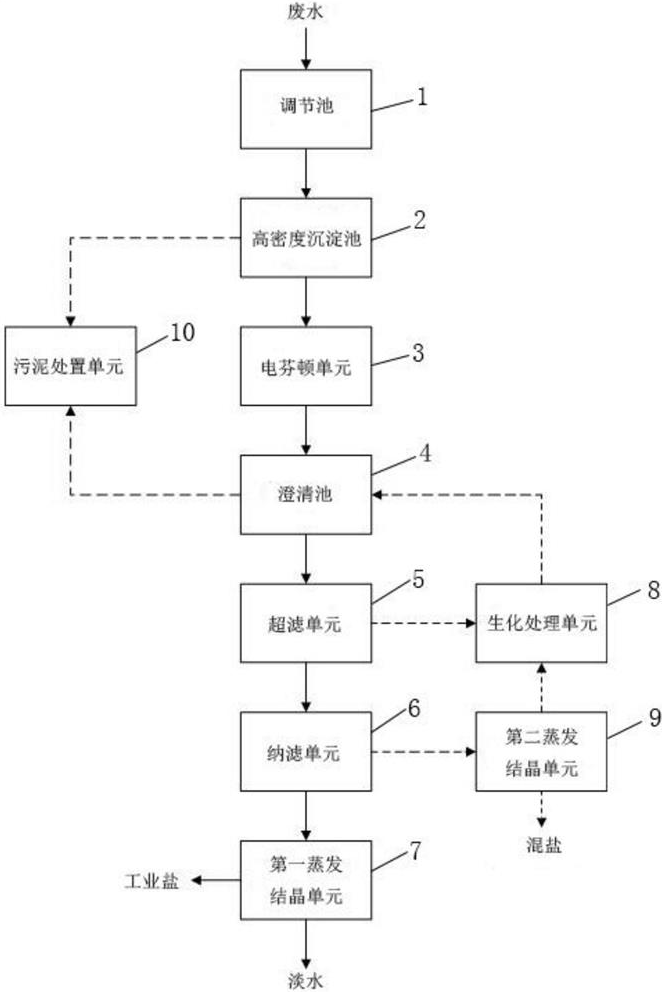

本发明提供了一种高含盐有机废水资源化处理系统，包括：依次相连的调节池、高密度沉淀池、电芬顿单元、澄清池、超滤单元、纳滤单元和第一蒸发结晶单元；其中，所述高密度沉淀池的出水口与所述电芬顿单元的进水口相连通，所述澄清池的出水口与所述超滤单元的进水口相连通，所述超滤单元的高含盐废水出口与所述纳滤单元的进水相连通，所述纳滤单元的一价盐废水出口与所述第一蒸发结晶单元的进水口相连通。
本发明使用过程中，将高含盐有机废水通入调节池，在调节池中实现水质水量的稳定，并调节废水pH，出水输送至高密度沉淀池；废水在高密度沉淀池中实现絮凝沉淀澄清，出水输送至电芬顿单元；废水在电芬顿单元中通过电化学-芬顿的协同作用，实现部分有机物的分解，出水输送至澄清池；废水在澄清池中进行沉淀澄清，分离去除大部分有机物和杂质，出水输送至超滤单元；超滤单元的过滤后的高含盐废水输送至纳滤单元；高含盐废水在纳滤单元实现一价盐的分离，纳滤单元的过滤后的一价盐废水输送至第一蒸发结晶单元：一价盐废水经蒸发结晶后产出品质在二级以上的NaCl工业盐，蒸发结晶过程中产生的蒸汽冷凝后产出的淡水回收利用。本发明提升了高含盐有机废水的处理效果，并实现废水的资源化利用。
进一步地，还包括生化处理单元，所述超滤单元的高浓度有机物废水出口与所述生化处理单元的进水口相连通，所述生化处理单元的出水口与所述澄清池的进水口相连通。
进一步地，还包括第二蒸发结晶单元，所述纳滤单元的高价盐废水出口与所述第二蒸发结晶单元的进水口相连通，所述第二蒸发结晶单元的出水口与所述生化处理单元的进水口相连通。
进一步地，还包括污泥处置单元，所述高密度沉淀池的出泥口和所述澄清池的出泥口均与所述污泥处置单元的进泥口相连通。
进一步地，所述调节池和所述电芬顿单元中均设置有药剂投加装置和曝气装置。
进一步地，所述生化处理单元包括厌氧生物滤池模块和好氧生物滤池模块。
本发明还提供了一种高含盐有机废水资源化处理方法，包括：
步骤S1,废水进入调节池，通过药剂投加装置向调节池中加入酸碱调节药剂，以调节废水的pH值至目标pH值，同时通过曝气装置将废水混合均匀；
步骤S2,调节池处理后的废水进入高密度沉淀池，向高密度沉淀池加入软化药剂、絮凝剂、助凝剂，对废水进行混凝、沉淀、澄清，以去除废水中悬浮物、部分有机物和杂质；
步骤S3，高密度沉淀池处理后的废水进入电芬顿单元，通过药剂投加装置向电芬顿单元中加入酸碱调节药剂，以调节废水的pH值至目标pH值，并加入亚铁盐药剂，通过曝气装置在阴极进行曝气，以分解废水中的部分有机物；
步骤S4，电芬顿单元处理后的废水进入澄清池，对废水进行沉淀澄清；
步骤S5，澄清池处理后的废水进入超滤单元，分别得到高含盐废水和高浓度有机物废水；
步骤S6，高含盐废水进入纳滤单元，分别得到高价盐废水和一价盐废水；
步骤S7，一价盐废水进入第一蒸发结晶单元，分别得到淡水和工业盐。
本发明方法将高含盐有机废水通入调节池，在调节池中实现水质水量的稳定，并调节废水pH，出水输送至高密度沉淀池；废水在高密度沉淀池中实现絮凝沉淀澄清，出水输送至电芬顿单元；废水在电芬顿单元中通过电化学-芬顿的协同作用，实现部分有机物的分解，出水输送至澄清池；废水在澄清池中进行沉淀澄清，分离去除大部分有机物和杂质，出水输送至超滤单元；超滤单元的过滤后的高含盐废水输送至纳滤单元；高含盐废水在纳滤单元实现一价盐的分离，纳滤单元的过滤后的一价盐废水输送至第一蒸发结晶单元：一价盐废水经蒸发结晶后产出品质在二级以上的NaCl工业盐，蒸发结晶过程中产生的蒸汽冷凝后产出的淡水回收利用。本发明提升了高含盐有机废水的处理效果，并实现废水的资源化利用。
进一步地，还包括步骤S8,高浓度有机物废水进入生化处理单元，生化处理单元采用固定化生物滤池技术，通过厌氧生物滤池模块和好氧生物滤池模块处理高浓度有机物废水，对其中的有机物和杂质进行降解，并将处理后的废水通入澄清池。
进一步地，还包括步骤S9，高价盐废水进入第二蒸发结晶单元，分别得到低浓度有机物废水和混盐，并将低浓度有机物废水通入生化处理单元。
进一步地，还包括步骤S10，高密度沉淀池和澄清池中沉淀的污泥通入污泥处置单元，以对污泥进行后续处理。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。 （发明人 麻晓越；刘海洋；谷小兵；白玉勇；崔焕民；李叶红；李飞；荆亚超；杨言；高阳；彭思伟）
