申请日20200611
公开(公告)日20200721
IPC分类号B01D29/03; B01D29/35; B01D29/56; B01D29/64; B01D29/96
摘要
本实用新型公开了一种防水材料加工用污水处理设备，包括设备本体、进水管和滤筒，所述设备本体左端上侧设有进水管，设备本体内设有滤筒，所述设备本体上端设有电机，电机下端设有连杆，连杆下端设有固定板，固定板下端插装有转轴，所述转轴左右两侧均设有卡块，卡块相互远离的一端均设有插杆，插杆上套设有弹簧一，弹簧一左右两端分别固定连接卡块和固定板，所述转轴左右两端对应滤筒均设有刮板，刮板下端设有连接板，且刮板与连接板分别与滤筒的内壁和内底端贴合。本实用新型使用时，便于对滤筒和转轴、刮板和连接板、滤网进行拆卸和安装，方便工作人员进行清洗。
权利要求书

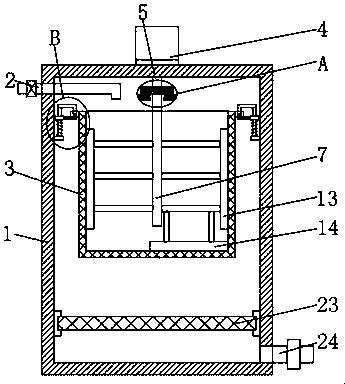

1.一种防水材料加工用污水处理设备，包括设备本体(1)、进水管(2)和滤筒(3)，其特征在于，所述设备本体(1)左端上侧设有进水管(2)，设备本体(1)内设有滤筒(3)，所述设备本体(1)上端设有电机(4)，电机(4)下端设有连杆(5)，连杆(5)下端设有固定板(6)，固定板(6)下端插装有转轴(7)，所述转轴(7)左右两侧均设有卡块(9)，卡块(9)相互远离的一端均设有插杆(11)，插杆(11)上套设有弹簧一(12)，弹簧一(12)左右两端分别固定连接卡块(9)和固定板(6)，所述转轴(7)左右两端对应滤筒(3)均设有刮板(13)，刮板(13)下端设有连接板(14)，且刮板(13)与连接板(14)分别与滤筒(3)的内壁和内底端贴合，所述滤筒(3)左右两端上侧均设有安装耳(15)，安装耳(15)上侧内均插装有限位杆(16)，限位杆(16)下端设有竖杆(18)，竖杆(18)下端设有支撑板(19)，支撑板(19)相互远离的一端均固定连接设备本体(1)内壁，所述滤筒(3)下侧设有滤网(23)，设备本体(1)右端下侧设有出水管(24)。
2.根据权利要求1所述的一种防水材料加工用污水处理设备，其特征在于，所述固定板(6)对应转轴(7)设有插槽(8)，且转轴(7)和插槽(8)均为方形。
3.根据权利要求1所述的一种防水材料加工用污水处理设备，其特征在于，所述固定板(6)上对应卡块(9)下端均设有滑槽(10)，卡块(9)滑动连接固定板(6)，且插杆(11)分别贯穿固定板(6)的左右两端。
4.根据权利要求1所述的一种防水材料加工用污水处理设备，其特征在于，所述安装耳(15)上端对应限位杆(16)均设有限位槽(17)，且安装耳(15)下侧设有挡板(20)，挡板(20)上端与安装耳(15)贴合。
5.根据权利要求4所述的一种防水材料加工用污水处理设备，其特征在于，所述挡板(20)远离滤筒(3)的一端均设有套环(21)，套环(21)套装在竖杆(18)上，竖杆(18)上套设有弹簧二(22)，且弹簧二(22)位于支撑板(19)和套环(21)之间。
6.根据权利要求1所述的一种防水材料加工用污水处理设备，其特征在于，所述设备本体(1)对应滤网(23)左右两端均设有卡槽，滤网(23)滑动连接设备本体(1)，且设备本体(1)前端对应滤筒(3)设有密封门(25)。
说明书
一种防水材料加工用污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体是一种防水材料加工用污水处理设备。
背景技术
防水材料是建筑物的围护结构要防止雨水、雪水和地下水的渗透;要防止空气中的湿气、蒸汽和其他有害气体与液体的侵蚀;分隔结构要防止给排水的渗翻。这些防渗透、渗漏和侵蚀的材料统称。防止雨水、地下水、工业和民用的给排水、腐蚀性液体以及空气中的湿气、蒸气等侵入建筑物的材料。建筑物需要进行防水处理的部位主要是屋面、墙面、地面和地下室。
现有的防水材料加工用污水处理设备在使用时，设备内的滤网和滤筒往往都是直接固定在设备内的，长时间使用后，滤网和滤筒内容易聚集较多的杂质，影响污水的处理。因此，本实用新型提供了一种防水材料加工用污水处理设备，以解决上述提出的问题。
发明内容
本实用新型的目的在于提供一种防水材料加工用污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种防水材料加工用污水处理设备，包括设备本体、进水管和滤筒，所述设备本体左端上侧设有进水管，设备本体内设有滤筒，所述设备本体上端设有电机，电机下端设有连杆，连杆下端设有固定板，固定板下端插装有转轴，所述转轴左右两侧均设有卡块，卡块相互远离的一端均设有插杆，插杆上套设有弹簧一，弹簧一左右两端分别固定连接卡块和固定板，所述转轴左右两端对应滤筒均设有刮板，刮板下端设有连接板，且刮板与连接板分别与滤筒的内壁和内底端贴合，所述滤筒左右两端上侧均设有安装耳，安装耳上侧内均插装有限位杆，限位杆下端设有竖杆，竖杆下端设有支撑板，支撑板相互远离的一端均固定连接设备本体内壁，所述滤筒下侧设有滤网，设备本体右端下侧设有出水管。
作为本实用新型进一步的方案，所述固定板对应转轴设有插槽，且转轴和插槽均为方形。
作为本实用新型再进一步的方案，所述固定板上对应卡块下端均设有滑槽，卡块滑动连接固定板，且插杆分别贯穿固定板的左右两端。
作为本实用新型再进一步的方案，所述安装耳上端对应限位杆均设有限位槽，且安装耳下侧设有挡板，挡板上端与安装耳贴合。
作为本实用新型再进一步的方案，所述挡板远离滤筒的一端均设有套环，套环套装在竖杆上，竖杆上套设有弹簧二，且弹簧二位于支撑板和套环之间。
作为本实用新型再进一步的方案，所述设备本体对应滤网左右两端均设有卡槽，滤网滑动连接设备本体，且设备本体前端对应滤筒设有密封门。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型使用时，设置的刮板和连接板便于刮动滤筒内的大颗粒杂质，防止杂质堵塞滤筒上的滤孔。
2、本实用新型使用时，便于对滤筒和转轴、刮板和连接板、滤网进行拆卸和安装，方便工作人员进行清洗。（发明人刘松鑫;刘海龙;郑佳佳;李红;聂非非）
