申请日2020.06.22
公开(公告)日2020.07.28
IPC分类号C02F9/04; B01D29/01; B01D29/54; B01D29/70; C02F103/20
摘要
本实用新型提出了一种养殖圈舍污水快速处理装置，该处理装置建在养殖圈舍后方，该处理装置包括有多个并排的顶部开口的污水池，以及紧靠在污水池后方的顶部开口的储污池，相邻两污水池之间留有人行通道。污水池顶口上安装有过滤筛，过滤筛底面朝后下方倾斜，过滤筛后侧穿设有连接杆，连接杆穿设在多个污水池上的过滤筛后侧中，连接杆伸出过滤筛的一端连接有驱动电机。养殖圈舍内的污水可直接排入污水池，污水先经过过滤筛过滤，可过滤掉大颗粒的排泄物和饲料残渣，驱动电机可驱动连接杆转动，连接杆带动过滤筛向后翻转，可将排泄物和饲料残渣倒入储污池内，再往污水池内放入催化试剂可除去污水的化学危害物质。
权利要求书

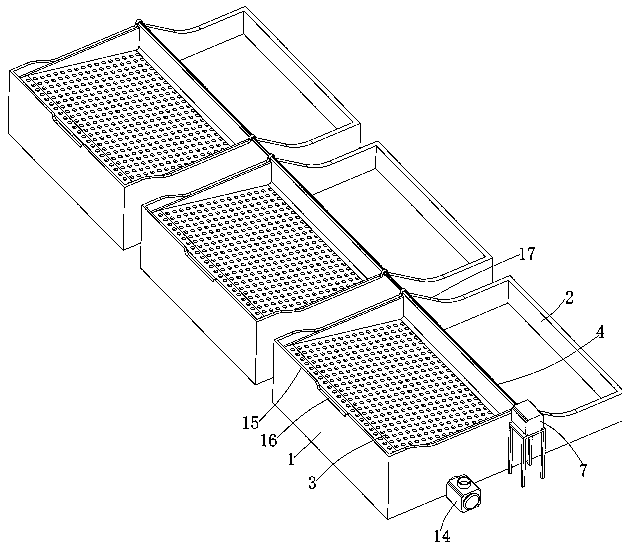

1.一种养殖圈舍污水快速处理装置，其特征在于，该处理装置建在养殖圈舍后方，该处理装置包括有多个并排的顶部开口的污水池(1)，以及紧靠在污水池(1)后方的顶部开口的储污池(2)，相邻两污水池(1)之间留有人行通道;所述污水池(1)顶口上安装有过滤筛(3)，所述过滤筛(3)罩住整个污水池(1)顶口;所述过滤筛(3)底面朝后下方倾斜，所述过滤筛(3)底面开设有若干过滤孔;所述过滤筛(3)后侧朝上设有连接块(4)，所述连接块(4)上开设有连接孔(5)，所述连接孔(5)内传设有连接杆(6)，所述连接杆(6)穿设在多个污水池(1)上的过滤筛(3)后侧的连接块(4)上，所述连接杆(6)伸出过滤筛(3)的一端连接有驱动电机(7)。
2.根据权利要求1所述的一种养殖圈舍污水快速处理装置，其特征在于，所述连接杆(6)在过滤筛(3)两侧设有台阶柱(8);所述污水池(1)两侧后端朝上设有铰接座(9)，所述铰接座(9)内安装有转动轴承(10)，所述台阶柱(8)穿设在转动轴承(10)内。
3.根据权利要求1所述的一种养殖圈舍污水快速处理装置，其特征在于，所述污水池(1)顶口内侧朝下开设有台阶槽(11)，所述台阶槽(11)朝后下方倾斜，所述过滤筛(3)底面抵触在台阶槽(11)底面上。
4.根据权利要求1所述的一种养殖圈舍污水快速处理装置，其特征在于，所述污水池(1)两侧底部朝外设有排水嘴(12)，相邻两污水池(1)的排水嘴(12)之间连接有导水管(13)，最外侧的污水池(1)的导水管(13)上连接有水泵(14)。
5.根据权利要求1所述的一种养殖圈舍污水快速处理装置，其特征在于，所述污水池(1)顶口前半部朝上设有围板(15)，所述围板(15)在污水池(1)前侧还开设有进水口(16)。
6.根据权利要求1所述的一种养殖圈舍污水快速处理装置，其特征在于，所述储污池(2)顶口前半部朝上设有挡板(17)。
说明书
一种养殖圈舍污水快速处理装置
技术领域
本实用新型涉及养殖污水处理技术领域，尤其是一种养殖圈舍污水快速处理装置。
背景技术
目前养殖场对家禽和牲畜都进行圈养，牲畜的整个生长期均在圈舍内，牲畜的排泄物和食物残渣会留在圈舍内，需要经常清理圈舍。清理圈舍通常采用水洗，清水不仅能冲走排泄物，还能带走异味，清理的较快，但同时会带来污水处理的问题。养殖场的用水量相对较大，产生的污水要及时处理，处理后方可排放入河道中。污水不及时处理，会造成严重的水土污染，也会一定程度的影响周边居民的生活环境。目前养殖场的污水处理方法多采用静置沉淀，然后排出上层水，该种清理方式的周期比较长，且污水处理池的占地面积较大。就上述问题，我们发明了一种养殖圈舍污水快速处理装置，先过滤掉污水中的大颗粒排泄物和饲料残渣，再用催化试剂除去污水中的化学危害物质，整体结构简单，建造成本较低。
实用新型内容
本实用新型提出了一种养殖圈舍污水快速处理装置，先过滤掉污水中的大颗粒排泄物和饲料残渣，再用催化试剂除去污水中的化学危害物质，整体结构简单，建造成本较低。
本实用新型的技术方案是这样实现的：一种养殖圈舍污水快速处理装置，该处理装置建在养殖圈舍后方，该处理装置包括有多个并排的顶部开口的污水池，以及紧靠在污水池后方的顶部开口的储污池，相邻两污水池之间留有人行通道;所述污水池顶口上安装有过滤筛，所述过滤筛罩住整个污水池顶口;所述过滤筛底面朝后下方倾斜，所述过滤筛底面开设有若干过滤孔;所述过滤筛后侧朝上设有连接块，所述连接块上开设有连接孔，所述连接孔内传设有连接杆，所述连接杆穿设在多个污水池上的过滤筛后侧的连接块上，所述连接杆伸出过滤筛的一端连接有驱动电机。
进一步的有，所述连接杆在过滤筛两侧设有台阶柱;所述污水池两侧后端朝上设有铰接座，所述铰接座内安装有转动轴承，所述台阶柱穿设在转动轴承内。
进一步的有，所述污水池顶口内侧朝下开设有台阶槽，所述台阶槽朝后下方倾斜，所述过滤筛底面抵触在台阶槽底面上。
进一步的有，所述污水池两侧底部朝外设有排水嘴，相邻两污水池的排水嘴之间连接有导水管，最外侧的污水池的导水管上连接有水泵。
进一步的有，所述污水池顶口前半部朝上设有围板，所述围板在污水池前侧还开设有进水口。
进一步的有，所述储污池顶口前半部朝上设有挡板。
采用了上述技术方案，本实用新型的有益效果为：
本实用新型公开了一种养殖圈舍污水快速处理装置，该处理装置建在养殖圈舍后方，该处理装置包括有多个并排的顶部开口的污水池，以及紧靠在污水池后方的顶部开口的储污池，相邻两污水池之间留有人行通道。污水池顶口上安装有过滤筛，过滤筛底面朝后下方倾斜，过滤筛后侧穿设有连接杆，连接杆穿设在多个污水池上的过滤筛后侧中，连接杆伸出过滤筛的一端连接有驱动电机。养殖圈舍内的污水可直接排入污水池，污水先经过过滤筛过滤，可过滤掉大颗粒的排泄物和饲料残渣，驱动电机可驱动连接杆转动，连接杆带动过滤筛向后翻转，可将排泄物和饲料残渣倒入储污池内，再往污水池内放入催化试剂可除去污水的化学危害物质。（发明人刘延祥）
