申请日20200622
公开(公告)日20200724
IPC分类号C02F9/02
摘要
本实用新型公开了一种集成式中水回用装置，包括底座，底座上安装有初滤罐、微孔过滤器以及逆渗透过滤器，初滤罐包括底罐和顶罐，底罐的内壁上紧密焊接有搭环，搭环上搭接有围套，围套的底端紧密焊接有底挡网，围套内设置有石英砂层，围套的顶端边缘处紧密焊接有提手。该集成式中水回用装置，通过将初滤罐、微孔过滤器以及逆渗透过滤器集中安装在底座上，实现了移动式免安装的方式给客户解决用水问题，通过将初滤罐分为底罐和顶罐并在顶罐内设置有围套，使得打开顶罐后即可将围套从底罐中取出，以便对围套内被堵塞的石英砂层进行方便地清理。
权利要求书

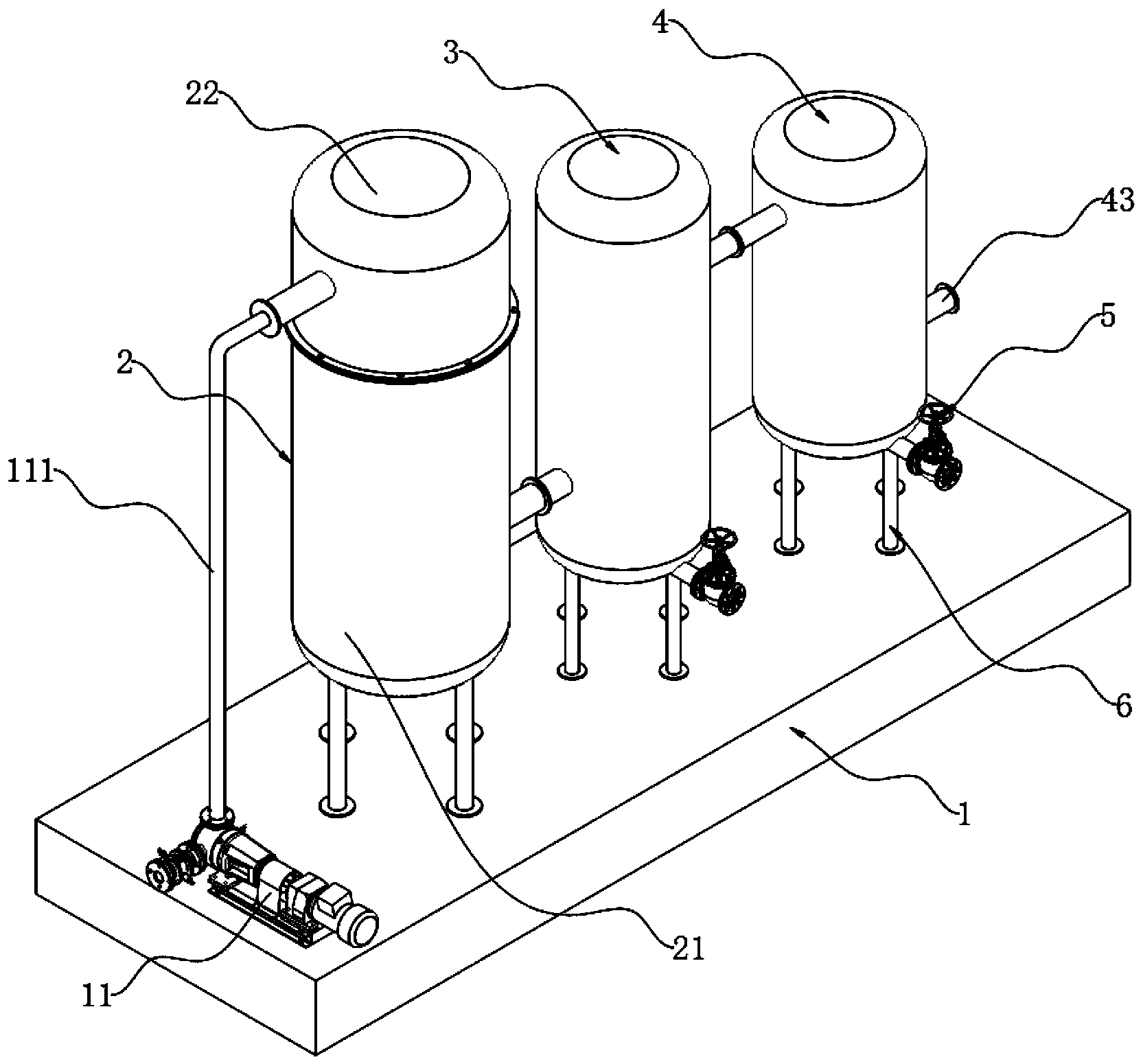

1.一种集成式中水回用装置，包括底座(1)，所述底座(1)的顶端设置有初滤罐(2)、微孔过滤器(3)以及逆渗透过滤器(4)，其特征在于：所述底座(1)的顶端边缘处通过螺栓安装有水泵(11)，所述初滤罐(2)包括位于下方的底罐(21)和安装在所述底罐(21)顶端的顶罐(22)，所述底罐(21)顶端边缘处和所述顶罐(22)的底端边缘处均一体成型有连接凸沿(23)，两个所述连接凸沿(23)相对齐并通过螺栓连接，所述底罐(21)的外围处紧密焊接有第一出水端(211)，所述顶罐(22)的外围处紧密焊接有第一入水端(221)，所述第一入水端(221)和所述水泵(11)的出水口处通过通管(111)相连接，所述底罐(21)的内壁上紧密焊接有搭环(212)，所述搭环(212)上搭接有围套(24)，所述围套(24)的底端紧密焊接有底挡网(25)，所述围套(24)内设置有石英砂层(26)，所述石英砂层(26)上下两侧的方向均依次设置有覆盖层(27)和外部过滤层(28)，所述围套(24)的顶端内壁上紧密焊接有顶搭沿(241)，所述顶搭沿(241)上通过螺栓安装有顶挡网(29)，所述围套(24)的顶端边缘处紧密焊接有提手(242)。
2.根据权利要求1所述的集成式中水回用装置，其特征在于：所述围套(24)的顶端高于底罐(21)的顶端。
3.根据权利要求1所述的集成式中水回用装置，其特征在于：所述底挡网(25)和所述顶挡网(29)均呈网板状结构。
4.根据权利要求1所述的集成式中水回用装置，其特征在于：所述微孔过滤器(3)内安装有滤芯(31)，所述微孔过滤器(3)的顶底两端分别紧密焊接有第二出水端(33)和第二入水端(32)，所述第二入水端(32)的一端与所述第一出水端(211)通过螺栓连接，所述第二入水端(32)的另一端和所述微孔过滤器(3)的内部相连通，所述第二出水端(33)与所述滤芯(31)的内部相连通。
5.根据权利要求4所述的集成式中水回用装置，其特征在于：所述逆渗透过滤器(4)内安装有逆渗透膜(41)，所述逆渗透过滤器(4)的顶底两端分别紧密焊接有第三入水端(42)和产水管道(43)，所述第三入水端(42)的一端与所述第二出水端(33)的末端通过螺栓连接，所述第三入水端(42)的另一端与所述逆渗透过滤器(4)的内部相连通，所述产水管道(43)与所述逆渗透膜(41)的内部相连通。
6.根据权利要求1所述的集成式中水回用装置，其特征在于：所述微孔过滤器(3)和所述逆渗透过滤器(4)的底部均安装有污水排放阀(5)。
7.根据权利要求1所述的集成式中水回用装置，其特征在于：所述初滤罐(2)、所述微孔过滤器(3)以及所述逆渗透过滤器(4)的底端均紧密焊接有若干支撑腿(6)，所述支撑腿(6)的底通过螺栓固定在所述底座(1)上。
说明书
一种集成式中水回用装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种集成式中水回用装置。
背景技术
中水回用是将生产加工中产生的废水进行回收处理后进行二次利用，以达到节约用水的目的。目前，中水的水回用率低，回用设施投资大，一些老旧企业的中水利用改造需要安装大量设备，使得中水回用的改造较为麻烦。同时，中水在回用时，通常使用载污能力强的石英砂进行中水的初步过滤，而当石英砂载满污物时，石英砂难以取出并进行清理工作，鉴于此，我们提出一种集成式中水回用装置。
实用新型内容
本实用新型的目的在于提供一种集成式中水回用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种集成式中水回用装置，包括底座，所述底座的顶端设置有初滤罐、微孔过滤器以及逆渗透过滤器，所述底座的顶端边缘处通过螺栓安装有水泵，所述初滤罐包括位于下方的底罐和安装在所述底罐顶端的顶罐，所述底罐顶端边缘处和所述顶罐的底端边缘处均一体成型有连接凸沿，两个所述连接凸沿相对齐并通过螺栓连接，所述底罐的外围处紧密焊接有第一出水端，所述顶罐的外围处紧密焊接有第一入水端，所述第一入水端和所述水泵的出水口处通过通管相连接，所述底罐的内壁上紧密焊接有搭环，所述搭环上搭接有围套，所述围套的底端紧密焊接有底挡网，所述围套内设置有石英砂层，所述石英砂层上下两侧的方向均依次设置有覆盖层和外部过滤层，所述围套的顶端内壁上紧密焊接有顶搭沿，所述顶搭沿上通过螺栓安装有顶挡网，所述围套的顶端边缘处紧密焊接有提手。
优选的，所述围套的顶端高于底罐的顶端。
优选的，所述底挡网和所述顶挡网均呈网板状结构。
优选的，所述微孔过滤器内安装有滤芯，所述微孔过滤器的顶底两端分别紧密焊接有第二出水端和第二入水端，所述第二入水端的一端与所述第一出水端通过螺栓连接，所述第二入水端的另一端和所述微孔过滤器的内部相连通，所述第二出水端与所述滤芯的内部相连通。
优选的，所述逆渗透过滤器内安装有逆渗透膜，所述逆渗透过滤器的顶底两端分别紧密焊接有第三入水端和产水管道，所述第三入水端的一端与所述第二出水端的末端通过螺栓连接，所述第三入水端的另一端与所述逆渗透过滤器的内部相连通，所述产水管道与所述逆渗透膜的内部相连通。
优选的，所述微孔过滤器和所述逆渗透过滤器的底部均安装有污水排放阀。
优选的，所述初滤罐、所述微孔过滤器以及所述逆渗透过滤器的底端均紧密焊接有若干支撑腿，所述支撑腿的底通过螺栓固定在所述底座上。
与现有技术相比，本实用新型的有益效果是：
1.该集成式中水回用装置，通过将初滤罐、微孔过滤器以及逆渗透过滤器集中安装在底座上，实现了移动式免安装的方式给客户解决用水问题;
2.该集成式中水回用装置，通过将初滤罐分为底罐和顶罐并在顶罐内设置有围套，使得打开顶罐后即可将围套从底罐中取出，以便对围套内被堵塞的石英砂层进行方便地清理。（发明人李永杰;李振山）
