申请日2020.06.23
公开(公告)日2020.07.31
IPC分类号C02F1/32; C02F1/72; C02F1/78
摘要
一种催化氧化污水处理用臭氧气泡发生装置，包括罐体，罐体内固定设有同轴的石英管，石英管的外周与罐体的内壁组成环形腔体，罐体的内周均匀固定安装数个位于环形腔体内的紫外线灯管，罐体的顶侧与底侧依次开设与石英管内部相通的进水口、出水口，进水口与出水口内分别固定安装阀门。本发明结构简单，构思巧妙，利用反向转动的内外管进行气流切割，产生较大的转速差，从而切割出的气泡体积更小，同时带有螺纹的外管在水中慢速转动便能够产生良好的切割效果，降低对驱动电机转速的要求，使用扭矩大转速慢的电机便能够替代大扭矩高转速的电机，从而延长驱动电机的使用寿命。
权利要求书

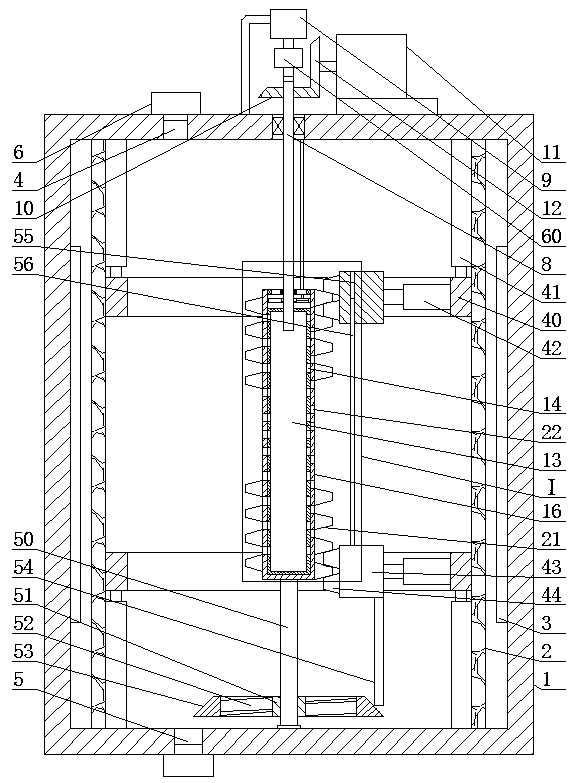

1.一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：包括罐体(1)，罐体(1)内固定设有同轴的石英管(2)，石英管(2)的外周与罐体(1)的内壁组成环形腔体，罐体(1)的内周均匀固定安装数个位于环形腔体内的紫外线灯管(3)，罐体(1)的顶侧与底侧依次开设与石英管(2)内部相通的进水口(4)、出水口(5)，进水口(4)与出水口(5)内分别固定安装阀门(6);罐体(1)顶侧中间的预留孔的内周通过密封轴承转动连接进气管(8)的外周，进气管(8)的上端通过密封轴承转动连接臭氧发生器(9)的输出端，臭氧发生器(9)与罐体(1)通过连杆固定连接，进气管(8)外周的上端固定安装同轴的第一锥形齿轮(10)，罐体(1)的顶侧固定安装电机(11)，电机(11)转轴的左端固定安装第二锥形齿轮(12)，第二锥形齿轮(12)与第一锥形齿轮(10)啮合配合;进气管(8)外周的下端固定连接内管(13)顶侧中间的预留孔的内周，内管(13)外周均匀开设数列圆周分布的第一出气孔(14)，第一出气孔(14)的内周分别固定连接微孔板(15)的外周，内管(13)的外周转动安装同轴的外管(16)，外管(16)外周的上下两端分别设有大螺距螺纹(21)，上下两侧的大螺距螺纹(21)螺纹旋向相反，沿大螺距螺纹(21)的螺旋凹槽均匀开设第二出气孔(22)，第二出气孔(22)能够分别与对应的第一出气孔(14)中心线共线，罐体(1)的顶部固定安装传动装置，进气管(8)通过传动装置带动外管(16)反向转动。
2.根据权利要求1所述的一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：所述的传动装置包括环形板(17)，外管(16)内壁的上端通过轴承转动连接环形板(17)的外周，环形板(17)的内周通过轴承转动连接进气管(8)的外周，外管(16)的内周固定连接位于环形板(7)下方的第一环形齿轮(18)的外周，进气管(8)的外周固定连接位于第一环形齿轮(18)内的第二环形齿轮(19)的内周，第一环形齿轮(18)与第二环形齿轮(19)通过传动齿轮(20)啮合配合传动，传动齿轮(20)与环形板(17)转动连接，环形板(17)与罐体(1)通过连杆固定连接。
3.根据权利要求1所述的一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：所述的微孔板(15)为铜箔卷，铜箔卷由表面上蚀刻有微型气流槽道的铜箔制成，微型气流槽道的直径在10～30um，铜箔卷的进气端位于内管(3)内，铜箔卷的排气端位于第一出气孔(14)内。
4.根据权利要求1所述的一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：所述的石英管(2)内部的上下两侧分别设有圆环(40)，圆环(40)的外周分别与石英管(2)的内周滑动接触配合，圆环(40)相背的一侧分别固定连接数个第一弹簧杆(41)的一端，第一弹簧杆(41)的另一端分别与罐体(1)固定连接，圆环(40)的内周分别固定连接第二弹簧杆(42)的一端，第二弹簧杆(42)的另一端分别固定连接移动块(43)的一侧，移动块(43)的另一侧分别设有与大螺距螺纹(21)相配合的螺牙(44)。
5.根据权利要求4所述的一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：下侧的所述的移动块(43)的底侧固定连接拨杆(54)的上端，外管(16)下端的中间固定连接方杆(50)的上端，方杆(50)的外周滑动套装方管(51)，方管(51)的外周固定连接数个螺旋桨叶片(52)的内端，螺旋桨叶片(52)的外端固定连接同一个锥形环(53)的内周，拨杆(54)的下端能够与锥形环(53)的锥形曲面滑动接触配合，顶侧的移动块(43)的底侧开设导向通孔(55)，导向通孔(55)内活动安装仅能够上下移动的滑杆(56)，滑杆(56)的下端与下侧的移动块(43)固定连接。
6.根据权利要求3所述的一种催化氧化污水处理用臭氧气泡发生装置，其特征在于：所述的臭氧发生器(9)输出端的竖管上固定安装高压泵(60)。
说明书
一种催化氧化污水处理用臭氧气泡发生装置
技术领域
本发明属于污水处理装置领域，具体地说是一种催化氧化污水处理用臭氧气泡发生装置。
背景技术
常见的水处理设备通过将臭氧通入到污水内，进行臭氧净化处理，为增加处理速度，需要将臭氧进行气泡化处理，增加臭氧与水的接触面积，但现有的臭氧气泡发生器气泡化程度低，且功能单一，仅能够用于气泡制造，同时臭氧处理与光催化处理分别处理，处理效率低下，设备体积大，无法满足实际需求，故而，我们发明了一种催化氧化污水处理用臭氧气泡发生装置。
发明内容
本发明提供一种催化氧化污水处理用臭氧气泡发生装置，用以解决现有技术中的缺陷。
本发明通过以下技术方案予以实现：
一种催化氧化污水处理用臭氧气泡发生装置，包括罐体，罐体内固定设有同轴的石英管，石英管的外周与罐体的内壁组成环形腔体，罐体的内周均匀固定安装数个位于环形腔体内的紫外线灯管，罐体的顶侧与底侧依次开设与石英管内部相通的进水口、出水口，进水口与出水口内分别固定安装阀门;罐体顶侧中间的预留孔的内周通过密封轴承转动连接进气管的外周，进气管的上端通过密封轴承转动连接臭氧发生器的输出端，臭氧发生器与罐体通过连杆固定连接，进气管外周的上端固定安装同轴的第一锥形齿轮，罐体的顶侧固定安装电机，电机转轴的左端固定安装第二锥形齿轮，第二锥形齿轮与第一锥形齿轮啮合配合;进气管外周的下端固定连接内管顶侧中间的预留孔的内周，内管外周均匀开设数列圆周分布的第一出气孔，第一出气孔的内周分别固定连接微孔板的外周，内管的外周转动安装同轴的外管，外管外周的上下两端分别设有大螺距螺纹，上下两侧的大螺距螺纹螺纹旋向相反，沿大螺距螺纹的螺旋凹槽均匀开设第二出气孔，第二出气孔能够分别与对应的第一出气孔中心线共线，罐体的顶部固定安装传动装置，进气管通过传动装置带动外管反向转动。
如上所述的一种催化氧化污水处理用臭氧气泡发生装置，所述的传动装置包括环形板，外管内壁的上端通过轴承转动连接环形板的外周，环形板的内周通过轴承转动连接进气管的外周，外管的内周固定连接位于环形板下方的第一环形齿轮的外周，进气管的外周固定连接位于第一环形齿轮内的第二环形齿轮的内周，第一环形齿轮与第二环形齿轮通过传动齿轮啮合配合传动，传动齿轮与环形板转动连接，环形板与罐体通过连杆固定连接。
如上所述的一种催化氧化污水处理用臭氧气泡发生装置，所述的微孔板为铜箔卷，铜箔卷由表面上蚀刻有微型气流槽道的铜箔制成，微型气流槽道的直径在10～30um，铜箔卷的进气端位于内管内，铜箔卷的排气端位于第一出气孔内。
如上所述的一种催化氧化污水处理用臭氧气泡发生装置，所述的石英管内部的上下两侧分别设有圆环，圆环的外周分别与石英管的内周滑动接触配合，圆环相背的一侧分别固定连接数个第一弹簧杆的一端，第一弹簧杆的另一端分别与罐体固定连接，圆环的内周分别固定连接第二弹簧杆的一端，第二弹簧杆的另一端分别固定连接移动块的一侧，移动块的另一侧分别设有与大螺距螺纹相配合的螺牙。
如上所述的一种催化氧化污水处理用臭氧气泡发生装置，下侧的所述的移动块的底侧固定连接拨杆的上端，外管下端的中间固定连接方杆的上端，方杆的外周滑动套装方管，方管的外周固定连接数个螺旋桨叶片的内端，螺旋桨叶片的外端固定连接同一个锥形环的内周，拨杆的下端能够与锥形环的锥形曲面滑动接触配合，顶侧的移动块的底侧开设导向通孔，导向通孔内活动安装仅能够上下移动的滑杆，滑杆的下端与下侧的移动块固定连接。
如上所述的一种催化氧化污水处理用臭氧气泡发生装置，所述的臭氧发生器输出端的竖管上固定安装高压泵。
本发明的优点是：本发明结构简单，构思巧妙，利用反向转动的内外管进行气流切割，产生较大的转速差，从而切割出的气泡体积更小，同时带有螺纹的外管在水中慢速转动便能够产生良好的切割效果，降低对驱动电机转速的要求，使用扭矩大转速慢的电机便能够替代大扭矩高转速的电机，从而延长驱动电机的使用寿命;并利用外管两端的旋向相反的螺纹使靠近外管两端的污水相向运动，靠近石英管内壁的污水背向运动，从而增加污水的流动性，进一步使污水臭氧快速有效结合，同时使臭氧处理与光催化处理同时进行，处理效率高，能够满足市场需求，适合推广。使用本发明时，将污水通过进水口、阀门注入罐体内，然后分别给紫外线灯管、臭氧发生器、电机通电，紫外线灯管的光穿过石英管对石英管内侧的污水进行光催化，同时臭氧发生器产生的臭氧从输出端输入进气管内，并进入内管内，内管内的臭氧通过微孔板的微孔形成气流，气流依次经过第一出气孔、第二出气孔进入污水，同时电机的转轴通过第二锥形齿轮、第一锥形齿轮带动进气管转动，进气管带动内管转动，内管通过传动装置带动外管反向转动，从而内管与外管形成较大的转速差，第一出气孔与第二出气孔不断错位关闭与打开，从而对流经第一出气孔与第二出气孔的气流进行切割，使臭氧形成小气泡，由于第一出气孔与第二出气孔不断错位关闭与打开能够形成脉冲，既能够避免第一出气孔与第二出气孔堵塞，也能够进一步增加污水的流动性，使污水与臭氧更好的结合;同时外管两端的大螺距螺纹能够带动外管外周附近的污水相向运动，并在外管外周的中部冲击混合，进一步增加污水的流动性，有利于污水与臭氧的结合。（发明人代春龙;魏明勇;张华东）
