申请日2020.06.23
公开(公告)日2020.07.31
IPC分类号C02F1/50
摘要
本实用新型涉及污水处理技术领域，尤其是一种应用于油田污水的杀菌处理装置，包括杀菌罐，杀菌罐的内部沿圆周方向固定连接有若干个固定座，每个固定座上均插接有支撑杆，每个支撑杆的自由端均连接有球体，球体的上端固定连接有连接杆，连接杆的上端固定连接有挡板，挡板上沿圆周方向固定连接有若干个固定杆，每个固定杆的上端均连接有防护机构，杀菌罐的内部固定连接有支撑框，支撑框的上端放置有杀菌组件，支撑框的上端连接有圆环压板。本实用新型通过水流与挡板发生碰撞，避免污水直接与杀菌组件接触，同时防护机构使得与挡板碰撞后产生的飞溅水流不会冲击杀菌罐内壁，同时对飞溅的水流进行杀菌。
权利要求书

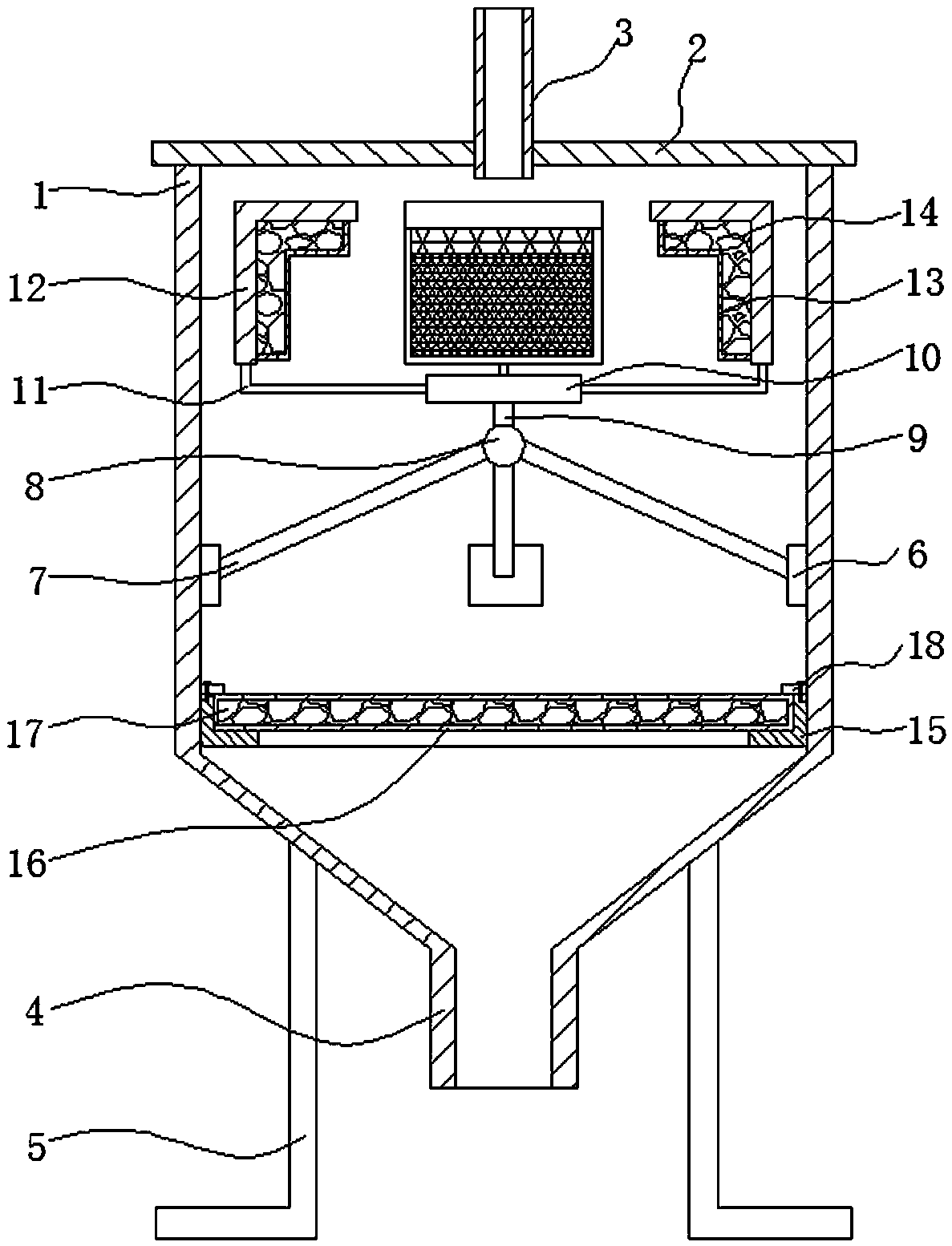

1.一种应用于油田污水的杀菌处理装置，包括杀菌罐(1)，所述杀菌罐(1)的上端固定连接有上盖(2)，所述上盖(2)的上端连通有与杀菌腔开口对应的进水管(3)，所述杀菌罐(1)的底端开设有出水口(4)，所述杀菌罐(1)的底端连接有多个支撑脚(5)，其特征在于，所述杀菌罐(1)的内壁上沿圆周方向固定连接有若干个固定座(6)，每个所述固定座(6)上均插接有向杀菌罐(1)中心方向延伸的支撑杆(7)，每个所述支撑杆(7)的自由端均与球体(8)连接，所述球体(8)的上端固定连接有连接杆(9)，所述连接杆(9)的上端固定连接有水平设置的挡板(10)，所述挡板(10)上沿圆周方向固定连接有若干个向杀菌罐(1)内壁方向延伸的固定杆(11)，每个所述固定杆(11)的上端均连接有用于保护所述杀菌罐(1)内壁的防护机构，所述杀菌罐(1)的内部固定连接有支撑框(15)，所述支撑框(15)设置于支撑杆(7)的下方并将杀菌罐(1)上下分隔为第一杀菌腔和第二杀菌腔，所述支撑框(15)的上端放置有杀菌组件，所述支撑框(15)的上端连接有用于固定所述杀菌组件的圆环压板(18)。
2.根据权利要求1所述的一种应用于油田污水的杀菌处理装置，其特征在于，每个所述支撑脚(5)的底端均连接有防滑纹。
3.根据权利要求1所述的一种应用于油田污水的杀菌处理装置，其特征在于，所述防护机构包括与杀菌罐(1)内壁平行的固定板(12)，所述固定板(12)底部与固定杆(11)连接，所述固定板(12)的内侧设有固定网(13)，所述固定板(12)与固定网(13)之间填充有第一活性炭层(14)。
4.根据权利要求3所述的一种应用于油田污水的杀菌处理装置，其特征在于，所述固定板(12)包括与杀菌罐(1)内壁平行设置的竖直部和与上盖(2)平行设置的水平部。
5.根据权利要求1所述的一种应用于油田污水的杀菌处理装置，其特征在于，所述挡板(10)的上表面涂有高硬耐磨防腐纳米陶瓷复合涂料层。
6.根据权利要求1所述的一种应用于油田污水的杀菌处理装置，其特征在于，所述支撑杆(7)、球体(8)、连接杆(9)与挡板(10)为一体结构。
7.根据权利要求1所述的一种应用于油田污水的杀菌处理装置，其特征在于，所述杀菌组件包括网架(16)，所述网架(16)放置在所述支撑框(15)上，所述网架(16)内填充有第二活性炭层(17)。
说明书
一种应用于油田污水的杀菌处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种应用于油田污水的杀菌处理装置。
背景技术
含油污水如果不经处理而直接排放，不仅会造成土壤、水源的污染，有时甚至会引起污油着火事故，威胁人民的生命安全，造成国家的经济损失，同时也会危害油田自身的利益，因此需要对油田污水进行杀菌处理。
油田污水在处理的过程中，通过抽水泵将污水抽入杀菌处理装置内进行杀菌，但是由于污水进入杀菌装置内的流速较快，导致污水与杀菌处理装置内的杀菌组件发生激烈碰撞，容易导致杀菌组件损坏，同时在水流与杀菌组件发生碰撞时会产生飞溅水流，飞溅水流会冲击杀菌装置内壁，导致杀菌装置容易被腐蚀。
实用新型内容
本实用新型的目的是为了解决现有技术中存在污水与杀菌组件碰撞容易导致杀菌组件损坏，同时飞溅水流会冲击杀菌装置内壁的缺点，而提出的一种应用于油田污水的杀菌处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种应用于油田污水的杀菌处理装置，包括杀菌罐，所述杀菌罐的上端固定连接有上盖，所述上盖的上端连通有与杀菌腔开口对应的进水管，所述杀菌罐的底端开设有出水口，所述杀菌罐的底端连接有多个支撑脚，所述杀菌罐的内壁上沿圆周方向固定连接有若干个固定座，每个所述固定座上均插接有向杀菌罐中心方向延伸的支撑杆，每个所述支撑杆的自由端均与球体连接，所述球体的上端固定连接有连接杆，所述连接杆的上端固定连接有水平设置的挡板，所述挡板上沿圆周方向固定连接有若干个向杀菌罐内壁方向延伸的固定杆，每个所述固定杆的上端均连接有用于保护所述杀菌罐内壁的防护机构，所述杀菌罐的内部固定连接有支撑框，所述支撑框设置于支撑杆的下方并将杀菌罐上下分隔为第一杀菌腔和第二杀菌腔，所述支撑框的上端放置有杀菌组件，所述支撑框的上端连接有用于固定所述杀菌组件的圆环压板。
优选的，每个所述支撑脚的底端均连接有防滑纹。
优选的，所述防护机构包括与杀菌罐内壁平行的固定板，所述固定板底部与固定杆连接，所述固定板的内侧设有固定网，所述固定板与固定网之间填充有第一活性炭层。
优选的，所述固定板包括与杀菌罐内壁平行设置的竖直部和与上盖平行设置的水平部。
优选的，所述挡板的上表面涂有高硬耐磨防腐纳米陶瓷复合涂料层。
优选的，所述支撑杆、球体、连接杆与挡板为一体结构。
优选的，所述杀菌组件包括网架，所述网架放置在所述支撑框上，所述网架内填充有第二活性炭层。
本实用新型提出的一种应用于油田污水的杀菌处理装置，有益效果在于：
通过连接杆固定挡板，从进水管进入的高速污水水流与挡板发生碰撞，受到碰撞后的污水流速降低，避免污水直接与杀菌组件接触，对杀菌组件造成损害，同时防护机构使得与挡板碰撞后产生的飞溅水流不会冲击杀菌罐内壁，同时对飞溅的水流进行杀菌，能提高杀菌效果。（发明人郭海涛;杜国栋;阮志勇;赵光洁;范新建;王娟;耿晓慧;边清美;侯婷婷;谷凯）
