申请日20200616
公开(公告)日20200721
IPC分类号C02F11/04; C02F3/28; C02F103/20
摘要
本实用新型提出了规模化养殖用污水粪便一体化处理设备，用以解决输送粪便、尿液和污水自动化程度低的优点，其技术方案要点是：包括机架，所述机架上传动连接有用于接盛粪便与尿液的第一传输带，所述机架上还传动连接有第二传输带，所述第二传输带位于所述第一传输带的一端底部，所述第一传输带和所述第二传输带分别倾斜设置，所述机架在所述第一传输带的底侧安装有刮刀，所述第一传输带的两侧固定有第一软质挡圈，所述第二传输带的两侧固定有第二软质挡圈，所述机架上还固定有发酵池，所述第二传输带的较低端伸入至所述发酵池的顶部开口处，所述机架上还固定有抽污泵。
权利要求书

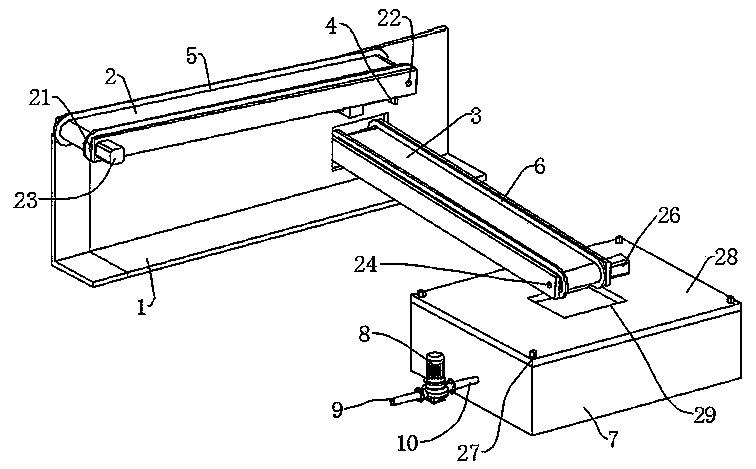

1.规模化养殖用污水粪便一体化处理设备，包括机架(1)，其特征在于：所述机架(1)上传动连接有用于接盛粪便与尿液的第一传输带(2)，所述机架(1)上还传动连接有第二传输带(3)，所述第二传输带(3)位于所述第一传输带(2)的一端底部，所述第一传输带(2)和所述第二传输带(3)分别倾斜设置，所述机架(1)在所述第一传输带(2)的底侧安装有刮刀(4)，所述第一传输带(2)的两侧固定有第一软质挡圈(5)，所述第二传输带(3)的两侧固定有第二软质挡圈(6)，所述机架(1)上还固定有发酵池(7)，所述第二传输带(3)的较低端伸入至所述发酵池(7)的顶部开口处，所述机架(1)上还固定有抽污泵(8)，所述抽污泵(8)的进入端连通固定有第一管道(9)，所述抽污泵(8)的排出端连通固定有第二管道(10)，所述第二管道(10)的一端伸入至所述发酵池(7)内。
2.根据权利要求1所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述机架(1)上焊接固定有支撑柱(11)，所述刮刀(4)的一侧固定有固定杆(12)，所述固定杆(12)的端部固定有螺纹柱(13)，所述螺纹柱(13)穿设在所述支撑柱(11)内，所述螺纹柱(13)的外部螺纹连接有锁紧套(14)。
3.根据权利要求2所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述支撑柱(11)内开设有凹槽(15)，所述固定杆(12)的一端插接在所述凹槽(15)内。
4.根据权利要求2所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述螺纹柱(13)的外部套设有弹簧垫圈(16)，所述弹簧垫圈(16)位于所述锁紧套(14)与所述支撑柱(11)之间。
5.根据权利要求3所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述固定杆(12)内开设有滑动槽(17)，所述滑动槽(17)内滑移连接有插块(18)，所述插块(18)与所述滑动槽(17)槽底之间连接有弹簧(19)，所述凹槽(15)槽壁上开设有供所述插块(18)插入的插槽(20)。
6.根据权利要求1所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述机架(1)上转动连接有第一主动辊(21)和第一从动辊(22)，所述第一传输带(2)传动连接在所述第一主动辊(21)和所述第一从动辊(22)的外部，所述机架(1)上固定有驱动所述第一主动辊(21)转动的第一伺服电机(23)。
7.根据权利要求1所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述机架(1)上转动连接有第二主动辊(24)和第二从动辊(25)，所述第二传输带(3)传动连接在所述第二主动辊(24)和所述第二从动辊(25)的外部，所述机架(1)上固定有驱动所述第二主动辊(24)转动的第二伺服电机(26)。
8.根据权利要求1所述的规模化养殖用污水粪便一体化处理设备，其特征在于：所述发酵池(7)的顶部通过若干个锁紧螺栓(27)固定有挡盖(28)，所述挡盖(28)上开设有穿槽(29)。
说明书
规模化养殖用污水粪便一体化处理设备
技术领域
本实用新型涉及养殖领域，尤其是涉及规模化养殖用污水粪便一体化处理设备。
背景技术
随着我国经济结构的调整，我国养殖业已从传统的庭院式养殖向集约化规模化方向发展，故产生的粪便和污水也较多。
可参考现有公开号为CN111039524A的中国专利，其公开了一种一体化粪便污水处理设备，包括生物处理单元、固液分离单元、活性炭过滤单元和清水储存单元，生物处理单元与固液分离单元连通，污水在生物处理单元内进行生物处理后进入固液分离单元，固液分离单元与活性炭过滤单元连通，固液分离单元分离出固体物质和液体物质，固体物质回流到生物处理单元内再次进行生物处理，液体物质流入到活性炭过滤单元，活性炭过滤单元和清水储存单元连通。
上述的这种一体化粪便污水处理设备具有对粪水后续处理的优点。但是上述的这种一体化粪便污水处理设备依旧存在着一些缺点，如：无法自动化将粪水等物质输入至发酵池进行发酵。
实用新型内容
本实用新型提出规模化养殖用污水粪便一体化处理设备，以解决背景技术中提出的问题。
本实用新型的技术方案是这样实现的：
规模化养殖用污水粪便一体化处理设备，包括机架，所述机架上传动连接有用于接盛粪便与尿液的第一传输带，所述机架上还传动连接有第二传输带，所述第二传输带位于所述第一传输带的一端底部，所述第一传输带和所述第二传输带分别倾斜设置，所述机架在所述第一传输带的底侧安装有刮刀，所述第一传输带的两侧固定有第一软质挡圈，所述第二传输带的两侧固定有第二软质挡圈，所述机架上还固定有发酵池，所述第二传输带的较低端伸入至所述发酵池的顶部开口处，所述机架上还固定有抽污泵，所述抽污泵的进入端连通固定有第一管道，所述抽污泵的排出端连通固定有第二管道，所述第二管道的一端伸入至所述发酵池内。
较佳的，所述机架上焊接固定有支撑柱，所述刮刀的一侧固定有固定杆，所述固定杆的端部固定有螺纹柱，所述螺纹柱穿设在所述支撑柱内，所述螺纹柱的外部螺纹连接有锁紧套。
较佳的，所述支撑柱内开设有凹槽，所述固定杆的一端插接在所述凹槽内。
较佳的，所述螺纹柱的外部套设有弹簧垫圈，所述弹簧垫圈位于所述锁紧套与所述支撑柱之间。
较佳的，所述固定杆内开设有滑动槽，所述滑动槽内滑移连接有插块，所述插块与所述滑动槽槽底之间连接有弹簧，所述凹槽槽壁上开设有供所述插块插入的插槽。
较佳的，所述机架上转动连接有第一主动辊和第一从动辊，所述第一传输带传动连接在所述第一主动辊和所述第一从动辊的外部，所述机架上固定有驱动所述第一主动辊转动的第一伺服电机。
较佳的，所述机架上转动连接有第二主动辊和第二从动辊，所述第二传输带传动连接在所述第二主动辊和所述第二从动辊的外部，所述机架上固定有驱动所述第二主动辊转动的第二伺服电机。
较佳的，所述发酵池的顶部通过若干个锁紧螺栓固定有挡盖，所述挡盖上开设有穿槽。
采用了上述技术方案，本实用新型的有益效果为：
本规模化养殖用污水粪便一体化处理设备在使用时，依靠第一传输带可以接盛粪便和尿液，粪便和尿液会经过第一传输带掉落至第二传输带上方，由于第一传输带和第二传输带倾斜设置，故粪便和尿液可以较流畅的被输送至发酵池内，且由于刮刀、第一软质挡圈和第二软质挡圈的存在，能够使得粪便方便从第一传输带上刮落并能够减少外溢，当启动抽污泵能够通过第一管道和第二管道向发酵池内抽入污水进行发酵;故本规模化养殖用污水粪便一体化处理设备具有较好的自动化输送粪便、尿液和污水进行发酵的能力。（发明人王福增）
