申请日2020.03.30
公开(公告)日2020.07.14
IPC分类号G01N33/18
摘要
本发明属于环境保护警示牌技术领域，尤其为一种工业废水的重金属离子高灵敏度检测实验装置，包括底板和收纳盒，所述底板的上方安装有支撑架，且支撑架的内壁设置有导轨，并且导轨的内侧安装有容置盘，所述容置盘的内侧设置有反应皿，所述容置盘的顶部安装有标记牌，且标记牌的外侧设置有卡块，并且卡块的端头处安装有弹簧，所述底板的顶部设置有安装架，且安装架的内部安装有收纳桶，所述收纳桶的内部设置有收纳篮，且收纳篮的外壁安装有滑块，所述收纳桶的内壁开设有导向槽。该工业废水的重金属离子高灵敏度检测实验装置，便于多样本的放置和标记，便于检测实验后传感材料的收纳，便于传感原材料等杂物的放置。
权利要求书

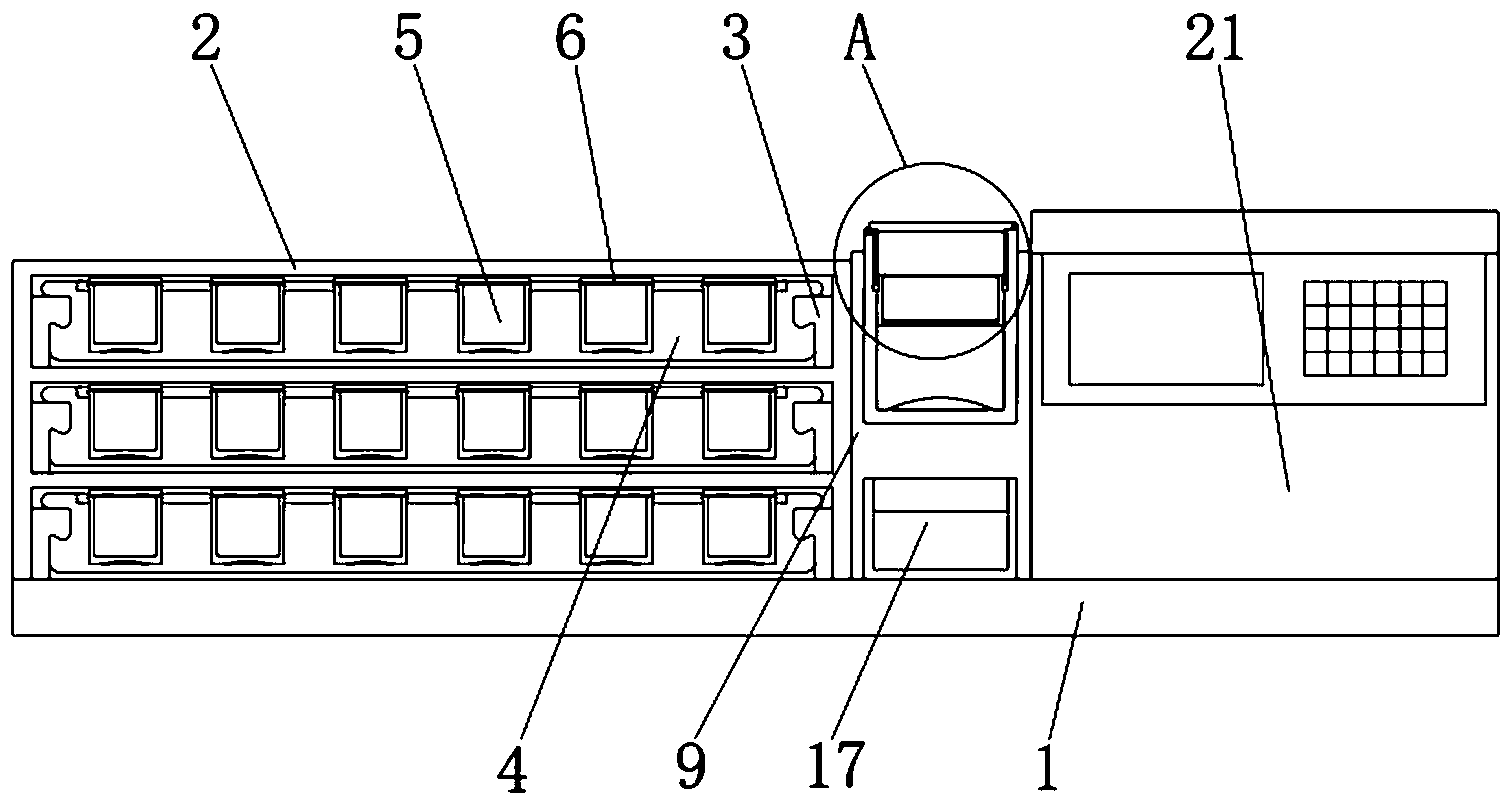

1.一种工业废水的重金属离子高灵敏度检测实验装置，包括底板(1)和收纳盒(17)，其特征在于：所述底板(1)的上方安装有支撑架(2)，且支撑架(2)的内壁设置有导轨(3)，并且导轨(3)的内侧安装有容置盘(4)，所述容置盘(4)的内侧设置有反应皿(5)，所述容置盘(4)的顶部安装有标记牌(6)，且标记牌(6)的外侧设置有卡块(7)，并且卡块(7)的端头处安装有弹簧(8)，所述底板(1)的顶部设置有安装架(9)，且安装架(9)的内部安装有收纳桶(10)，所述收纳桶(10)的内部设置有收纳篮(11)，且收纳篮(11)的外壁安装有滑块(12)，所述收纳桶(10)的内壁开设有导向槽(13)，所述收纳桶(10)的顶部贯穿有第一转轴(14)，且第一转轴(14)的边侧设置有盖板(15)，并且盖板(15)的端头处安装有卡扣(16)，所述收纳盒(17)安装于安装架(9)的底部，且收纳盒(17)的底部贯穿有第二转轴(18)，并且第二转轴(18)的外侧安装有滑动杆(19)，所述安装架(9)的内壁开设有滑槽(20)，所述底板(1)的顶部安装有检测装置本体(21)。
2.根据权利要求1所述的一种工业废水的重金属离子高灵敏度检测实验装置，其特征在于：所述容置盘(4)与支撑架(2)之间通过导轨(3)构成滑动安装结构，且容置盘(4)在支撑架(2)的内部沿竖直方向等间距分布。
3.根据权利要求1所述的一种工业废水的重金属离子高灵敏度检测实验装置，其特征在于：所述卡块(7)与容置盘(4)之间通过弹簧(8)构成滑动安装结构，且卡块(7)关于标记牌(6)的中轴线对称设置。
4.根据权利要求1所述的一种工业废水的重金属离子高灵敏度检测实验装置，其特征在于：所述收纳篮(11)与收纳桶(10)之间通过滑块(12)构成升降安装结构，且滑块(12)关于收纳篮(11)的中轴线等角度分布。
5.根据权利要求1所述的一种工业废水的重金属离子高灵敏度检测实验装置，其特征在于：所述盖板(15)与收纳桶(10)之间通过第一转轴(14)构成转动安转结构，且盖板(15)与收纳桶(10)之间通过卡扣(16)构成卡合固定结构。
6.根据权利要求1所述的一种工业废水的重金属离子高灵敏度检测实验装置，其特征在于：所述收纳盒(17)与安装架(9)之间通过第二转轴(18)构成转动安装结构，且收纳盒(17)采用扇形设置。
说明书
一种工业废水的重金属离子高灵敏度检测实验装置
技术领域
本发明涉及检测实验装置技术领域，具体为一种工业废水的重金属离子高灵敏度检测实验装置。
背景技术
近代以来，化工、矿冶、机械制造、电子仪表等工业生产过程中产生的含金属离子废水严重威胁到人类的生命和健康，特别是近年来水体污染物种类趋于多样化和复杂化，如何有效并且专一地检测污染物是世界范围内一直存在的难题，常见金属离子污染物含有铬、镉、铜、汞、镍等金属离子，是对人类危害最大的工业废水之一，并且各种常用水处理方法中，金属离子是不能分解破坏的，而只能转移它们的存在位置和转变它们的物理化学状态，如何监测治理前后废水溶液中的重金属离子含量和种类显得至关重要，决定了治理的成效。
现在市场上常见的重金属离子检测实验装置大多不便于多样本的放置和标记，使得检测过程中常因实验样本较多，导致反应器皿放置混乱的情况发生，不便于样本的管理和查找，另一方面，现有的重金属离子检测实验装置大多不便于检测实验后传感材料的收纳，导致重金属离子高灵敏度检测实验后实验样本中的传感材料难以集中回收，同时，现有的重金属离子检测实验装置大多不便于传感原材料等杂物的放置，致使实验台物料放置混乱，因此市场需要一种便于多样本的放置和标记、便于检测实验后传感材料的收纳、便于传感原材料等杂物的放置的新型重金属离子检测实验装置，急需在原有重金属离子检测实验装置的基础上进行创新设计，为此我们提出一种工业废水的重金属离子高灵敏度检测实验装置。
发明内容
本发明的目的在于提供一种工业废水的重金属离子高灵敏度检测实验装置，以解决上述背景技术中提出现有的工业废水的重金属离子高灵敏度检测实验装置，同类产品不便于多样本的放置和标记、不便于检测实验后传感材料的收纳、不便于传感原材料等杂物的放置的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水的重金属离子高灵敏度检测实验装置，包括底板和收纳盒，所述底板的上方安装有支撑架，且支撑架的内壁设置有导轨，并且导轨的内侧安装有容置盘，所述容置盘的内侧设置有反应皿，所述容置盘的顶部安装有标记牌，且标记牌的外侧设置有卡块，并且卡块的端头处安装有弹簧，所述底板的顶部设置有安装架，且安装架的内部安装有收纳桶，所述收纳桶的内部设置有收纳篮，且收纳篮的外壁安装有滑块，所述收纳桶的内壁开设有导向槽，所述收纳桶的顶部贯穿有第一转轴，且第一转轴的边侧设置有盖板，并且盖板的端头处安装有卡扣，所述收纳盒安装于安装架的底部，且收纳盒的底部贯穿有第二转轴，并且第二转轴的外侧安装有滑动杆，所述安装架的内壁开设有滑槽，所述底板的顶部安装有检测装置本体。
优选的，所述容置盘与支撑架之间通过导轨构成滑动安装结构，且容置盘在支撑架的内部沿竖直方向等间距分布。
优选的，所述卡块与容置盘之间通过弹簧构成滑动安装结构，且卡块关于标记牌的中轴线对称设置。
优选的，所述收纳篮与收纳桶之间通过滑块构成升降安装结构，且滑块关于收纳篮的中轴线等角度分布。
优选的，所述盖板与收纳桶之间通过第一转轴构成转动安转结构，且盖板与收纳桶之间通过卡扣构成卡合固定结构。
优选的，所述收纳盒与安装架之间通过第二转轴构成转动安装结构，且收纳盒采用扇形设置。
与现有技术相比，本发明的有益效果是：该工业废水的重金属离子高灵敏度检测实验装置，便于多样本的放置和标记，便于检测实验后传感材料的收纳，便于传感原材料等杂物的放置;
1、该工业废水的重金属离子高灵敏度检测实验装置，通过支撑架内部等间距安装的容置盘内部多个反应皿的设置，使得该检测实验装置能够充足地存放和使用实验所需的繁多样本，避免反应器皿放置混乱的情况发生，便于样本的管理和查找，通过容置盘在导轨内侧的滑动，使得使实验人员能够快速将容置盘和反应皿整体从支撑架内部取出，从而提高了检测实验的工作效率，标记牌表面设置有书写板，便于实验人员将反应皿内部溶液的试验信息记录标记，且标记牌插入容置盘表面时挤压卡块，使卡块在容置盘内部滑动并压缩弹簧，随后弹簧复位推动卡块与标记牌外壁凹陷处卡合，从而避免因容置盘的移动或反应皿的拿取致使标记牌脱落的情况发生;
2、该工业废水的重金属离子高灵敏度检测实验装置首先按动卡扣，随后将盖板以第一转轴为轴旋转，进而将检测实验完成后的反应皿内部混合物倒入收纳桶内部，混合物经过收纳篮底部的滤网时，废水溶液穿过滤网并收纳入收纳桶底部，传感材料被滤网阻挡，富集于收纳篮内部，当全部试验完成后，通过镊子、金属嵌等工具夹持收纳篮顶部边缘，随后将收纳篮和内部冲洗后的传感材料整体，在导向槽内部通过滑块向上滑动，从而实现试验后传感材料的收集工作;
3、该工业废水的重金属离子高灵敏度检测实验装置通过收纳盒用于存储未使用的传感材料等，当需要存取时，通过拉动收纳盒外壁的把手，使收纳盒以第二转轴为轴进行旋转，同时收纳盒带动滑动杆在滑槽内滑动，当收纳盒完全拉出时，滑动杆在滑槽内部滑动至最高点，从而通过滑槽内壁对滑动杆的阻碍作用，实现对收纳盒最大转动幅度的控制，从而便于传感原材料等杂物的放置，避免实验台物料放置混乱。（发明人胡劲松;兰晨）
