申请日20200327
公开(公告)日20200619
IPC分类号C02F9/14; C02F101/30
摘要
本发明揭示了一种木薯淀粉废水处理装置和方法,发明装置包括初沉池、黄浆沉淀池、中和池、调节池、UASB厌氧罐、厌氧沉淀池、预曝池、SBR好氧罐和生物滤池,结合发明方法,木薯淀粉废水先经过初沉池和黄浆初沉池预处理去除无机和部分有机物,混合后经过调节池和UASB厌氧罐分别进行酸化水解和厌氧分解,再进行好氧生物处理,消化和降解了有机物,实现废水达标排放,无需后续处理。
权利要求书
1.一种木薯淀粉废水处理装置,其特征在于,包括:
初沉池,用于沉淀洗木薯水;
黄浆沉淀池,用于沉淀黄浆水;
中和池,与初沉池、黄浆沉淀池连通,用于混合洗木薯水和黄浆水;
调节池,与中和池连通,用于将混合后的废水调节至厌氧发酵所需条件;
UASB厌氧罐,与调节池连通,用于进行厌氧发酵反应,并输出厌氧出水和沼气;
厌氧沉淀池,与UASB厌氧罐连通,用于对厌氧出水进行泥水分离并输出上清液;
预曝池,与厌氧沉淀池连通,用于对上清液进行曝气预处理;
SBR好氧罐,与预曝池连通,用于将曝气后的上清液中的有机物转化分解;
生物滤池,与SBR好氧罐连通,用于将废水滤除至可达标排放的澄清水。
2.根据权利要求1所述的木薯淀粉废水处理装置,其特征在于,所述UASB厌氧罐与调节池之间设置有回流泵。
3.根据权利要求1所述的木薯淀粉废水处理装置,其特征在于,所述UASB厌氧罐与厌氧沉淀池之间连通有回流管。
4.根据权利要求1所述的木薯淀粉废水处理装置,其特征在于,还包括污泥脱水系统,所述污泥脱水系统的入口与SBR好氧罐的污泥口连通。
5.根据权利要求1所述的木薯淀粉废水处理装置的处理方法,其特征在于,包括以下步骤:
1)将洗木薯水通入初沉池进行沉淀;
2)将黄浆水通入黄浆沉淀池进行沉淀;
3)将沉淀处理后的洗涤水和黄浆水送至中和池混合形成混合液;
4)将混合液送至调节池进行PH值、COD参数以及温度的调节;
5)将调节后的混合液送至UASB厌氧罐,进行厌氧发酵分解,生成沼气和厌氧出水,部分厌氧出水回流至调节池;
6)将厌氧出水通入厌氧沉淀池,进行泥水分离,沉淀后的污泥回送至UASB厌氧罐循环处理,沉淀后的上清液送至预曝池;
7)预曝池对上清液进行曝气预处理;
8)将曝气预处理后的上清液输出至SBR好氧罐,SBR好氧罐利用好氧生物将上清液中的有机物转化分解;
9)将分解有机物后的上清液通入生物滤池,滤去小颗粒悬浮物后得到可达标排放的澄清水。
6.根据权利要求5所述的处理方法,其特征在于,所述步骤5)中的厌氧发酵分解的温度为35-36℃。
7.根据权利要求5所述的处理方法,其特征在于,所述步骤5)中的厌氧发酵分解通过加入厌氧菌进行反应。
8.根据权利要求5所述的处理方法,其特征在于,所述步骤5)中产生的沼气通过脱水、存储后输送至锅炉燃烧利用。
9.根据权利要求5所述的处理方法,其特征在于,所述步骤8)中的SBR好氧罐的主要控制参数如下:污泥浓度3000-4000mg/L;溶解氧3-5mg/L;污泥沉降体积比30-40%;污泥负荷0.1-0.2kgBOD5/(kgMLSS·d)。
10.根据权利要求5所述的处理方法,其特征在于,所述步骤8)中的SBR好氧罐中剩余的污泥进行浓缩脱水后外运处置。
说明书
一种木薯淀粉废水处理装置和方法
技术领域
本发明涉及废水处理技术领域,具体而言,涉及一种木薯淀粉废水处理装置和方法。
背景技术
在木薯加工过程当中产生的废水主要有木薯的洗涤水和黄浆水两种。洗木薯水主要成分为泥沙,通过沉淀池沉淀后,可被循环用于木薯清洗。黄浆水主要为淀粉沉淀池排出的淀粉蛋白质水,从离心机中提取有用的淀粉后剩余的废水以及加工过程当中排放的稀释蛋白质水等。此类废水的化学需氧量(COD)浓度最高可达到10000mg/L以上,pH值在4.5左右,属于酸性废水,且含有大量的氮和磷,难于处理达标排放。目前的木薯加工企业每生产1t淀粉要排出12t-16t,大量黄浆废水的处理已成为淀粉行业亟需解决的问题。
发明内容
本发明的目的在于针对现有技术中的上述缺陷,提供一种能消耗和降解木薯废水中的有机物、实现废水达标排放的木薯淀粉废水处理装置和方法。
为实现上述发明目的,本发明采用了如下技术方案:

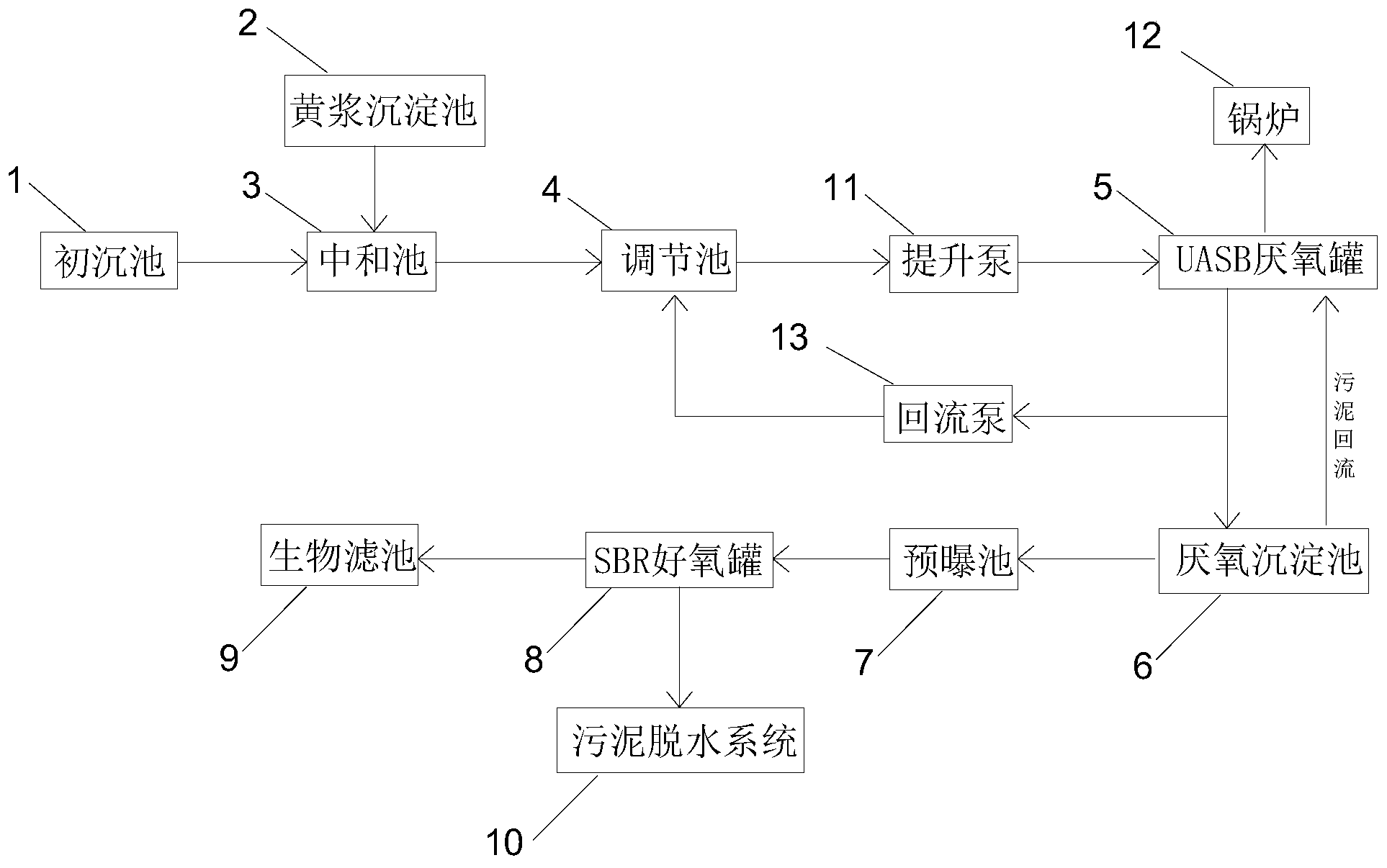

一方面,提供了一种木薯淀粉废水处理装置,包括初沉池、黄浆沉淀池、中和池、调节池、UASB厌氧罐、厌氧沉淀池、预曝池、SBR好氧罐和生物滤池,初沉池用于沉淀洗木薯水;黄浆沉淀池用于沉淀黄浆水;中和池与初沉池、黄浆沉淀池连通,用于混合洗木薯水和黄浆水;调节池与中和池连通,用于将混合后的废水调节至厌氧发酵所需条件;UASB厌氧罐与调节池连通,用于进行厌氧发酵反应,并输出厌氧出水和沼气;厌氧沉淀池与UASB厌氧罐连通,用于对厌氧出水进行泥水分离并输出上清液;预曝池与厌氧沉淀池连通,用于对上清液进行曝气预处理;SBR好氧罐与预曝池连通,用于将曝气后的上清液中的有机物转化分解;生物滤池与SBR好氧罐连通,用于将废水滤除至可达标排放的澄清水。
进一步地,UASB厌氧罐与调节池之间设置有回流泵。
进一步地,UASB厌氧罐与厌氧沉淀池之间连通有回流管。
进一步地,木薯淀粉废水处理装置还包括污泥脱水系统,所述污泥脱水系统的入口与SBR好氧罐的污泥口连通。
另一方面,本发明还提供一种木薯淀粉废水处理装置的处理方法,包括以下步骤:1)将洗木薯水通入初沉池进行沉淀;2)将黄浆水通入黄浆沉淀池进行沉淀;3)将沉淀处理后的洗涤水和黄浆水送至中和池混合形成混合液;4)将混合液送至调节池进行PH值、COD参数以及温度的调节;5)将调节后的混合液送至UASB厌氧罐,进行厌氧发酵分解,生成沼气和厌氧出水;6)将厌氧出水通入厌氧沉淀池,进行泥水分离,沉淀后的污泥回送至UASB厌氧罐循环处理,沉淀后的上清液送至预曝池;7)预曝池对上清液进行曝气预处理;8)将曝气预处理后的上清液输出至SBR好氧罐,SBR好氧罐利用好氧生物将上清液中的有机物转化分解;9)将分解有机物后的上清液通入生物滤池,滤去小颗粒悬浮物后得到可达标排放的澄清水。
进一步地,所述步骤5)中的厌氧发酵分解的温度为35-36℃。
进一步地,所述步骤5)中的厌氧发酵分解通过加入厌氧菌进行反应。
进一步地,所述步骤5)中产生的沼气通过脱水、存储后输送至锅炉燃烧利用。
进一步地,所述步骤8)中的SBR好氧罐的主要控制参数如下:污泥浓度3000-4000mg/L;溶解氧3-5mg/L;污泥沉降体积比30-40%;污泥负荷0.1-0.2kgBOD5/(kgMLSS·d)。
进一步地,所述步骤8)中的SBR好氧罐中剩余的污泥进行浓缩脱水后外运处置。
相比于现有技术,本发明的优势在于:本发明装置包括初沉池、黄浆沉淀池、中和池、调节池、UASB厌氧罐、厌氧沉淀池、预曝池、SBR好氧罐和生物滤池,结合本发明方法,木薯淀粉废水先经过初沉池和黄浆初沉池预处理去除无机和部分有机物,混合后经过调节池和UASB厌氧罐分别进行酸化水解和厌氧分解,再进行好氧生物处理,消化和降解了有机物,实现废水达标排放,无需后续处理。(发明人韦科陆;梁郡益;杨灼萍)
