申请日20200327
公开(公告)日20200505
IPC分类号C02F9/08; C02F1/32; C02F101/30
摘要
本实用新型涉及一种填充床光波催化反应废水处理设备。本实用新型在壳体内设置包括若干反应柱的填充床反应室，反应柱从外向内依次包括柱体、固定填充于柱体内部的光催化剂、透明灯罩和紫外灯柱，反应柱的柱体为竖向放置并且中空的正六棱柱形状，若干反应柱紧密的靠在一起形成蜂窝结构的填充床反应室，所述透明灯罩只在上端开口，并且透明灯罩上部伸出壳体外以防止壳体内部的水进入透明灯罩损坏紫外灯柱，紫外灯柱与外部电源连接，本实用新型在填充床反应室内填充光催化剂，在紫外光照射下，对废水进行光波催化处理，同时将填充床反应室分割成若干较小单位紧密靠在一起的反应柱，大幅提升了有机废水的净化效率。
权利要求书

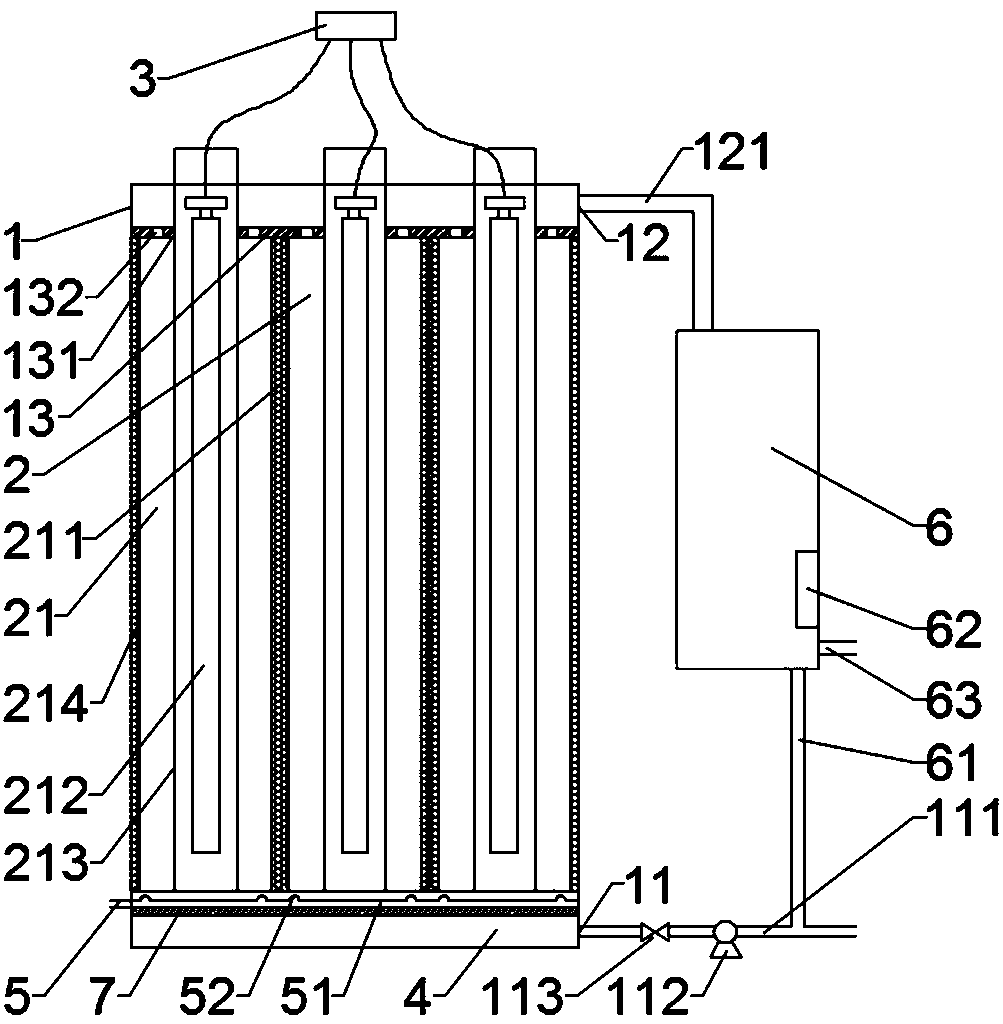

1.一种填充床光波催化反应废水处理设备,包括壳体和位于壳体内的填充床反应室，填充床反应室包括若干相同的反应柱，壳体下方设有进水口，壳体上方设有出水口，进水口向壳体外连接进水管，进水管上设有水泵，出水口向壳体外连接出水管，反应柱从外向内依次包括柱体、固定填充于柱体内部的光催化剂、透明灯罩和紫外灯柱，其特征在于：所述反应柱的柱体为竖向放置并且中空的正六棱柱形状，若干反应柱紧密的靠在一起形成蜂窝结构的填充床反应室，所述透明灯罩只在上端开口，并且透明灯罩上部伸出壳体外以防止壳体内部的水进入透明灯罩损坏紫外灯柱，所述紫外灯柱与外部电源连接，所述填充床反应室上方水平设有固定在壳体上的支板，所述支板上开有可供透明灯罩穿过的灯罩孔和若干出水孔，所述透明灯罩穿过灯罩孔并且固定在支板上。
2.根据权利要求1所述的一种填充床光波催化反应废水处理设备，其特征在于：所述壳体外部设有循环槽，所述出水管连接循环槽的上方，循环槽的下方通过循环管路与进水管连通，所述循环槽内部设有水质检测装置，所述循环槽下部设有排水口。
3.根据权利要求2所述的一种填充床光波催化反应废水处理设备，其特征在于：所述光催化剂喷涂于所述柱体内部形成光催化剂涂层。
4.根据权利要求3所述的一种填充床光波催化反应废水处理设备，其特征在于：所述光催化剂涂层为二氧化钛涂层。
5.根据权利要求1-4任一项所述的一种填充床光波催化反应废水处理设备，其特征在于：在所述壳体内部设置位于填充床反应室下方的配水区。
6.根据权利要求5所述的一种填充床光波催化反应废水处理设备，其特征在于：所述填充床反应室下方设有曝气装置，所述曝气装置包括曝气管和若干曝气头。
7.根据权利要求6所述的一种填充床光波催化反应废水处理设备，其特征在于：所述填充床反应室下方设有过滤网。
8.根据权利要求1-4任一项所述的一种填充床光波催化反应废水处理设备，其特征在于：在所述进水管上设有流量调节阀。
说明书
一种填充床光波催化反应废水处理设备
技术领域
本实用新型涉及一种废水处理设备，具体的说是一种填充床光波催化反应废水处理设备。
背景技术
随着我国科学技术的飞速发展和教育的不断进步，教学实验室和科研实验室的规模和数量都在不断增加，与此同时实验室污染问题也日渐突出，实验室有机废水含有有机溶剂，有机酸、醚类、有机磷化合物，酚类，石油类，油脂类，相比而言，有机废水比无机废水带来的危害范围更广，危害程度更大。光催化技术作为一种高效、安全的环境友好型环境净化技术，在污水处理中具有广阔的应用前景。但由于在现有技术中，光催化剂净化废水效率较低，因此限制了光催化技术在污水处理中的发展。
发明内容
针对上述不足，本实用新型公开了一种填充床光波催化反应废水处理设备，本实用新型在填充床反应室内填充光催化剂，利用紫外灯柱的照射，对废水进行光波催化处理，同时将填充床反应室分割成若干较小单位紧密靠在一起的反应柱，使填充床反应室呈蜂窝结构，能够更加充分的利用填充床反应室内的空间，从而大大增加了有机废水与光催化剂的接触面积，进而大幅提升了有机废水的净化效率。
本实用新型涉及的一种填充床光波催化反应废水处理设备，包括壳体和位于壳体内的填充床反应室，填充床反应室包括若干相同的反应柱，壳体下方设有进水口、上方设有出水口，进水口向壳体外连接进水管，进水管上设有水泵，出水口向壳体外连接出水管，反应柱从外向内依次包括柱体、固定填充于柱体内部的光催化剂、透明灯罩和紫外灯柱，所述反应柱的柱体为竖向放置并且中空的正六棱柱形状，若干反应柱紧密的靠在一起形成蜂窝结构的填充床反应室，所述透明灯罩只在上端开口，并且透明灯罩上部伸出壳体外以防止壳体内部的水进入透明灯罩损坏紫外灯柱，所述紫外灯柱与外部电源连接，所述填充床反应室上方水平设有固定在壳体上的支板，所述支板上开有可供透明灯罩穿过的灯罩孔和若干出水孔，所述透明灯罩穿过灯罩孔并且固定在支板上。
优选地，所述壳体外部设有循环槽，所述出水管连接循环槽的上方，循环槽的下方通过循环管路与进水管连通，所述循环槽内部设有水质检测装置，所述循环槽下部设有排水口。通过水质检测装置检测循环槽内的净化水，合格的净化水通过排水口排掉，不合格的净化水经循环管路再次进入壳体内进行净化处理。
优选地，所述光催化剂喷涂于所述柱体内部形成光催化剂涂层。
优选地，所述光催化剂涂层为二氧化钛涂层。
优选地，在所述壳体内部设置位于填充床反应室下方的配水区。
优选地，所述填充床反应室下方设有曝气装置，所述曝气装置包括曝气管和若干曝气头。曝气装置的设置能够为光波催化反应提供足够的空气。
优选地，所述填充床反应室下方设有过滤网，将体积较大的颗粒杂质去除，以免造成反应柱内堵塞。
优选地，在所述进水管上设有流量调节阀，以控制进水流速，防止水流过快从而影响净化效果。
本实用新型的有益效果为：
在填充床反应室内填充光催化剂，利用紫外灯柱的照射，对废水进行光波催化处理，同时将填充床反应室分割成若干较小单位紧密靠在一起的反应柱，使填充床反应室呈蜂窝结构，能够更加充分的利用填充床反应室内的空间，从而大大增加了有机废水与光催化剂的接触面积，进而大幅提升了有机废水的净化效率。
通过水质检测装置检测循环槽内的净化水，合格的净化水通过排水口排掉，不合格的净化水经循环管路再次进入壳体内进行净化处理。
曝气装置的设置能够为光波催化反应提供足够的空气，若干曝气头的设置可以空气的供给更加均匀，使光波催化反应更加充分。
过滤网能够将体积较大的颗粒杂质去除，以免造成反应柱内堵塞，同时提升净化效率。
流量调节阀可以控制进水流速，防止水流过快从而影响净化效果。（发明人许利霞）
