申请日2019.11.22
公开(公告)日2020.01.24
IPC分类号B01D29/03; B01D29/56
摘要
本发明公开了一种用于陶瓷制品原料生产制备的滤水设备，包括壳体，壳体的内部固定设有两个平行的分隔板，两个平行的分隔板将壳体的内部依次分为第一过滤腔、第二过滤腔和第三过滤腔，第一过滤腔的内部穿插滑动连接有第一过滤机构，第二过滤腔的内部穿插滑动连接有第二过滤机构，第三过滤腔的内部穿插滑动连接有第三过滤机构，壳体一侧的底部穿插安装有进水管道，壳体另一侧的底部穿插安装有排水管道，本发明的有益效果是通过设有的第一过滤机构、第二过滤机构和第三过滤机构，便于一次性进行多次过滤，有效的提升过滤效率，同时过滤操作简单，降低成本，实用性强，易于推广。
权利要求书

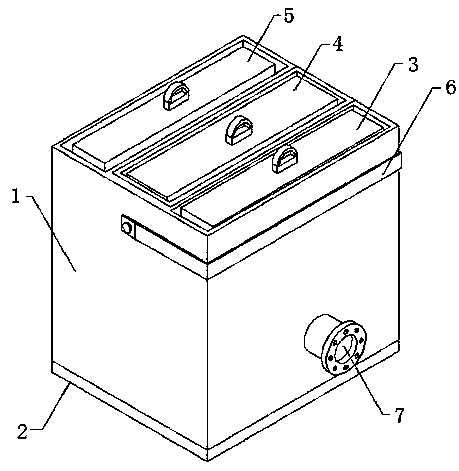

1.一种用于陶瓷制品原料生产制备的滤水设备，包括壳体(1)，其特征在于，所述壳体(1)的内部固定设有两个平行的分隔板(12)，两个平行的所述分隔板(12)将壳体(1)的内部依次分为第一过滤腔(9)、第二过滤腔(10)和第三过滤腔(11)，所述第一过滤腔(9)的内部穿插滑动连接有第一过滤机构(3)，所述第二过滤腔(10)的内部穿插滑动连接有第二过滤机构(4)，所述第三过滤腔(11)的内部穿插滑动连接有第三过滤机构(5)，所述壳体(1)一侧的底部穿插安装有进水管道(7)，所述壳体(1)另一侧的底部穿插安装有排水管道(8)。
2.根据权利要求1所述的一种用于陶瓷制品原料生产制备的滤水设备，其特征在于：所述第一过滤机构(3)、第二过滤机构(4)和第三过滤机构(5)均包括顶板(16)，三个所述顶板(16)的底端均固定设有过滤板(13)，三个所述过滤板(13)的底端均固定设有污泥收集槽(14)。
3.根据权利要求2所述的一种用于陶瓷制品原料生产制备的滤水设备，其特征在于：三个所述顶板(16)的顶端均固定设有把手(15)。
4.根据权利要求2所述的一种用于陶瓷制品原料生产制备的滤水设备，其特征在于：三个所述过滤板(13)的滤眼直径逐渐递减。
5.根据权利要求1所述的一种用于陶瓷制品原料生产制备的滤水设备，其特征在于：所述壳体(1)正面的顶部和背面的顶部均通过转动轴活动连接提杆(6)。
6.根据权利要求1所述的一种用于陶瓷制品原料生产制备的滤水设备，其特征在于：所述壳体(1)的底端固定设有橡胶底座(2)。
说明书
一种用于陶瓷制品原料生产制备的滤水设备
技术领域
本发明涉及一种滤水设备，特别涉及一种用于陶瓷制品原料生产制备的滤水设备。
背景技术
陶瓷，中国人早在约公元前8000-2000年(新石器时代)就发明了陶器。用陶土烧制的器皿叫陶器，用瓷土烧制的器皿叫瓷器。陶瓷则是陶器、炻器和瓷器的总称。古人称陶瓷为瓯。凡是用陶土和瓷土这两种不同性质的粘土为原料，经过配料、成型、干燥、焙烧等工艺流程制成的器物都可以叫陶瓷。
陶瓷制品原料生产制备时，往往会产生大量污水，现有的做法大都直接排放，不仅仅造成水资源浪费，而不利于环保，采用现有技术的滤水设备，造价高昂，一些中等小型企业难以接受，为此，提供一种用于陶瓷制品原料生产制备的滤水设备。
发明内容
本发明的目的在于提供一种用于陶瓷制品原料生产制备的滤水设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于陶瓷制品原料生产制备的滤水设备，包括壳体，所述壳体的内部固定设有两个平行的分隔板，两个平行的所述分隔板将壳体的内部依次分为第一过滤腔、第二过滤腔和第三过滤腔，所述第一过滤腔的内部穿插滑动连接有第一过滤机构，所述第二过滤腔的内部穿插滑动连接有第二过滤机构，所述第三过滤腔的内部穿插滑动连接有第三过滤机构，所述壳体一侧的底部穿插安装有进水管道，所述壳体另一侧的底部穿插安装有排水管道。
作为本发明的一种优选技术方案，所述第一过滤机构、第二过滤机构和第三过滤机构均包括顶板，三个所述顶板的底端均固定设有过滤板，三个所述过滤板的底端均固定设有污泥收集槽。
作为本发明的一种优选技术方案，三个所述顶板的顶端均固定设有把手。
作为本发明的一种优选技术方案，三个所述过滤板的滤眼直径逐渐递减。
作为本发明的一种优选技术方案，所述壳体正面的顶部和背面的顶部均通过转动轴活动连接提杆。
作为本发明的一种优选技术方案，所述壳体的底端固定设有橡胶底座。
与现有技术相比，本发明的有益效果是：本发明一种用于陶瓷制品原料生产制备的滤水设备，通过设有的第一过滤机构、第二过滤机构和第三过滤机构，便于一次性进行多次过滤，有效的提升过滤效率，同时过滤操作简单，降低成本，实用性强，易于推广。（发明人吴勇超）
