申请日2019.11.22
公开(公告)日2020.02.11
IPC分类号C02F9/04
摘要
一种含渣含油废水一级处理一体化设备，该设备为一个整体式装置，其包括依次相连的过滤区(1)、隔油区(2)、自搅拌调节室(3)、智能加药间(4)和沉淀区(5)，过滤区(1)底部设置有固定式格栅栏(7)，过滤区(1)中设置有抽提式筛网(8)，隔油区(2)上部设置有油水分离板(10)，隔油区(2)下部设置有四级隔油板(11)，隔油区(2)下侧部设置有排油口(12)，自搅拌调节室(3)底部和顶部交错设置有隔板(15)，智能加药间(4)设置有搅拌器(16)、智能控制器(17)和智能加药装置(18)，沉淀区(5)下方设置有污泥斗。极大提高了废水一级处理的效率，降低前期构建和后期运行维护成本。
权利要求书

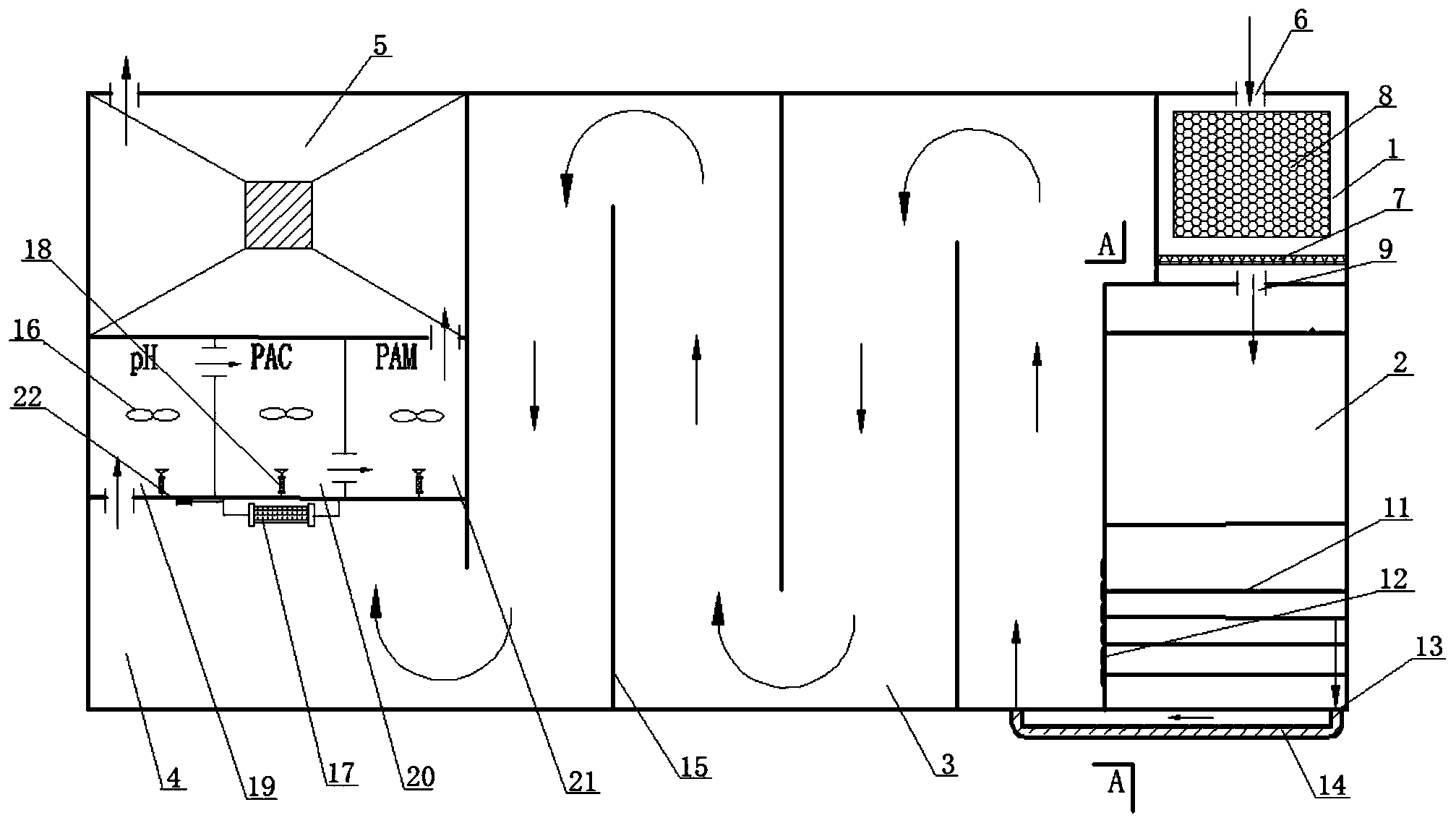

1.一种含渣含油废水一级处理一体化设备，其特征在于：该设备为一个整体式装置，所述该整体式装置包括依次相连的过滤区(1)、隔油区(2)、自搅拌调节室(3)、智能加药间(4)和沉淀区(5)，所述的过滤区(1)顶部设置有原水进水口(6)，过滤区(1)底部设置有固定式格栅栏(7)，过滤区(1)中设置有抽提式筛网(8)，过滤区(1)和隔油区(2)通过出水口(9)连通，所述的隔油区(2)上部设置有油水分离板(10)，隔油区(2)下部设置有四级隔油板(11)，隔油区(2)下侧部对应四级隔油板设置有排油口(12)，隔油区(2)底部的隔油区出水口(13)通过出水管道(14)与自搅拌调节室(3)连通，所述的自搅拌调节室(3)底部和顶部交错设置有隔板(15)，所述的自搅拌调节室(3)与智能加药间(4)连通，所述的智能加药间(4)设置有搅拌器(16)、智能控制器(17)和智能加药装置(18)，所述的智能控制器(17)和智能加药装置(18)连接，所述的智能加药间(4)与沉淀区(5)连通，所述的沉淀区(5)下方设置有污泥斗，沉淀区(5)上设置有排水口。
2.根据权利要求1所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的油水分离板(10)和四级隔油板(11)表面均涂抹有一层疏油层。
3.根据权利要求1所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的油水分离板(10)为弧形板，其弧度曲线为抛物线。
4.根据权利要求1所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的四级隔油板(11)中相邻隔油板沿着水流方向在高度上逐级递增。
5.根据权利要求1所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的智能加药间(4)包括相连通的调节区(23)和加药区(24)，所述的智能加药装置(18)设置在调节区(23)，所述的调节区(23)设置有探头传感器(22)，所述的探头传感器(22)与智能控制器(17)连接。
6.根据权利要求5所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的调节区(23)包括有依次相连通的酸碱加药间(19)、PAC间(20)以及PAM间(21)。
7.根据权利要求6所述的一种含渣含油废水一级处理一体化设备，其特征在于：所述的酸碱加药间(19)和PAC间(20)采用自流管道连通，所述的PAC间(20)和PAM间(21)采用U型连通器接通。
说明书
一种含渣含油废水一级处理一体化设备
技术领域
本发明涉及一种废水处理设备，更具体的说涉及一种含渣含油废水一级处理一体化设备，属于环保行业各类废水处理工艺的前端处理技术领域。
背景技术
目前，环保行业中废水处理的一级处理是二级生物处理的预处理过程，只有一级处理出水水质符合要求，才能保证二级生物处理运行平稳，进而确保二级出水水质达标。一级处理是去除废水中影响二级生物处理正常运转杂物的过程，主要包括去除水中悬浮物及悬浮状态的污染物、调节pH和其他减轻废水的腐化程度及后处理工艺负荷的过程。
针对不同废水中存在的不同污染物，应实施与之相对应的一级处理工艺。现有常规的废水一级处理过程涉及到的构筑物多且占据空间大，各个构筑物之间的衔接调试十分麻烦，因此亟需一种简化的废水一级处理一体化设备满足使用需求。
发明内容
本发明的目的在于针对现有技术中存在的上述问题，提供一种含渣含油废水一级处理一体化设备。
为实现上述目的，本发明的技术解决方案是：一种含渣含油废水一级处理一体化设备，该设备为一个整体式装置，所述该整体式装置包括依次相连的过滤区、隔油区、自搅拌调节室、智能加药间和沉淀区，所述的过滤区顶部设置有原水进水口，过滤区底部设置有固定式格栅栏，过滤区中设置有抽提式筛网，过滤区和隔油区通过出水口连通，所述的隔油区上部设置有油水分离板，隔油区下部设置有四级隔油板，隔油区下侧部对应四级隔油板设置有排油口，隔油区底部的隔油区出水口通过出水管道与自搅拌调节室连通，所述的自搅拌调节室底部和顶部交错设置有隔板，所述的自搅拌调节室与智能加药间连通，所述的智能加药间设置有搅拌器、智能控制器和智能加药装置，所述的智能控制器和智能加药装置连接，所述的智能加药间与沉淀区连通，所述的沉淀区下方设置有污泥斗，沉淀区上设置有排水口。
所述的油水分离板和四级隔油板表面均涂抹有一层疏油层。
所述的油水分离板为弧形板，其弧度曲线为抛物线。
所述的四级隔油板中相邻隔油板沿着水流方向在高度上逐级递增。
所述的智能加药间包括相连通的调节区和加药区，所述的智能加药装置设置在调节区，所述的调节区设置有探头传感器，所述的探头传感器与智能控制器连接。
所述的调节区包括有依次相连通的酸碱加药间、PAC间以及PAM间。
所述的酸碱加药间和PAC间采用自流管道连通，所述的PAC间和PAM间采用U型连通器接通。
与现有技术相比较，本发明的有益效果是：
1、本发明提供一种含渣含油废水一级处理一体化设备，首次将传统的废水处理工艺中的格栅池、隔油池、调节池以及加药间集中在一个装置内，集除渣、隔油、调节、加药和沉淀为一体，设备集成化程度高、占地面积小，各个内部构筑物尺寸灵活变化，可以处理多种不同水质和水量的废水;一体化设备安装调试简单、操作便捷，运维成本低，装置内个构筑物组装灵活，极大提高了废水一级处理的效率，降低前期构建和后期运行维护成本。
2、且本一体化设备各构筑物绝大部分采用自流自搅拌设计，减少了泵的使用和人员运营维护成本。（发明人杨汉中;陈学;古德长;张建武;柯珂;张彬;王海泉;刘清波;付岑瑶）
