申请日2019.11.22
公开(公告)日2020.02.04
IPC分类号C02F3/28; C02F103/28
摘要
本发明公开了一种高钙环境下防止结垢的造纸废水处理系统，包括厌氧反应器、水解酸化池、循环池、供料泵、污泥泵、气柜、营养盐罐和酸碱罐，所述水解酸化池的进水口和出水口通过液管分别与初沉池的出水口和循环池的进水口相连接，所述供料泵的一端通过液管与循环池的出水口相连接，所述供料泵的另一端通过液管与厌氧反应器的进水口相连接且管路上设有液体处理环，所述厌氧反应器的中水出口通过液管与清液池相连接且液管上设有分支并与循环池的中水入口相连接，通过在厌氧反应器的进水管路上安装液体处理环，避免晶核的产生，将厌氧反应器外循环管道出口改至供料泵前端，保证所有的回流的废水直接回流至厌氧反应器前端，有效避免结垢。
权利要求书

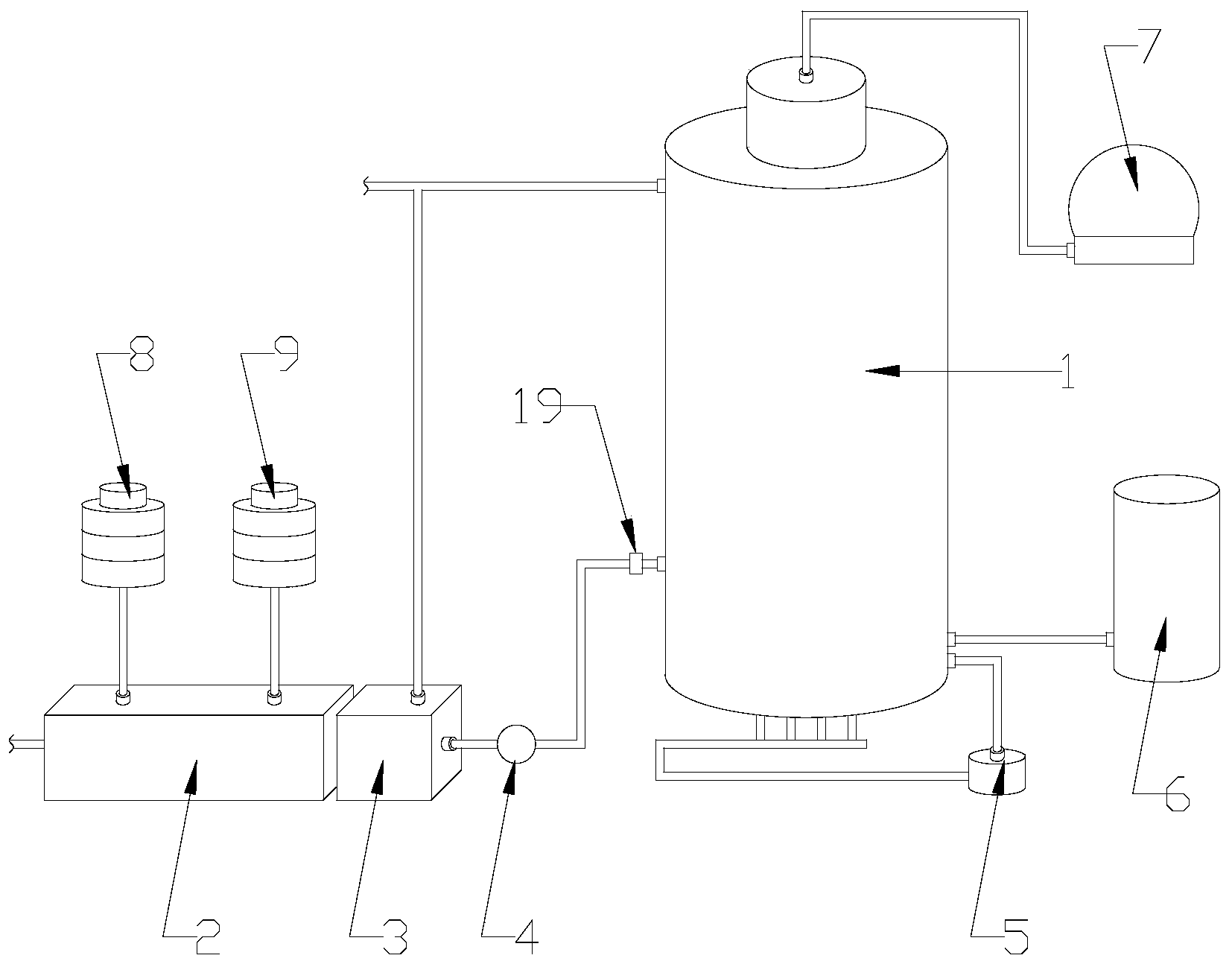

1.一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：包括厌氧反应器(1)、水解酸化池(2)、循环池(3)、供料泵(4)、污泥泵(6)、气柜(7)、营养盐罐(8)和酸碱罐(9)，所述水解酸化池(2)的进水口和出水口通过液管分别与初沉池的出水口和循环池(3)的进水口相连接，所述供料泵(4)的一端通过液管与循环池(3)的出水口相连接，所述供料泵(4)的另一端通过液管与厌氧反应器(1)的进水口相连接且管路上设有液体处理环(19)，所述厌氧反应器(1)的中水出口通过液管与清液池相连接且液管上设有分支并与循环池(3)的中水入口相连接，所述污泥泵(6)通过液管与厌氧反应器(1)的排泥口相连接，所述气柜(7)的进气口通过气管和厌氧反应器(1)的排气口相连接，所述营养盐罐(8)的营养盐出料口和酸碱罐(9)的酸碱出料口分别通过液管与水解酸化池(2)的营养盐进料口和酸碱进料口相连接。
2.如权利要求1所述的一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：所述厌氧反应器(1)包括壳体(11)、第一三相分离器(12)、第二三相分离器(13)、布水器(14)、气液分离器(15)、第一上升管(16)、第二上升管(17)和下降管(18)，所述第一三相分离器(12)、第二三相分离器(13)和布水器(14)从上至下依次设置在壳体(11)内部，所述气液分离器(15)设置在壳体(11)的顶部，所述第一上升管(16)的两端分别与气液分离器(15)和第一三相分离器(12)相连接，所述第二上升管(17)的两端分别与气液分离器(15)和第二三相分离器(13)相连接，所述下降管(18)的两端分别与气液分离器(15)和布水器(14)相连接，所述厌氧反应器(1)的中水出口位于第一三相分离器(12)之上，所述厌氧反应器(1)的进水口和排泥口均位于第二三相分离器(13)之下。
3.如权利要求2所述的一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：还包括循环泵(5)，所述循环泵(5)的两端通过液管分别与厌氧反应器(5)的循环出口和循环进口相连接，所述厌氧反应器(5)的循环出口和循环进口均位于第二三相分离器(13)之下。
4.如权利要求1所述的一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：所述厌氧反应器(1)的进水口的进水温度为33～38℃。
5.如权利要求1所述的一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：所述厌氧反应器(1)的进水口的进水温度变化在一天内<±2℃。
6.如权利要求1所述的一种高钙环境下防止结垢的造纸废水处理系统，其特征在于：所述水解酸化池(2)的预酸化度为35～45%。
说明书
一种高钙环境下防止结垢的造纸废水处理系统
【技术领域】
本发明涉及造纸废水处理的技术领域，特别是一种高钙环境下防止结垢的造纸废水处理系统的技术领域。
【背景技术】
近年由于国家政策对于造纸行业减排的要求,吨纸耗水量不断减少,但是由于大量的中水回用于生产系统中,导致造纸废水中的钙离子浓度大幅度升高,远远超过了厌氧反应器的进水设计钙离子浓度，导致厌氧反应器中出现大量的碳酸钙沉淀。碳酸钙沉淀会造成厌氧反应器内件结垢，影响内循环的形成。同时，碳酸钙在厌氧颗粒污泥表面沉积后会促进污泥之间的粘结聚集，形成沟流和阻塞，降低有机物在污泥中的传质效率，还会引起污泥灰分上升，活性成分被逐步淘汰，无机成分占据大量空间，并且，未钙化的颗粒污泥会在被表面坚硬的钙化颗粒污泥磨碎后流失，造成厌氧反应器的处理效率降低，出水浓度高。
目前，针对厌氧反应器管道内件结垢的问题，行业内大部分企业的做法是定期开罐对厌氧反应器内部进行检修，对结垢的管道进行疏通。针对厌氧颗粒污泥钙化，则是通过定期排出厌氧反应器底部钙化污泥，补充外购的活性较高的厌氧颗粒污泥来维持厌氧反应器的正常运行。但是，这样做法存在以下问题：
1.厌氧颗粒污泥价格较高，目前市价为1500元/吨，运行成本高;
2.不能从根本上解决问题，内部运行环境得不到改善，污泥钙化的问题仍然存在，需要不断补泥;
3.在钙化污泥的排出过程中，由于处于运行状态，反应器内泥水流动性较高，大部分未钙化污泥也随之一起排出，损失较大。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种高钙环境下防止结垢的造纸废水处理系统，能够避免在高钙废水处理过程中，厌氧反应器内管道和厌氧颗粒污泥结垢。
为实现上述目的，本发明提出了一种高钙环境下防止结垢的造纸废水处理系统，包括厌氧反应器、水解酸化池、循环池、供料泵、污泥泵、气柜、营养盐罐和酸碱罐，所述水解酸化池的进水口和出水口通过液管分别与初沉池的出水口和循环池的进水口相连接，所述供料泵的一端通过液管与循环池的出水口相连接，所述供料泵的另一端通过液管与厌氧反应器的进水口相连接且管路上设有液体处理环，所述厌氧反应器的中水出口通过液管与清液池相连接且液管上设有分支并与循环池的中水入口相连接，所述污泥泵通过液管与厌氧反应器的排泥口相连接，所述气柜的进气口通过气管和厌氧反应器的排气口相连接，所述营养盐罐的营养盐出料口和酸碱罐的酸碱出料口分别通过液管与水解酸化池的营养盐进料口和酸碱进料口相连接。
作为优选，所述厌氧反应器包括壳体、第一三相分离器、第二三相分离器、布水器、气液分离器、第一上升管、第二上升管和下降管，所述第一三相分离器、第二三相分离器和布水器从上至下依次设置在壳体内部，所述气液分离器设置在壳体的顶部，所述第一上升管的两端分别与气液分离器和第一三相分离器相连接，所述第二上升管的两端分别与气液分离器和第二三相分离器相连接，所述下降管的两端分别与气液分离器和布水器相连接，所述厌氧反应器的中水出口位于第一三相分离器之上，所述厌氧反应器的进水口和排泥口均位于第二三相分离器之下。
作为优选，还包括循环泵，所述循环泵的两端通过液管分别与厌氧反应器的循环出口和循环进口相连接，所述厌氧反应器的循环出口和循环进口均位于第二三相分离器之下。
作为优选，所述厌氧反应器的进水口的进水温度为33～38℃。
作为优选，所述厌氧反应器的进水口的进水温度变化在一天内<±2℃。
作为优选，所述水解酸化池的预酸化度为35～45%。
本发明的有益效果：本发明通过在厌氧反应器的进水管路上安装液体处理环，避免晶核的产生，将厌氧反应器外循环管道出口从预酸化池出口改至供料泵前端，保证所有的回流的废水直接回流至厌氧反应器前端，配合进水温度变化和预酸化度的控制，有效解决现存于高钙废水处理过程中造成的厌氧反应器内管道和厌氧颗粒污泥结垢的问题;通过设置循环泵，搅拌物料，使壳体底部内布水均匀。（发明人吴笑冬）
