基于平板陶瓷过滤膜家用污水过滤技术

发布时间:2019-6-28 8:32:57

  申请日2018.05.21

  公开(公告)日2019.01.11

  IPC分类号B01D63/08; C02F1/44; C02F9/02

  摘要

  本实用新型公开了一种基于平板陶瓷过滤膜的家用污水过滤装置,包括底板,本实用新型将家用洗菜洗水果等污水倒入进水斗中,污水进入滤水箱中的污水由平板陶瓷膜进一步过滤,同时在使用一定时间后,按压滤水箱两侧壁的按压块,使得推杆将限位槽中的限位杆推离限位槽,从而限位杆滑入凹槽中,向下滑动平板陶瓷膜,从而将平板陶瓷膜拆离滤水箱,因而可以对平板陶瓷膜表面进行清洗和维护,以提高平板陶瓷膜的过滤性能,同时过滤后的污水变成清水进入蓄水箱,开启水泵从流水管中流出可以对其他物件进行清洗,再次清洗的清水从盥洗盆通过软管进入积水箱,而后将积水箱中的水再倒入进水斗中,形成循环用水,提高了水资源的利用率,降低了家用用水的浪费。

  权利要求书

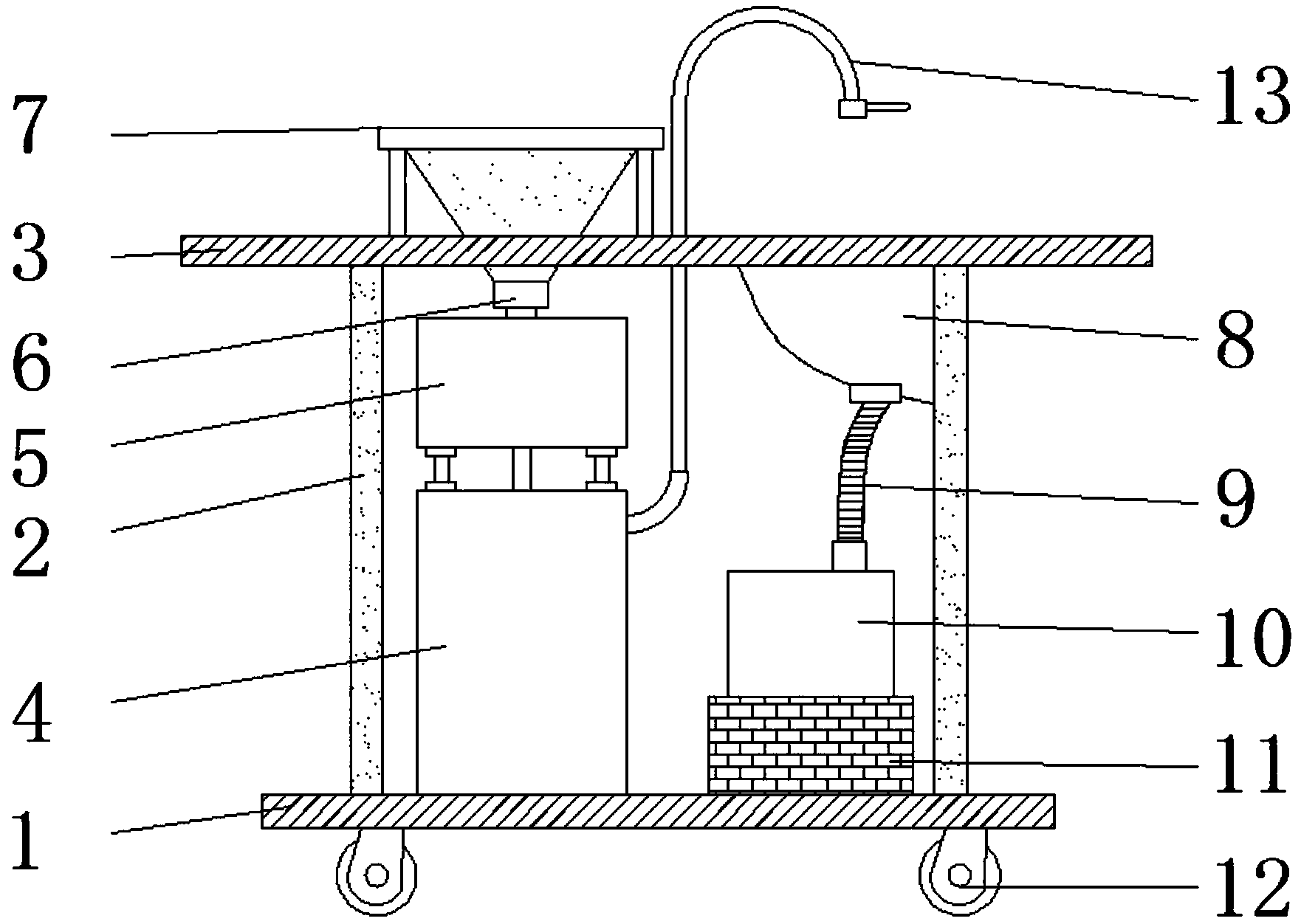

  1.一种基于平板陶瓷过滤膜的家用污水过滤装置,包括底板(1),其特征在于,所述底板(1)与操作台(3)通过四个对称且垂直设置的支撑柱(2)固定连接,且操作台(3)上固定安装有进水斗(7);所述进水斗(7)的出水口贯穿操作台(3)并与连接座(6)的一端固定连接,且连接座(6)的另一端与导管的一端固定连接,导管的另一端延伸滤水箱(17)中,所述滤水箱(17)的底部通过拆卸装置连接有平板陶瓷膜(16),且滤水箱(17)固定安装在过滤箱(5)内部的上表面,所述过滤箱(5)固定安装在蓄水箱(4)的顶部,蓄水箱(4)通过连管与过滤箱(5)相互连通,且蓄水箱(4)固定安装在底板(1)的上表面;所述蓄水箱(4)内部的下表面安装有水泵(14),且水泵(14)通过输水管与固定安装在操作台(3)上的流水管(13)相互连通,流水管(13)上安装有阀门;所述流水管(13)出水口对应的操作台(3)上固定安装有盥洗盆(8),且盥洗盆(8)的出水口与软管(9)的一端连接,软管(9)的另一端从积水箱(10)的进水口中延伸至积水箱(10)中,所述积水箱(10)放置在稳定环(11)中,且稳定环(11)固定安装在底板(1)的上表面。

  2.根据权利要求1所述的一种基于平板陶瓷过滤膜的家用污水过滤装置,其特征在于,所述拆卸装置由按压块(18)、弹簧一(19)、推杆(20)、限位槽(21)、限位杆(22)、凹槽(23)和弹簧二(24)组成,所述滤水箱(17)底部的两侧壁开设有两个对称设置的限位槽(21),且限位槽(21)内滑动连接有推杆(20)的一端,所述推杆(20)的另一端延伸出限位槽(21)并与按压块(18)的内圈固定连接,且按压块(18)内圈的两侧通过两个对称设置的弹簧一(19)与滤水箱(17)外侧壁固定连接,所述平板陶瓷膜(16)与滤水箱(17)底部侧壁滑动连接,且平板陶瓷膜(16)的两侧壁开设有两个对称设置的凹槽(23),所述凹槽(23)内滑动连接有限位杆(22),且限位杆(22)的一端通过弹簧二(24)与弹簧二(24)侧壁固定连接,限位杆(22)的另一端延伸至对应的限位槽(21)内并与限位槽(21)内的推杆(20)相互接触。

  3.根据权利要求1所述的一种基于平板陶瓷过滤膜的家用污水过滤装置,其特征在于,所述连接座(6)上表面滑动连接有过滤筒(25),且过滤筒(25)靠近顶部的侧壁安装有转动连接的拉手(26),过滤筒(25)侧壁开设有若干个相同的通孔。

  4.根据权利要求1所述的一种基于平板陶瓷过滤膜的家用污水过滤装置,其特征在于,所述蓄水箱(4)内部的上表面安装有若干个加热管(15),且加热管(15)均通过导线与电源插头电性连接。

  5.根据权利要求1所述的一种基于平板陶瓷过滤膜的家用污水过滤装置,其特征在于,所述底板(1)的下表面滚动连接有两个相互对称的滚轮(12),且底板(1)的侧面安装有与滚轮(12)相匹配的制动装置。

  说明书

  一种基于平板陶瓷过滤膜的家用污水过滤装置

  技术领域

  本实用新型涉及一种污水过滤装置,具体是一种基于平板陶瓷过滤膜的家用污水过滤装置。

  背景技术

  现有的家庭中的生活用水得不到很好的过滤循环利用,导致很多生活用水的浪费,而现有的一些家用污水过滤装置不具备很好的过滤膜,先采用一种平板陶瓷膜板为过滤器,平板陶瓷膜面密布微孔,根据在一定的膜孔径范围内,渗透的物质分子直径不同则渗透率不同,以膜两侧的压力差为驱动力,膜为过滤介质,在一定压力作用下,当料液流过膜表面时,只允许水、无机盐、小分子物质透过膜,而阻止水中的悬浮物、胶和微生物等大分子物质通过,从而可提高过滤水质,因此需要一种基于平板陶瓷过滤膜的家用污水过滤装置,来提高对家用污水的过滤循环利用。

  实用新型内容

  本实用新型的目的在于提供一种基于平板陶瓷过滤膜的家用污水过滤装置以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:

  一种基于平板陶瓷过滤膜的家用污水过滤装置,包括底板,所述底板与操作台通过四个对称且垂直设置的支撑柱固定连接,且操作台上固定安装有进水斗;所述进水斗的出水口贯穿操作台并与连接座的一端固定连接,且连接座的另一端与导管的一端固定连接,导管的另一端延伸滤水箱中,所述滤水箱的底部通过拆卸装置连接有平板陶瓷膜,且滤水箱固定安装在过滤箱内部的上表面,所述过滤箱固定安装在蓄水箱的顶部,蓄水箱通过连管与过滤箱相互连通,且蓄水箱固定安装在底板的上表面;所述蓄水箱内部的下表面安装有水泵,且水泵通过输水管与固定安装在操作台上的流水管相互连通,流水管上安装有阀门;所述流水管出水口对应的操作台上固定安装有盥洗盆,且盥洗盆的出水口与软管的一端连接,软管的另一端从积水箱的进水口中延伸至积水箱中,所述积水箱放置在稳定环中,且稳定环固定安装在底板的上表面。

  作为本实用新型进一步的方案:所述拆卸装置由按压块、弹簧一、推杆、限位槽、限位杆、凹槽和弹簧二组成,所述滤水箱底部的两侧壁开设有两个对称设置的限位槽去,且限位槽内滑动连接有推杆的一端,所述推杆的另一端延伸出限位槽并与按压块的内圈固定连接,且按压块内圈的两侧通过两个对称设置的弹簧一与滤水箱外侧壁固定连接,所述平板陶瓷膜与滤水箱底部侧壁滑动连接,且平板陶瓷膜的两侧壁开设有两个对称设置的凹槽,所述凹槽内滑动连接有限位杆,且限位杆的一端通过弹簧二与弹簧二侧壁固定连接,限位杆的另一端延伸至对应的限位槽内并与限位槽内的推杆相互接触。

  作为本实用新型进一步的方案:所述连接座上表面滑动连接有过滤筒,且过滤筒靠近顶部的侧壁安装有转动连接的拉手,过滤筒侧壁开设有若干个相同的通孔。

  作为本实用新型进一步的方案:所述蓄水箱内部的上表面安装有若干个加热管,且加热管均通过导线与电源插头电性连接。

  作为本实用新型进一步的方案:所述底板的下表面滚动连接有两个相互对称的滚轮,且底板的侧面安装有与滚轮相匹配的制动装置。

  与现有技术相比,本实用新型的有益效果是:本实用新型将家用洗菜洗水果等污水倒入进水斗中,污水由过滤筒进行初步过滤,将一些菜叶等滤渣过滤在过滤筒中,待到一定量后将过滤筒滑出连接座将滤渣处理,而进入滤水箱中的污水由平板陶瓷膜进一步过滤,同时在使用一定时间后,按压滤水箱两侧壁的按压块,使得推杆将限位槽中的限位杆推离限位槽,限位杆在限位槽滑离限位槽时压缩弹簧二,从而限位杆滑入凹槽中,向下滑动平板陶瓷膜,从而将平板陶瓷膜拆离滤水箱,因而可以对平板陶瓷膜表面进行清洗和维护,以提高平板陶瓷膜的过滤性能,同时过滤后的污水变成清水进入蓄水箱,由加热管对其进行加热,开启水泵从流水管中流出可以对其他物件进行清洗,加热后的清水提高了使用者的舒适度,同时再次清洗的清水从盥洗盆通过软管进入积水箱,而后将积水箱中的水再倒入进水斗中,形成循环用水,从而提高了水资源的利用率,降低了家用用水的浪费。
