申请日2018.05.21
公开(公告)日2019.01.01
IPC分类号E03F1/00; E03F3/02; E03F5/10; B01D36/04
摘要
一种用于城市蓄排结构的水处理系统，包括排水管道，排水管道下端与下水道连接，排水管道侧壁上设有第一导水管，第一导水管一端与排水管道连接，另一端与蓄水仓连接，蓄水仓底部设有第二导水管，第二导水管下端与沉淀仓顶部连接，沉淀仓两端端面上分别设有一根第三导水管，两根第三导水管的下端分别与第一水处理仓和第二水处理仓连接，第一水处理仓和第二水处理仓的下端均设有一根第四导水管。采用上述结构，能够将雨水进行收集处理后重新投入城市供水系统中，在解决城市排水困难问题的情况下，减少水资源浪费。
权利要求书

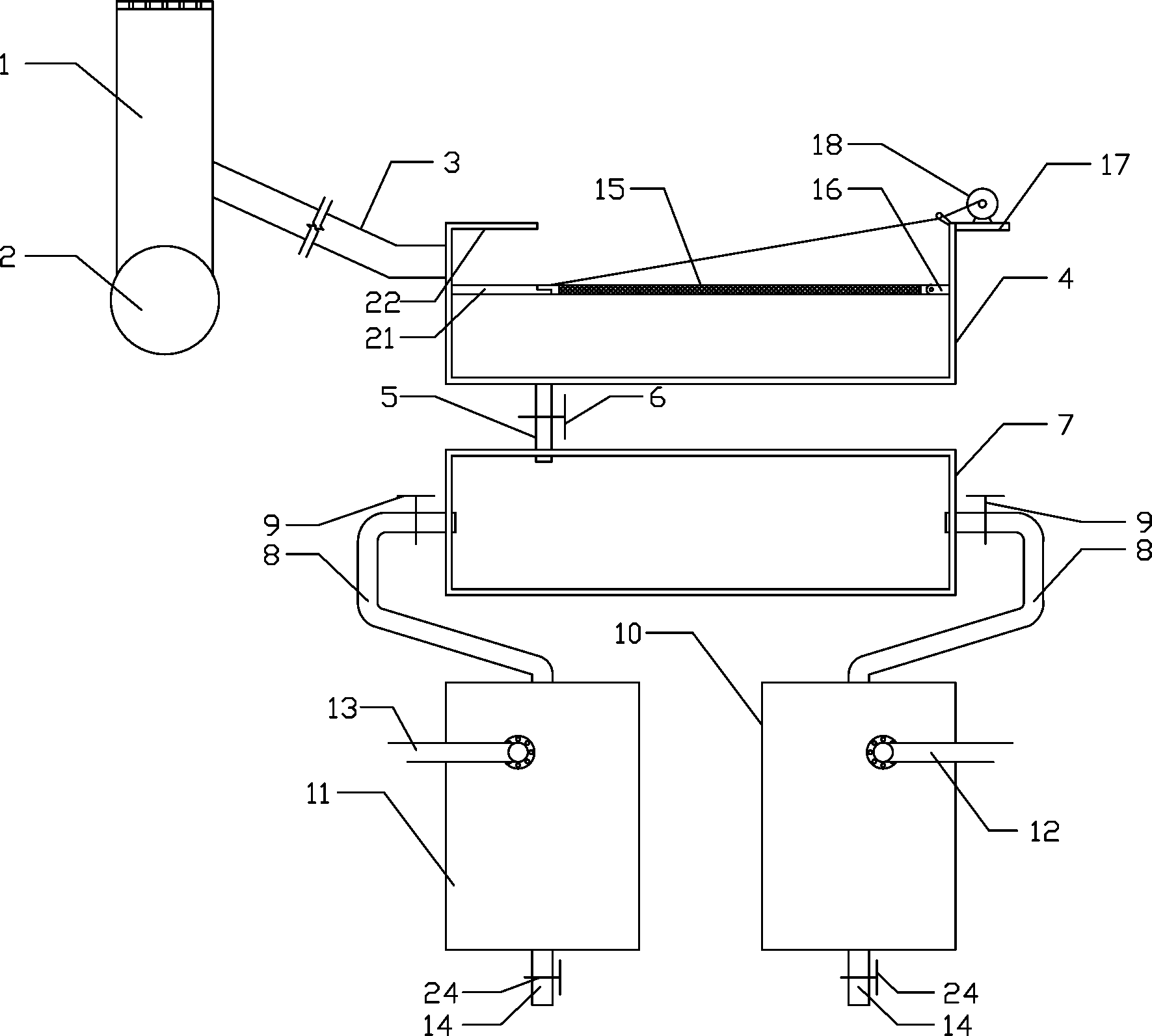

1.一种用于城市蓄排结构的水处理系统，包括排水管道(1)，其特征是：排水管道(1)下端与下水道(2)连接，排水管道(1)侧壁上设有第一导水管(3)，第一导水管(3)一端与排水管道(1)连接，另一端与蓄水仓(4)连接，蓄水仓(4)底部设有第二导水管(5)，第二导水管(5)下端与沉淀仓(7)顶部连接，沉淀仓(7)两端端面上分别设有一根第三导水管(8)，两根第三导水管(8)的下端分别与第一水处理仓(10)和第二水处理仓(11)连接，第一水处理仓(10)和第二水处理仓(11)的下端均设有一根第四导水管(14)。
2.根据权利要求1所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的蓄水仓(4)采用顶面开口的结构，蓄水仓(4)内设有过滤网板(15)和固定板(21)，固定板(21)固定设置在内一端的中部位置上，过滤网板(15)一端与远离固定板(21)的蓄水仓(4)端部内壁上设置的铰接耳板(16)铰接，另一端搭设在固定板(21)上，所述的蓄水仓(4)设有铰接耳板(16)的一端端壁上沿设有支撑板(17)，支撑板(17)上设有牵引电机(18)，牵引电机(18)的转轴上设有牵引绳(19)，牵引绳(19)一端与牵引电机(18)的转轴固定连接，另一端与过滤网板(15)靠近固定板(21)的一端固定连接。
3.根据权利要求2所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的蓄水仓(4)设有铰接耳板(16)的一端端壁上沿上设有导向轮(20)，牵引绳(19)穿过导向轮(20)设置。
4.根据权利要求2所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的蓄水仓(4)设有固定板(21)的一端端壁上设有供第一导水管(3)穿过的通孔(23)，所述的蓄水仓(4)顶部上设有顶板(22)，顶板(22)的长度等于固定板(21)的长度，且顶板(22)的长度大于蓄水仓(4)内的第一导水管(3)长度。
5.根据权利要求2所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的过滤网板(15)上设有多个均布设置的固定柱(151)。
6.根据权利要求1所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的第二导水管(5)上设有第一阀门(6)，所述的第三导水管(8)上设有第二阀门(9)，所述的第四导水管(14)上设有第三阀门(24)。
7.根据权利要求1所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的第一水处理仓(10)侧壁上设有第一处理剂输入管(12)，所述的第二水处理仓(11)上设有第二处理剂输入管(13)。
8.根据权利要求1所述的一种用于城市蓄排结构的水处理系统，其特征在于：所述的第三导水管(8)与沉淀仓(7)的连接端位于第三导水管(8)端面的中部。
说明书
一种用于城市蓄排结构的水处理系统
技术领域
本实用新型涉及城市蓄排水领域，特别是一种用于城市蓄排结构的水处理系统。
背景技术
城市排水工程与整个城市息息相关，若排水工程质量不达标，将严重影响城市正常运作，尤其是在下雨天气，由于排水量猛增，很容易发生城市内涝的情况，若能够将这部分水进行收集并处理后重复使用，一方面能够缓解城市排水系统压力，另一方面也能够减少水资源浪费，实现可持续发展。
发明内容
本实用新型所要解决的技术问题是提供一种用于城市蓄排结构的水处理系统，能够将雨水进行收集处理后重新投入城市供水系统中，在解决城市排水困难问题的情况下，减少水资源浪费。
为解决上述技术问题，本实用新型所采用的技术方案是：一种用于城市蓄排结构的水处理系统，包括排水管道，排水管道下端与下水道连接，排水管道侧壁上设有第一导水管，第一导水管一端与排水管道连接，另一端与蓄水仓连接，蓄水仓底部设有第二导水管，第二导水管下端与沉淀仓顶部连接，沉淀仓两端端面上分别设有一根第三导水管，两根第三导水管的下端分别与第一水处理仓和第二水处理仓连接，第一水处理仓和第二水处理仓的下端均设有一根第四导水管。
优选的方案中，所述的蓄水仓采用顶面开口的结构，蓄水仓内设有过滤网板和固定板，固定板固定设置在内一端的中部位置上，过滤网板一端与远离固定板的蓄水仓端部内壁上设置的铰接耳板铰接，另一端搭设在固定板上，所述的蓄水仓设有铰接耳板的一端端壁上沿设有支撑板，支撑板上设有牵引电机，牵引电机的转轴上设有牵引绳，牵引绳一端与牵引电机的转轴固定连接，另一端与过滤网板靠近固定板的一端固定连接。
优选的方案中，所述的蓄水仓设有铰接耳板的一端端壁上沿上设有导向轮，牵引绳穿过导向轮设置。
优选的方案中，所述的蓄水仓设有固定板的一端端壁上设有供第一导水管穿过的通孔，所述的蓄水仓顶部上设有顶板，顶板的长度等于固定板的长度，且顶板的长度大于蓄水仓内的第一导水管长度。
优选的方案中，所述的过滤网板上设有多个均布设置的固定柱。
优选的方案中，所述的第二导水管上设有第一阀门，所述的第三导水管上设有第二阀门，所述的第四导水管上设有第三阀门。
优选的方案中，所述的第一水处理仓侧壁上设有第一处理剂输入管，所述的第二水处理仓上设有第二处理剂输入管。
优选的方案中，所述的第三导水管与沉淀仓的连接端位于第三导水管端面的中部。
本实用新型所提供的一种用于城市蓄排结构的水处理系统，通过采用上述结构，具有以下有益效果：
(1)通过将雨水收集并处理后，实现雨水的循环使用，不仅解决了城市内涝问题，也充分利用了水资源，减少了水资源浪费;
(2)通过不同的处理仓进行处理，将雨水分级处理用于不同的地方，处理等级较高的可以直接作为生活用水，而处理等级较低的则用于农田灌溉等。
