申请日2018.05.21
公开(公告)日2019.01.11
IPC分类号C02F9/04
摘要
一种印刷厂制版废水处理回用设备，本实用新型涉及工业废水技术领域;所述的废水收集池的出水口与PH中和池的进水口连接，所述的PH中和池的出水口与压滤机的进水口连接，压滤机下端四角均固定有支撑柱，压滤机下方设置有污泥收集箱，压滤机的出水口通过螺杆泵与过滤池的进水口连接，过滤池内壁上设有过滤层，过滤层的两边均嵌设在固定板内，固定板分别通过螺栓固定在过滤池的侧壁上，活性炭层插设在一号布层和二号布层之间，过滤池的一侧下端设有出水管，出水管另一端悬设在储水池的上方，通过螺杆泵将废水从废水收集池内抽出，然后再一步一步的转化，其操作简单，处理效果好，且其成本低，本实用新型具有结构简单，设置合理，制作成本低等优点。
权利要求书

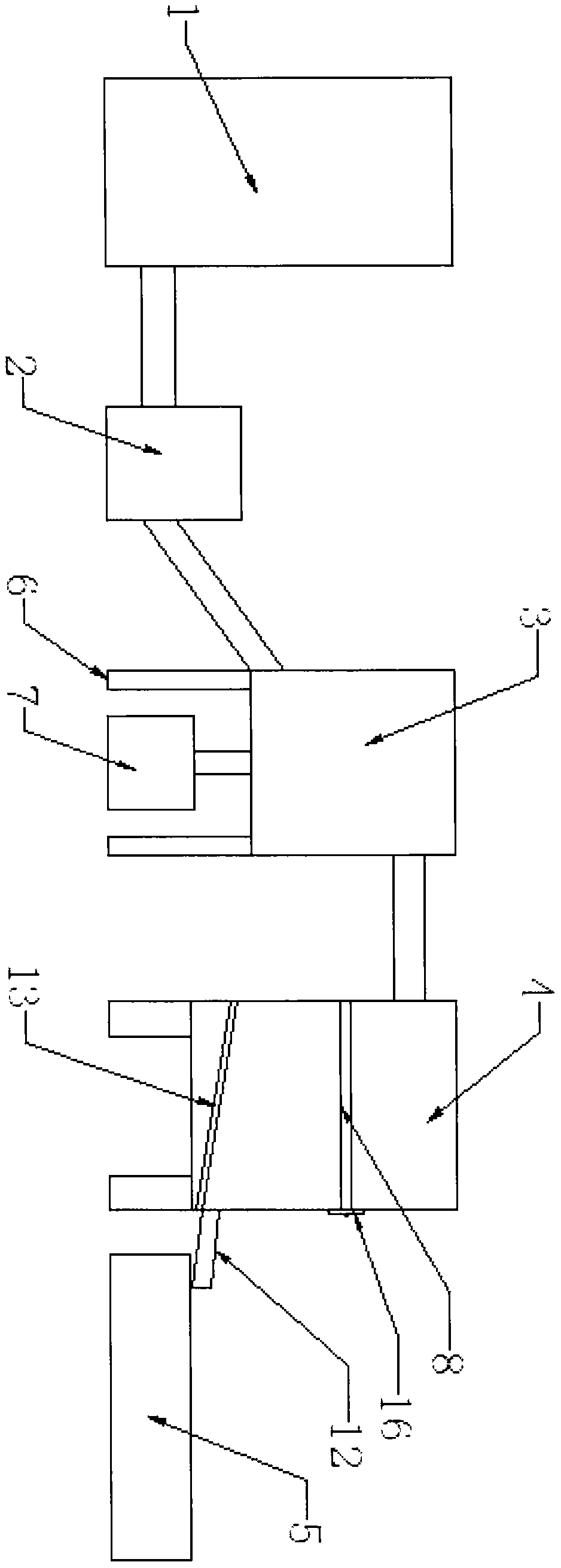

1.一种印刷厂制版废水处理回用设备，其特征在于：它包含废水收集池(1)、PH中和池(2)、压滤机(3)、过滤池(4)和储水池(5)，所述的废水收集池(1)的出水口通过螺杆泵与PH中和池(2)的进水口连接，所述的PH中和池(2)的出水口通过螺杆泵与压滤机(3)的进料口连接，所述的压滤机(3)下端四角均固定有支撑柱(6)，所述的压滤机(3)下方设置有污泥收集箱(7)，所述的污泥收集箱(7)设置在地面上，且污泥收集箱(7)的进料口与压滤机(3)下方的出料口对应设置，所述的压滤机(3)的出水口通过螺杆泵与过滤池(4)的进水口连接，所述的过滤池(4)内壁上设有过滤层(8)，所述过滤层(8)的两边均嵌设在固定板(8-1)内，且通过螺栓固定连接，所述的固定板(8-1)分别通过螺栓固定在过滤池(4)的侧壁上，所述的过滤层(8)由一号布层(9)、二号布层(10)和活性炭层(11)构成，所述一号布层(9)与二号布层(10)的三边缝设为一体，所述的活性炭层(11)插设在一号布层(9)和二号布层(10)之间，所述过滤池(4)的一侧下端设有出水管(12)，所述的出水管(12)另一端悬设在储水池(5)的上方。
2.根据权利要求1所述的一种印刷厂制版废水处理回用设备，其特征在于：所述过滤池(4)的下端设有导流板(13)，所述的导流板(13)四边分别与过滤池(4)四侧的侧壁固定连接，且该导流板(13)相邻于出水管(12)的一端低于出水管(12)的管口设置，另一端高于出水管(12)的管口设置。
3.根据权利要求1所述的一种印刷厂制版废水处理回用设备，其特征在于：所述的过滤池(4)上端位于储水池(5)上方的一侧上设有开口(14)，所述过滤池(4)内的前后两侧的侧壁上均固定有滑块(15)，且该滑块(15)与开口(14)呈同一水平面设置，两侧的固定板(8-1)滑动插设在滑块(15)内。
4.根据权利要求3所述的一种印刷厂制版废水处理回用设备，其特征在于：所述的开口(14)外侧设有挡板(16)，所述挡板(16)的两侧分别固定在两侧的固定板(8-1)上，其上端旋接在过滤池(4)的侧壁上。
5.根据权利要求4所述的一种印刷厂制版废水处理回用设备，其特征在于：所述的挡板(16)内侧壁的四周上设有橡胶垫(17)。
6.根据权利要求4所述的一种印刷厂制版废水处理回用设备，其特征在于：所述的挡板(16)外侧壁上设有把手(18)。
说明书
一种印刷厂制版废水处理回用设备
技术领域
本实用新型涉及工业废水技术领域，具体涉及一种印刷厂制版废水处理回用设备。
背景技术
制版生产过程中会产生高污染废液，这种废液的色度、悬浮物浓度、COD化学需氧量、BOD生化需氧量等污染指数都很高，而且由于废水的水量和水质不固定比较难处理，通常制版废液的处理采用生物化学法，但是在实际运行过程中处理效果不理想，其主要原因是由于染色的种类改变，造成所排出的废水的组分变化较大，废液的水量也有较大变化，更有某些生产工艺中采用的添加剂不利于生物反应菌种的生长，所以采用生物处理方法难以做到完全达标排放，其他已经被采用的生物化学方法，往往由于处理技术单一，解决不了处理效果和处理成本之间的矛盾，亟待改进。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的印刷厂制版废水处理回用设备，通过螺杆泵将废水从废水收集池内抽出，然后再一步一步的转化，其操作简单，处理效果好，且其成本低。
为实现上述目的，本实用新型采用的技术方案是：它包含废水收集池、PH中和池、压滤机、过滤池和储水池，所述的废水收集池的出水口通过螺杆泵与PH中和池的进水口连接，所述的PH中和池的出水口通过螺杆泵与压滤机的进料口连接，所述的压滤机下端四角均固定有支撑柱，所述的压滤机下方设置有污泥收集箱，所述的污泥收集箱设置在地面上，且污泥收集箱的进料口与压滤机下方的出料口对应设置，所述的压滤机的出水口通过螺杆泵与过滤池的进水口连接，所述的过滤池内壁上设有过滤层，所述过滤层的两边均嵌设在固定板内，且通过螺栓固定连接，所述的固定板分别通过螺栓固定在过滤池的侧壁上，所述的过滤层由一号布层、二号布层和活性炭层构成，所述一号布层与二号布层的三边缝设为一体，所述的活性炭层插设在一号布层和二号布层之间，所述过滤池的一侧下端设有出水管，所述的出水管另一端悬设在储水池的上方。
进一步地，所述过滤池的下端设有导流板，所述的导流板四边分别与过滤池四侧的侧壁固定连接，且该导流板相邻于出水管的一端低于出水管的管口设置，另一端高于出水管的管口设置。
进一步地，所述的过滤池上端位于储水池上方的一侧上设有开口，所述过滤池内的前后两侧的侧壁上均固定有滑块，且该滑块与开口呈同一水平面设置，两侧的固定板滑动插设在滑块内。
进一步地，所述的开口外侧设有挡板，所述挡板的两侧分别固定在两侧的固定板上，其上端旋接在过滤池的侧壁上。
进一步地，所述的挡板内侧壁的四周上设有橡胶垫。
进一步地，所述的挡板外侧壁上设有把手。
采用上述结构后，本实用新型有益效果为：本实用新型所述的一种印刷厂制版废水处理回用设备，通过螺杆泵将废水从废水收集池内抽出，然后再一步一步的转化，其操作简单，处理效果好，且其成本低，本实用新型具有结构简单，设置合理，制作成本低等优点。
