申请日2018.04.13
公开(公告)日2019.04.26
IPC分类号C02F1/66
摘要
本实用新型公开了一种污水处理系统中石灰自动加药装置,在污水处理工艺中间环节增加石灰自动加药控制系统,进而完善污水处理工艺流程,通过升级改造,采用PLC控制石灰下料、称重、配置、投加这几个重要环节。实现了自动化控制,有效降低了人工成本,设备配件成本;并且提高了石灰投加的稳定性,降低了工艺控制难度;提高了配置石灰乳液浓度的精度,进而降低了石灰原材料成本。
权利要求书
1.一种污水处理系统中石灰自动加药装置,其特征在于:包括
石灰下料系统,所述石灰下料系统包括石灰仓,所述石灰仓下料口处安装有称重平台,所述称重平台下方设置有卸料器,所述称重平台检测到石灰重量达到预设值时,所述卸料器进行卸料,所述称重平台上设置有称重传感器;
石灰配制系统,包括石灰配制罐及用于存储配制好的石灰的储罐,所述石灰配制罐与所述石灰仓之间通过管道连通,所述石灰仓内的石灰通过螺旋输送机输送至所述石灰配制罐中,所述石灰配制罐中还设置有搅拌器,所述石灰配制罐连接有自来水管道,与供水系统连接,所述自来水管道上设置有流量计;
投加系统,包括连接所述储罐底部的投加管道,所述投加管道上设置有投加泵;
反应系统,包括反应池,所述反应池内设置有用于将污水与石灰中和的混合槽,所述混合槽内设置有pH检测计;
控制系统,控制所述石灰下料系统、石灰配置系统及投加系统的工作。
2.根据权利要求1所述的污水处理系统中石灰自动加药装置,其特征在于:所述储罐和石灰配制罐内均安装有超声波液位计,用于监测罐内石灰乳液液位。
3.根据权利要求1所述的污水处理系统中石灰自动加药装置,其特征在于:所述卸料器采用变频卸料器。
4.根据权利要求1所述的污水处理系统中石灰自动加药装置,其特征在于:所述石灰下料口安装电动控制阀,由所述控制系统控制其开合。
5.根据权利要求1所述的污水处理系统中石灰自动加药装置,其特征在于:所述控制系统包括上位机与PLC控制器,所述上位机可接收称重传感器、pH检测计的反馈数据,通过与预设值比对后,发出指令给所述PLC控制器,所述PLC控制器控制所述石灰下料系统、石灰配制系统及投加系统工作。
6.根据权利要求5所述的污水处理系统中石灰自动加药装置,其特征在于:所述上位机设有触屏显示面板。
说明书
一种污水处理系统中石灰自动加药装置
技术领域
本实用新型涉及污水处理技术领域,尤其涉及一种酸性污水的处理装置。
背景技术
污水处理系统酸性废水处理过程中,在中和调节pH值过程时经常要用石灰制乳后进行投加。其投加过程要求连续性强。而现在一般采用人工投加的方式,这种方式存在以下几点不足:1、劳动强度大,需要专人值守;2、需要操作人员对控制箱的操作熟练,设备操作复杂;3、人为进行连续投加、投加量不稳定,配置的石灰乳液浓度相差较大,造成工艺控制困难。因此有必要提供一种可以自动进行连续投加的装置,以减少劳动强度并提高精确度。
实用新型内容
本实用新型旨在提供一种污水处理系统中石灰自动加药装置,实现连续并精确投加,以减少劳动强度并提高精确度。
为实现以上目的,本实用新型提出了以下的技术方案:
一种污水处理系统中石灰自动加药装置,包括
石灰下料系统,所述石灰下料系统包括石灰仓,所述石灰仓下料口处安装有称重平台,所述称重平台下方设置有卸料器,所述称重平台检测到石灰重量达到预设值时,所述卸料器进行卸料,所述称重平台上设置有称重传感器;
石灰配制系统,包括石灰配制罐及用于存储配制好的石灰的储罐,所述石灰配制罐与所述石灰仓之间通过管道连通,所述石灰仓内的石灰通过螺旋输送机输送至所述石灰配制罐中,所述石灰配制罐中还设置有搅拌器,所述石灰配制罐连接有自来水管道,与供水系统连接,所述自来水管道上设置有流量计;
投加系统,包括连接所述储罐底部的投加管道,所述投加管道上设置有投加泵;
反应系统,包括反应池,所述反应池内设置有用于将污水与石灰中和的混合槽,所述混合槽内设置有pH检测计;

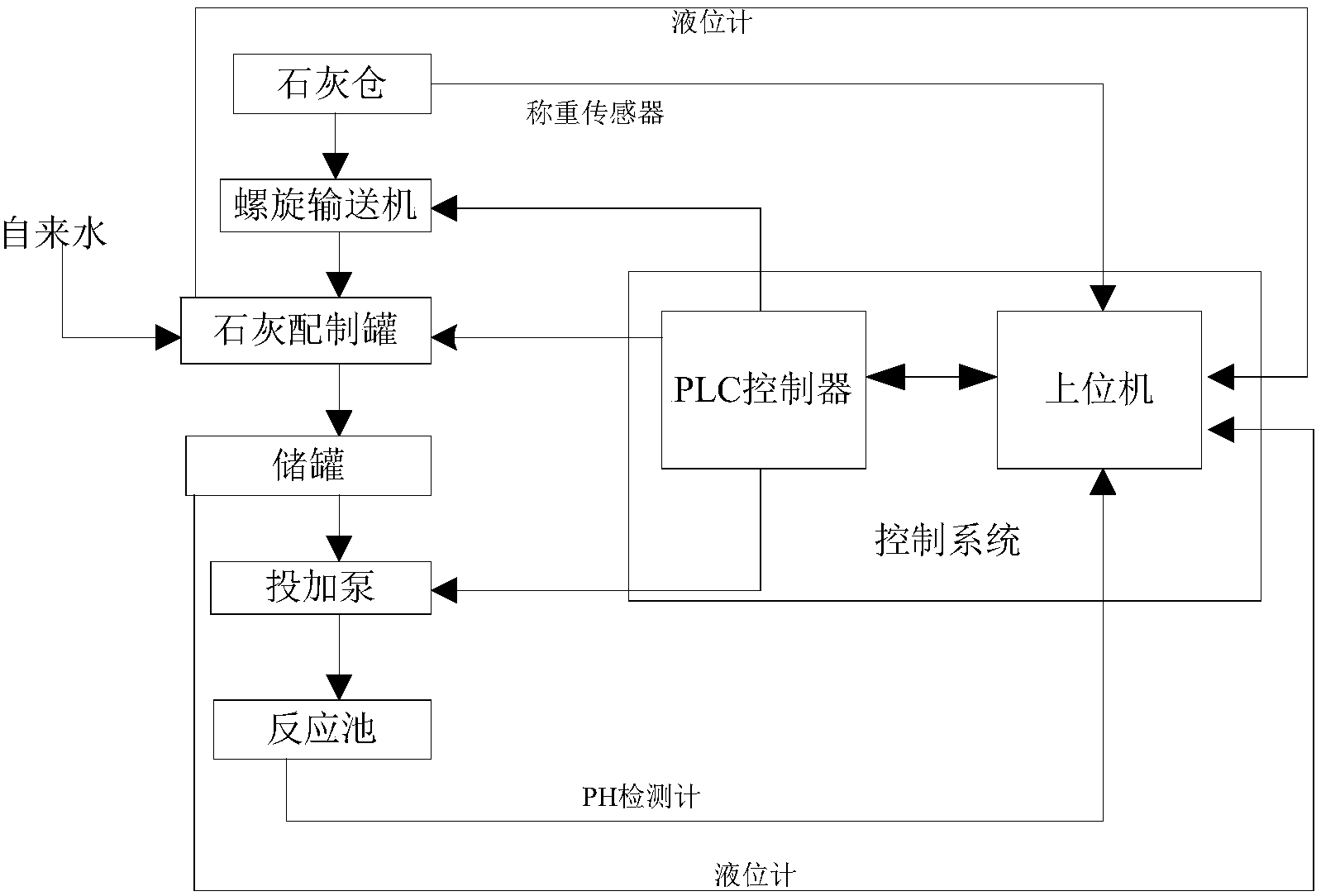

控制系统,控制所述石灰下料系统、石灰配置系统及投加系统的工作;所述控制系统接收所述称重传感器的重力数据,开启所述卸料器进行卸料,启动螺旋输送机输送至配制罐中,控制所述搅拌器进行搅拌,配制好的石灰通过投加系统进入到反应池的混合槽与污水中和反应,pH检测计检测反应液的pH值,并将数值实时传输至控制系统,与所述控制系统的pH预设值比对后,控制系统控制所述卸料器开合。
所述储罐和石灰配制罐内均安装有超声波液位计,用于监测罐内石灰乳液液位。
所述卸料器采用变频卸料器。
所述投加管道上安装电磁流量计用以检测投加石灰乳液流量,计量数据传送到控制系统统计并存储。
所述石灰下料口安装电动控制阀,由所述控制系统控制其开合。
所述控制系统包括上位机与PLC控制器,所述上位机可接收称重传感器、pH检测计的反馈数据,通过与预设值比对后,发出指令给所述PLC控制器,所述PLC控制器控制所述石灰下料系统、石灰配制系统及投加系统工作。
所述上位机有触屏显示面板,可在上位机上预设pH值、液位、水流量参数。
与现有技术相比,本实用新型具有以下有益效果:
本实用新型污水处理系统中石灰自动加药装置通过设置控制系统,可在上位机上预设参数,通过传感器采集数据,控制系统将采集数据与预设参数经过比对后,PLC控制器控制石灰仓、石灰配制罐及投加系统工作,通过稳定及快速投加石灰,提高了石灰投加的稳定性,降低了工艺控制难度。水质工艺指标波动能快速趋于稳定,有效提高污水处理效率;自动化精度高,节省了大量人力。
