申请日2018.04.13
公开(公告)日2019.04.02
IPC分类号C02F9/04; G05D9/12
摘要
本实用新型公开了一种自动补水的污水处理系统，通过分别测量预沉池和清水池的液位，计算预沉池和清水池的实际有效蓄水体积之和，如果小于清水池的最大容积则连锁开启清水池补水控制阀，如果大于清水池的最大容积，并且清水池的实际有效蓄水体积大于等于清水泵连续运行一段时间所需水量，则连锁关闭清水池补水控制阀。有效避免了清水池发生溢流，节约了补水量，使水处理系统和回用运行方式更为经济合理，具有较高的使用价值和推广价值。
权利要求书

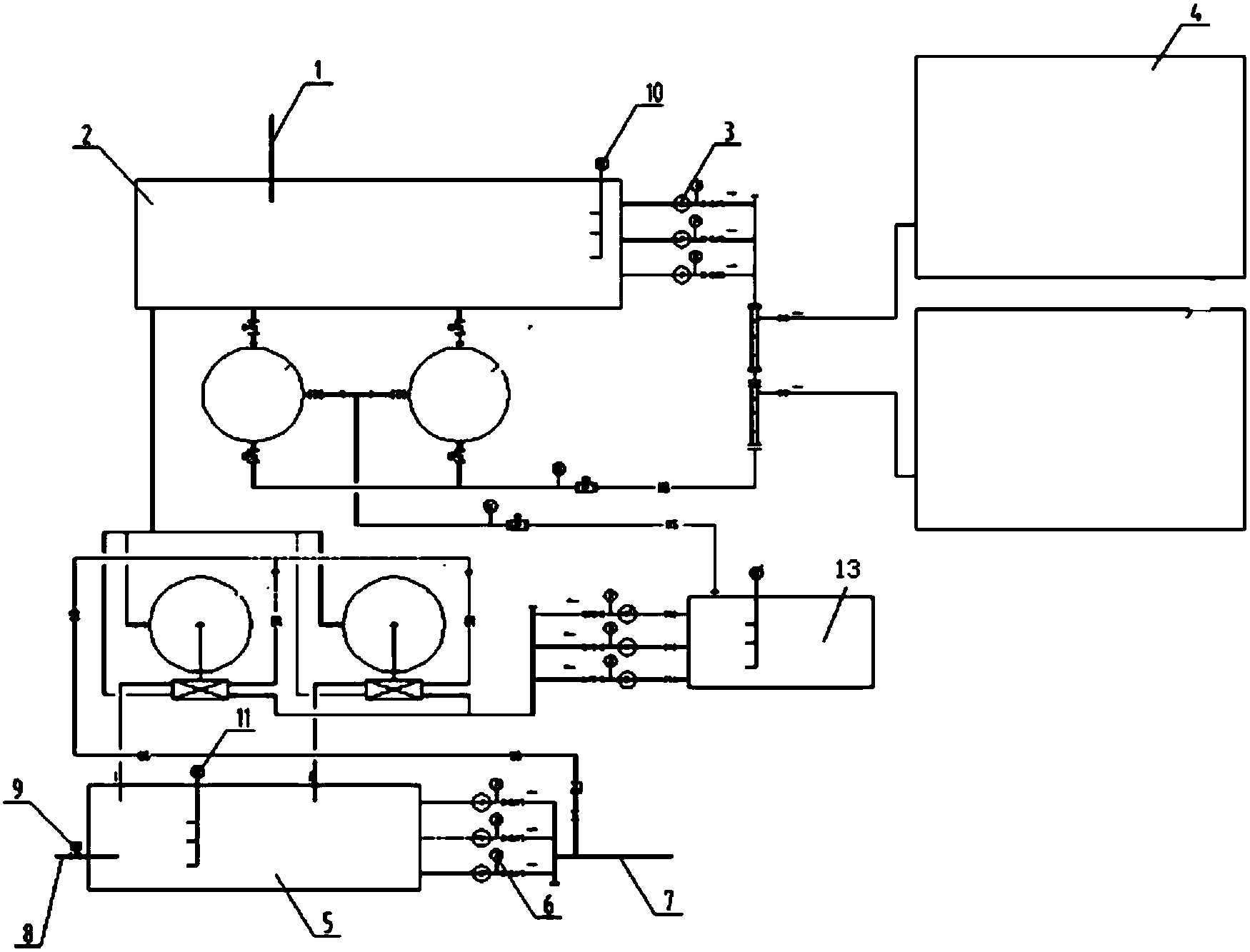

1.一种自动补水的污水处理系统，其特征在于，包括预沉池(2)、废水处理系统(4)、清水池(5)、清水补水管(8)、控制单元和用于检测预沉池和清水池水量的检测单元;
其中，所述预沉池(2)的入口设置有废水管(1)，预沉池(2)的出口与废水处理系统(4)连接，废水处理系统(4)的出口与清水池(5)连接，清水补水管(8)与清水池(5)连接，清水池(5)还设置有清水回用管(7)，控制单元与检测单元连接，用于根据检测单元检测的水量控制清水补水管的打开与关闭;
当预沉池(2)与清水池(5)中的总水量小于清水池的最大容积，则清水补水管(8)打开;
当预沉池(2)与清水池(5)中的总水量大于清水池的最大容积，并大于高峰时段的用水量，则清水补水管(8)关闭。
2.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述检测单元为液位变送器，预沉池(2)和清水池(5)中分别设置有一个液位变送器。
3.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述清水补水管(8)上设置有补水控制阀，补水控制阀与控制单元连接。
4.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述预沉池(2)与废水处理系统(4)之间还设置有废水提升泵(3)。
5.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述清水池(5)与清水回用管(7)之间还设置有清水回用泵(6)。
6.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述废水处理系统(4)包括加药池、澄清池和过滤池;加药池与预沉池(2)连接，澄清池与加药池连接，过滤池与澄清池连接，过滤池的出口与清水池连接。
7.根据权利要求6所述一种自动补水的污水处理系统，其特征在于，还包括中间沉淀池，中间沉淀池的入口与澄清池连接，中间沉淀池的出口与过滤池连接，中间沉淀池中还设置有液位变送器，液位变送器与控制单元连接。
8.根据权利要求1所述一种自动补水的污水处理系统，其特征在于，所述预沉池(2)与清水池(5)的体积相同。
说明书
一种自动补水的污水处理系统
技术领域
本实用新型涉及发电厂水处理系统，具体为一种自动补水的污水处理系统，根据预沉池和清水池的水位变化联合控制补水量。
背景技术
火力发电厂水处理系统中产生的废水首先通过废水管道进入预沉池中进行沉淀，然后经过一系列净化后流入净水池中，产生的清水供用户使用，但是在用户的高峰用水时段，由废水净化而产生的清水，难以满足用户的使用要求，因此清水池中还设置一路补水水路。
火力发电厂水处理系统以往只根据清水池水位控制补水阀门的开关。清水池没有达到高液位，补水阀门开启补水，如果预沉池(调节池、中间水池) 有大量存水，水处理系统运行中也持续往清水池注水，此时清水池已经被补水管补满了，造成清水的溢流浪费。
针对现有的技术问题，需设计一种废水处理系统预沉池和清水池的联合水位变化来控制清水池的方案，克服了以上问题。
实用新型内容
针对现有技术中存在的问题，本实用新型提供一种自动补水的污水处理系统，根据预沉池和清水池的水位变化以及用户用水高峰的水量联合控制补水量。
本实用新型是通过以下技术方案来实现：
一种自动补水的污水处理系统，包括预沉池、废水处理系统、清水池、清水补水管、控制单元和用于检测预沉池和清水池水量的检测单元;
其中，所述预沉池的入口设置有废水管，预沉池的出口与废水处理系统连接，废水处理系统的出口与清水池连接，清水池还设置有清水回用管，清水补水管设置在清水池上，控制单元与检测单元连接，用于根据检测单元的检测结果控制补水管路的打开与闭合;
当预沉池与清水池中的总水量小于清水池的最大容积，则清水补水管补水;
当预沉池与清水池中的总水量大于清水池的最大容积，并大于高峰时段的用水量，则清水补水管停止补水。
优选的，所述检测单元为液位变送器，预沉池和清水池中分别设置有一个液位变送器。
优选的，所述清水补水管上设置有补水控制阀，补水控制阀与控制单元连接。
优选的，所述预沉池与废水处理系统之间还设置有废水提升泵。
优选的，所述清水池与清水回用管之间还设置有清水回用泵。
优选的，所述废水处理系统包括加药池、澄清池和过滤池;加药池与预沉池连接，澄清池与加药池连接，过滤池与澄清池连接，过滤池的出口与清水池连接。
优选的，还包括中间沉淀池，中间沉淀池的入口与澄清池连接，中间沉淀池的出口与过滤池连接，中间沉淀池中还设置有液位变送器，液位变送器与控制单元连接。
优选的，所述预沉池与清水池的体积相同。
与现有技术相比，本实用新型具有以下有益的技术效果：
该水处理系统水池水位联合控制系统，通过检测单元实时监测沉淀池和清水池的水量并反馈给控制单元，当沉淀池和清水池的总水量小于清水池的最大容量，则控制单元打开清水补水管对清水池进行补水，以满足用户高峰时段的用水量，当沉淀池和清水池的总水量大于清水池的最大容量，同时还大于用户高峰时段的用水量，则停止补水，有效避免了清水池发生溢流，节约了补水量，使水处理系统和回用运行方式更为经济合理。
采用液位变送器对水量进行检测，测量准确，成本低廉，同时通关控制单元控制补水控制阀，保证了补水控制阀打开和闭合的及时性。
