申请日2018.04.13
公开(公告)日2019.03.26
IPC分类号C02F11/00; C02F11/10
摘要
一种模块化撬装连续污泥处理装置主要应用于淀粉、食品、饮料、啤酒等行业的污泥处理，污泥调配到一定反应条件后在装置内进行热水解反应，污泥菌胶团、有机物颗粒破碎，微生物细胞水解破壁，释放蛋白质，去除有害物质，分离、浓缩后最终转化为资源化副产品，彻底实现污泥的无害化、资源化处理。整个装置安放在一个撬装框架内，可对污泥进行连续性处理，具有集成度高、结构紧凑、连续化运行、环保节能等优点，且该装置还可以作为独立模块进行并联，根据污泥产量进行组合。
权利要求书
1.一种模块化撬装连续污泥处理装置，由框架(1)、污泥存储模块(2)、加药模块(3)、核心反应模块(4)、清水存储模块(5)、换热模块(6)、自动控制模块(7)、污泥输送管路(8)、蒸汽管路(9)、清水管路(10)、药剂输送管路(11)、清洗管路(12)组成，污泥存储模块(2)、加药模块(3)、核心反应模块(4)、清水存储模块(5)、换热模块(6)和自动控制模块(7)集成在框架(1)上，污泥输送管路(8)连接污泥存储模块(2)、核心反应模块(4)、换热模块(6)，蒸汽管路(9)接入核心反应模块(4)，清洗管路(12)接入核心反应模块(4)，药剂输送管路(11)连接污泥输送管路(8)和加药模块(3)，清水管路(10)连接核心反应模块(4)、清水存储模块(5)和换热模块(6)，其特征在于：该装置可以作为独立模块进行并联。
2.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：污泥输送管路(8)和药剂输送管路(11)由螺杆泵、管路、阀门组成。
3.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：清水管路(10)由管道泵、管路、阀门组成。
4.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：核心反应模块(4)为四级反应器。
5.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：一级反应器和四级反应器上安装差压变送器。
6.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：换热模块(6)为套管换热器。
7.根据权利要求1所述的一种模块化撬装连续污泥处理装置，其特征在于：加药模块(3)所需的溶剂水为经换热模块(6)换热后的清水。
说明书
一种模块化撬装连续污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，特别是一种模块化撬装连续污泥处理装置，属于环保技术领域。
背景技术
随着我国经济的快速发展，淀粉、食品、饮料、啤酒等行业规模迅速扩大。这些企业一般均配有专门的污水处理设施，污水来源单一，污水处理后形成的污泥中有机质含量高，重金属含量低，富含氮、磷、钾、硫及有机碳等营养元素。现有污泥处理方式一般直接外排填埋或焚烧等，综合利用成效不高。
对于污泥的资源化处理，已有很多学者及企业致力于该方面的研究，甚至有的已经开始小范围的推广使用了，但都存在一定的不足，污泥处理设备存在体积大，结构不合理，一次性投资大，受污泥量制约等方面的缺陷。
发明内容
针对以上问题，本实用新型提供一种模块化撬装连续污泥处理装置，通过把污泥调配到反应条件后在装置内进行热水解反应，污泥菌胶团、有机物颗粒破碎，微生物细胞水解破壁，释放蛋白质，去除有害物质，分离、浓缩后最终转化为资源化副产品，彻底实现污泥的无害化、资源化、减量化处理。整个装置安放在一个撬装框架内，可对污泥进行连续性处理，具有集成度高、结构紧凑、连续化运行、环保节能等优点，且该装置还可以作为独立模块进行并联，根据污泥产量进行组合。
本实用新型解决其技术问题所采用的技术方案如下：

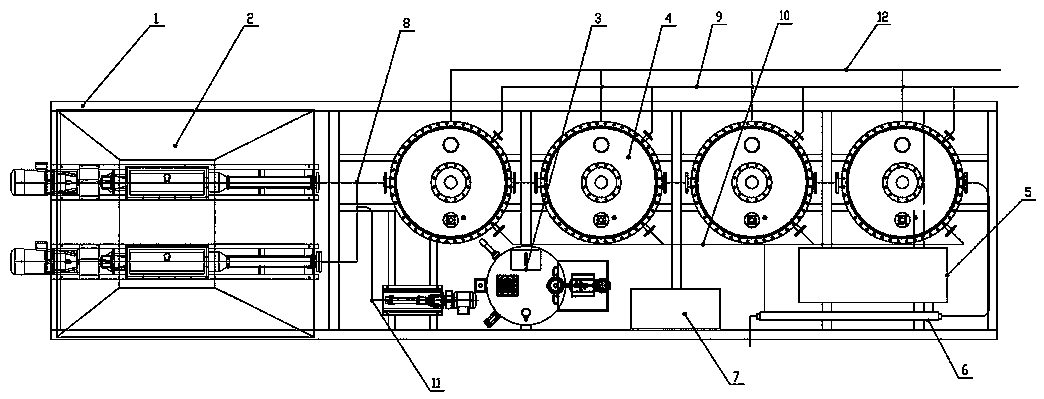

一种模块化撬装连续污泥处理装置由框架、污泥存储模块、加药模块、核心反应模块、清水存储模块、换热模块、自动控制模块、污泥输送管路、蒸汽管路、清水管路、药剂输送管路、清洗管路组成。
外来污泥首先暂存在污泥存储模块内，通过污泥输送管路进入核心反应模块，在核心反应模块内经一级或多级充分加热搅拌后水解，再经过换热模块换热后，进入下一级的污泥浓缩装置;在污泥输送管路进入核心反应模块前，加药模块把污泥水解反应所需的药剂水溶后通过药剂输送管路打入污泥输送管路内;清水存储模块把与换热模块换热后的清水，通过清水管路与药剂输送管路连接，给药剂水溶提供溶剂;污泥存储模块、加药模块、核心反应模块、清水存储模块、换热模块及管路所需的阀门的控制均由自动控制模块控制。所有的模块均安放在同一个撬装框架内。装置运行时仅需外部提供电力与蒸汽。
污泥输送管路和药剂输送管路由螺杆泵、管路、阀门组成。
清水管路由管道泵、管路、阀门组成。
核心反应模块为四级反应器。
一级反应器和四级反应器上安装差压变送器。
换热模块为套管换热器。
加药模块所需的溶剂水为经换热模块换热后的清水。
本实用新型的有益效果是：采用本实用新型，可使污泥在一定浓度和酸碱度下进行充分的热水解反应，病原菌、病毒等在热水解高温下灭活，部分有机质降解溶出，实现污泥的无害化处理;污泥存储模块中的污泥经调配达到设定的反应条件后在核心反应模块内逐级进行水解反应，反应彻底、充分，水解后的污泥易于脱水，为进一步固液分离，实现污泥处理减量化提供条件;换热模块对反应完全后的污泥中的热量进行回收，用于预热初级反应阶段的污泥，充分回收低品位余热余能，提高了能源利用效率，实现系统节能;整套装置由自动控制模块进行整体控制，系统连续稳定运行，提高了单台设备使用效率，整套设备结构紧凑、集成度高、体积小、能耗低，节能减排效果显著。
