申请日2018.04.13
公开(公告)日2019.03.22
IPC分类号C02F9/02; C02F1/44; B01D65/02
摘要
在本实用新型实施例中，本实用新型提供的技术方案提供的一种智能变频微废水节能反渗透净水机所述废水排放阀结构至少设有两个不同流量的排放通道通过阀芯控制;通过净水水质的不同所排放的浓水量不同，做到了以水而节水的理念，控制电路板根据净水水质智能调整浓水排放频率，实现净水机最佳浓水排放量，总之本实用新型总体上延长了粗过滤系统、RO反渗透膜的使用周期，降低了净水机使用费用达到了节水、节能的优点。
权利要求书

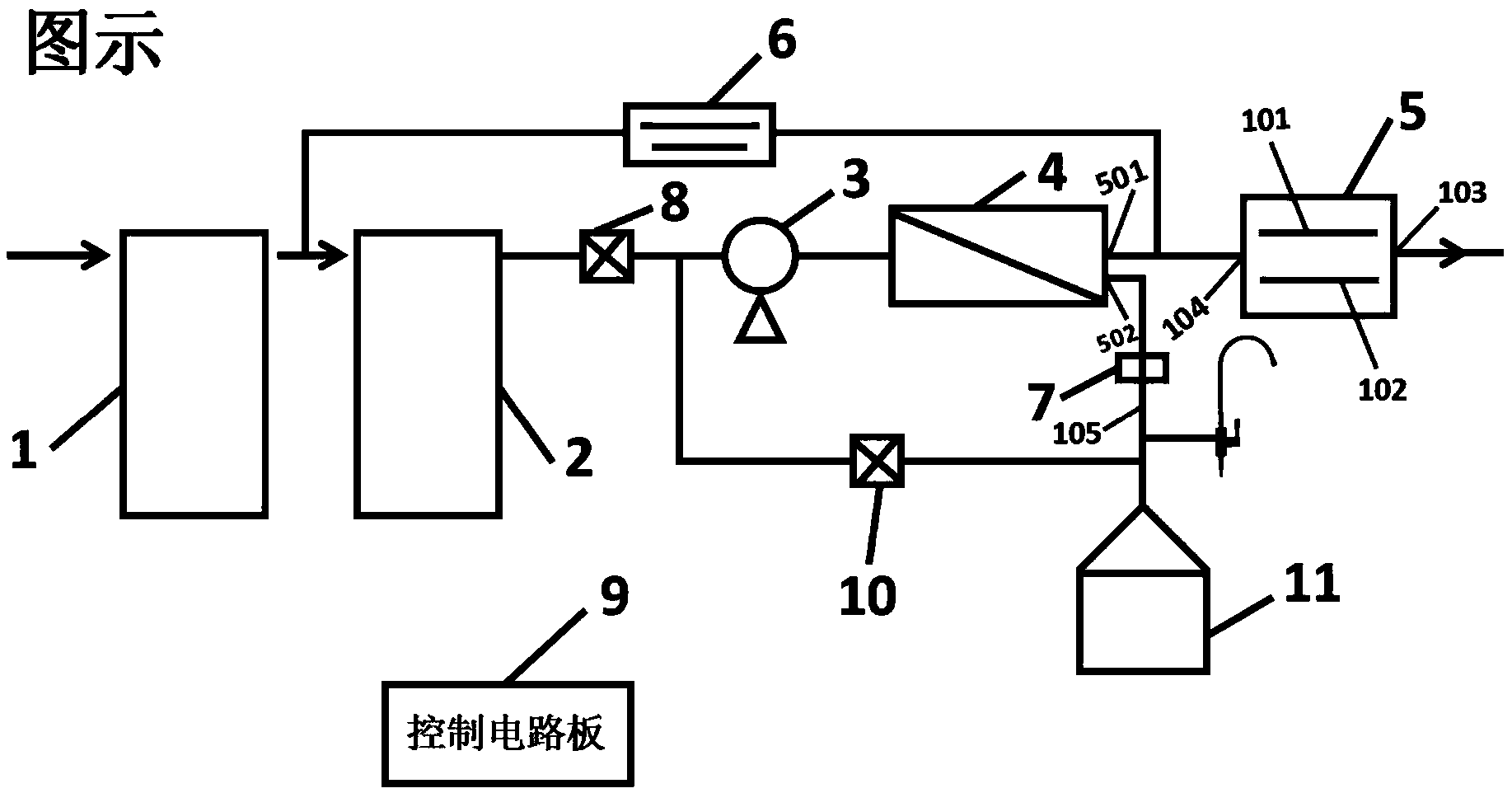

1.一种智能变频微废水节能反渗透净水机，所述净水机包括：粗过滤系统、水泵、吸附过滤系统、反渗透过滤系统、废水排放阀，所述粗过滤系统进水口连接水源，所述粗过滤系统出水口连接吸附过滤系统进水口，吸附过滤系统出水口连接反渗透过滤系统进水端，所述废水排放阀进水端连接反渗透过滤系统浓水排放口，所述废水排放阀出水端放空，其特征在于废水排放阀底座内部至少设有两个不同流量的通道有两个阀芯控制不同的通道。
2.根据权利要求1所述净水机，其特征在于，所述净水机还包括：纯水检测传感器设在反渗透过滤系统净水口通道上。
3.根据权利要求2所述的净水机，其特征在于，所述净水机还包括：进水电磁阀所述进水电磁阀设置在水泵输入端通道上。
4.根据权利要求3所述的净水机，其特征在于，所述净水机还包括：
限流阀，所述限流阀跨接在所述浓水输出口以及所述水泵输入端的通道上。
5.根据权利要求4所述的净水机，其特征在于，所述控制电路板设有智能调整按键。
说明书
一种智能变频微废水节能反渗透净水机
技术领域
本实用新型属于家电净水器领域，尤其涉及一种智能变频微废水节能反渗透净水机。
背景技术
净水器也称为净水机根据不同的净化原理和工艺，可以分为UF超滤净水器和RO反渗透净水机种类，其中RO反渗透技术过滤精度为0.0001微米，由于反渗透膜的孔径只有0.0001微米，只能水分子通过，对水中所有含的杂质如农药、细菌、病毒、重金属等有害物质几乎全部被截留排除。
在现有技术中，反渗净水机一般采用3级过滤，主要包括粗过滤系统，反渗透过滤系统，及吸附过滤系统，所述反渗透过滤系统包括RO逆渗透膜滤芯或纳滤膜，经反渗透过滤系统过滤后从净水口输出的为净水，粗过滤系统为PP滤芯或UF超滤膜芯(简称第一级过滤)，吸附过滤系统为烧结活性炭滤芯或碳纤维滤芯(简称第二级过滤)，第三级为反渗透过滤系统，由于反渗透过滤需要一定的压力，在反渗透过滤系统进水端通道上设置一个水泵，水泵对自来水进行加压，在浓水端设有废水比定比排放废水，因中国自来水质南北、东西差异很大，采用统一的废水比原水优的地区造成水源浪费、原水差的地区又容易造成污堵反渗透膜，现有技术需进一步改进。
发明内容
本实用新型实施例的目的在于提供一种智能变频微废水节能反渗透净水机，目的解决现有的技术方案浪费水和污堵反渗透膜难题。
一方面，提供的一种智能变频微废水节能反渗透净水机，所述净水机包括：粗过滤系统、吸附过滤系统、反渗透过滤系统、废水排放阀、纯水检测传感器智能控制电路板，其特征在于，反渗透过滤系统设有浓水排放口和净水出口，所述废水排放阀设在浓水排放口通道上，所述纯水检测传感器设在净水通道上。
可选的，所述净水机还包括：水泵，所述水泵设在反渗透过滤系统进水端通道上。
可选的，所述的净水机还包括：进水电磁阀所述进水电磁阀设置在水泵输入端通道上。
可选的，所述的净水机，其特征在于所述净水机还包括：
限流阀，所述限流阀跨接在所述浓水输出口以及所述水泵输入端的通道上。
可选的，所述废水排放阀结构至少设有两个不同流量的排放通道有两个阀芯控制。
可选的，所述智能控制电路板控制浓水排放方法为：通过净水传感器发回的净水值(TDS值)按预设的程序控制废水排放阀的浓水流量，例如：净水水质TDS值为2，控制电路板按预设的程序净水机制水5分钟打开废水排放阀相应的阀芯对应通道排放浓水为200毫升，净水水质TDS值为10，控制电路板按预设的程序净水机制水5分钟打开废水排放阀相应的阀芯通道排放浓水为1000毫升，通过对比同样制水5分钟，在RO膜脱盐率相同下，净水水质TDS值为2说明原水水质优，5分钟所排放的浓水为200毫升，净水水质TDS值为10说明原水水质差，5分钟所排放的浓水为1000毫升，目的防止RO膜污堵。
可选的，控制电路定时定量打开纯水电磁阀用净水桶的净水冲洗反渗透膜，有效延长RO膜滤芯的实用周期和净水水质。
可选的，控制电路板按程序设定同时打开两个阀芯大流量冲洗反渗透膜延长其寿命。
在本实用新型实施例中，本实用新型提供的技术方案提供的一种智能变频微废水节能反渗透净水机通过检测净水水质的不同所排放的浓水量不同，做到了以水而节水的理念，控制电路板根据净水水质智能调整浓水排放频率和排放量，实现净水机最佳浓水排放量，总之本实用新型总体上延长了粗过滤系统、RO反渗透膜的使用周期，降低了净水机使用费用达到了节水、节能的优点。
