申请日2018.04.13
公开(公告)日2019.03.15
IPC分类号C02F9/08
摘要
本实用新型公开了一种微废水节排净水器，其结构包括底座和净水装置，所述净水装置与底座可拆卸连接，所述底座上还包括储水箱和进水箱，所述储水箱设置在净水装置的左侧处，且与底座滑动连接，所述储水箱内部设有水质传感器，且与储水箱固定连接，所述储水箱左下端设有出水口，且出水口与储水箱固定连接，所述净水装置与储水箱通过第二水管可拆卸连接，所述进水箱设置在净水装置的右侧处，且与底座滑动连接，所述进水箱顶部设有进水口，所述进水口上设有进水盖，且进水盖与进水口通过螺纹连接，所述进水箱右下角设有排水口，该一种微废水节排净水器，通过分开净水装置、进水箱和储水箱，增加净水设备，提高净化水的质量，达到废水节排的作用。
权利要求书

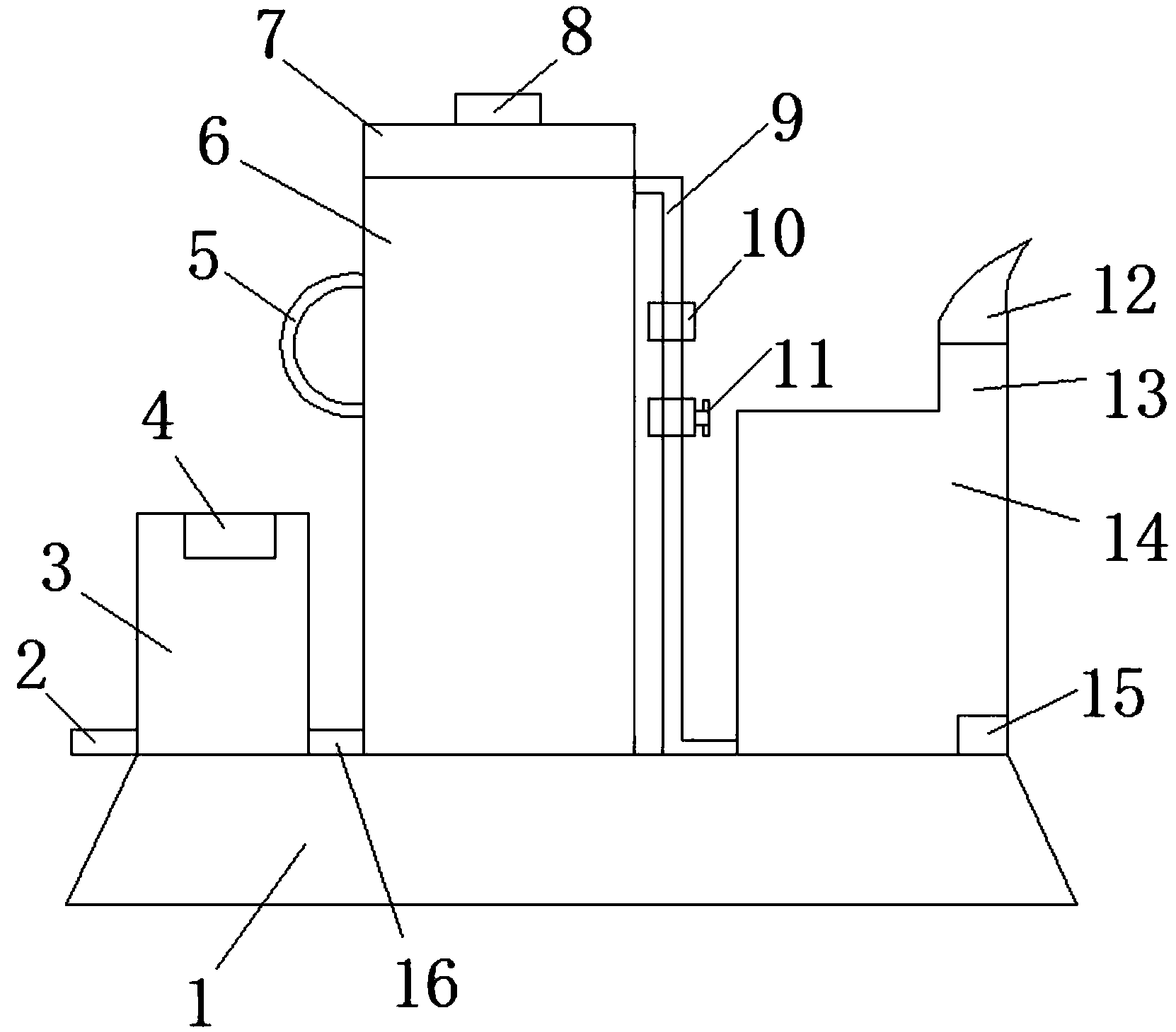

1.一种微废水节排净水器，其结构包括底座(1)和净水装置(6)，其特征在于：所述净水装置(6)与底座(1)可拆卸连接，所述底座(1)上还包括储水箱(3)和进水箱(14)，所述储水箱(3)设置在净水装置(6)的左侧处，且与底座(1)滑动连接，所述储水箱(3)内部设有水质传感器(4)，且与储水箱(3)固定连接，所述储水箱(3)左下端设有出水口(2)，且出水口(2)与储水箱(3)固定连接，所述净水装置(6)与储水箱(3)通过第二水管(16)可拆卸连接，所述进水箱(14)设置在净水装置(6)的右侧处，且与底座(1)滑动连接，所述进水箱(14)顶部设有进水口(13)，所述进水口(13)上设有进水盖(12)，且进水盖(12)与进水口(13)通过螺纹连接，所述进水箱右下角设有排水口(15)。
2.根据权利要求1所述的一种微废水节排净水器，其特征在于：所述净水装置(6)右侧设有把手(5)，且把手(5)与净水装置(6)通过螺栓固定连接，净水装置(6)上端设有净水装置盖(7)，所述净水装置盖(7)与净水装置(6)通过螺纹固定连接，所述净水装置盖(7)顶部设有盖帽(8)，且盖帽(8)与净水装置盖(7)固定连接。
3.根据权利要求1所述的一种微废水节排净水器，其特征在于：所述净水装置(6)与进水箱(14)中间设有第一水管(9)，且第一水管(9)分别与净水装置(6)和进水箱(14)滑动连接，所述第一水管(9)上还设有水泵(10)和止水阀(11)，所述水泵(10)和止水阀(11)与第一水管(9)固定连接。
4.根据权利要求1所述的一种微废水节排净水器，其特征在于：所述储水箱(3)顶部设有水质检测装置(17)，所述水质检测装置(17)穿过储水箱(3)与水质传感器(4)固定连接，所述进水箱(14)顶部设有废水监视器(18)，且废水监视器(18)与进水箱(14)固定连接。
5.根据权利要求1所述的一种微废水节排净水器，其特征在于：所述净水装置(6)内部第一层设有粗钢丝过滤网(19)，所述粗钢丝过滤网(19) 上设有钢丝过滤孔(20)，所述粗钢丝过滤网(19)下端设有细钢丝过滤网(21)，所述细钢丝过滤网(21)下端设有过滤棉(22)，所述过滤棉(22)下端设有活性炭(23)，所述活性炭(23)下端设有麦饭石(24)，所设麦饭石(24)下端设有纳滤膜(25)，所述纳滤膜(25)下端设有紫外光装置(26)，安装内部各个结构，均与净水装置滑动连接。
说明书
一种微废水节排净水器
技术领域
本实用新型涉及汽车配件净水器技术领域，具体为一种微废水节排净水器。
背景技术
净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。平时所讲的净水器，一般是指用作家庭使用的小型净化器其技术核心为滤芯装置中的过滤膜，目前主要技术来源于超滤膜和RO反渗透膜两种。净水器可有效滤除水中的铁锈、砂石、胶体以及吸附水中余氯、嗅味、异色、农药等化学药剂。可有效去除水中的细菌、病菌、毒素、重金属等杂质。净水技术在饮用水领域的应用，使得“水土不服”的现象会很快成为历史，有效地解决了很多地方由于地下水中有害物质超标而造成的地方性疾病。
现有的一种微废水节排净水器，在使用过程中储水箱与废水箱都是和净水装置一体的，在水净化后不能及时检测到水的质量，也不能监视到废水，而且现有的净水器内净化设备单一，坏了也不能修理等不足之处，为此我们提出一种微废水节排净水器。
实用新型内容
本实用新型的目的在于提供一种微废水节排净水器，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种微废水节排净水器，其结构包括底座和净水装置，所述净水装置与底座可拆卸连接，所述底座上还包括储水箱和进水箱，所述储水箱设置在净水装置的左侧处，且与底座滑动连接，所述储水箱内部设有水质传感器，且与储水箱固定连接，所述储水箱左下端设有出水口，且出水口与储水箱固定连接，所述净水装置与储水箱通过第二水管可拆卸连接，所述进水箱设置在净水装置的右侧处，且与底座滑动连接，所述进水箱顶部设有进水口，所述进水口上设有进水盖，且进水盖与进水口通过螺纹连接，所述进水箱右下角设有排水口。
作为本实用新型的一种优选实施方式，所述净水装置右侧设有把手，且把手与净水装置通过螺栓固定连接，净水装置上端设有净水装置盖，所述净水装置盖与净水装置通过螺纹固定连接，所述净水装置盖顶部设有盖帽，且盖帽与净水装置盖固定连接。
作为本实用新型的一种优选实施方式，所述净水装置与进水箱中间设有第一水管，且第一水管分别与净水装置和进水箱滑动连接，所述第一水管上还设有水泵和止水阀，所述水泵和止水阀与第一水管固定连接。
作为本实用新型的一种优选实施方式，所述储水箱顶部设有水质检测装置，所述水质检测装置穿过储水箱与水质传感器固定连接，所述进水箱顶部设有废水监视器，且废水监视器与进水箱固定连接。
作为本实用新型的一种优选实施方式，所述净水装置内部第一层设有粗钢丝过滤网，所述粗钢丝过滤网上设有钢丝过滤孔，所述粗钢丝过滤网下端设有细钢丝过滤网，所述细钢丝过滤网下端设有过滤棉，所述过滤棉下端设有活性炭，所述活性炭下端设有麦饭石，所设麦饭石下端设有纳滤膜，所述纳滤膜下端设有紫外光装置，安装内部各个结构，均与净水装置滑动连接。
与现有技术相比，本实用新型的有益效果如下：
该一种微废水节排净水器，通过把储水箱、净水装置和进水箱分开，增加了水质检测装置和废水监视装置，可以随时观察水的质量，分开之后，净水装置可以拆卸，如果内部设备坏了，可以随时修理，也增加了净水装置的内部设备，让废水经过多重程序，达到干净的水。
