申请日2018.04.13
公开(公告)日2019.03.01
IPC分类号C02F9/02
摘要
本实用新型涉及化工生产用水领域，具体是一种废水处理中反洗水回用输送装置。所述高效反洗废水收集池内设有第一抽水管，第一抽水管自高效反洗废水收集池伸出后于自吸罐相连通，自吸罐的出液口上连接有第一出水管，第一出水管上并联连接有两台高效反洗废水泵，两台高效反洗废水泵的出水口通过管线汇合并与泥水分离装置相连接;所述超滤反洗废水收集池内设有第二抽水管，第二抽水管上并联连接有三台超滤反洗废水泵，超滤反洗废水泵的出水口通过管线汇合并与反洗水回用水罐相连接。通过本实用新型所述废水处理中反洗水回用输送装置，生产水脱盐装置正常运行，高效反洗输送系统改造后，反洗水可以及时送出，高效纤维过滤器得以正常运行。
权利要求书

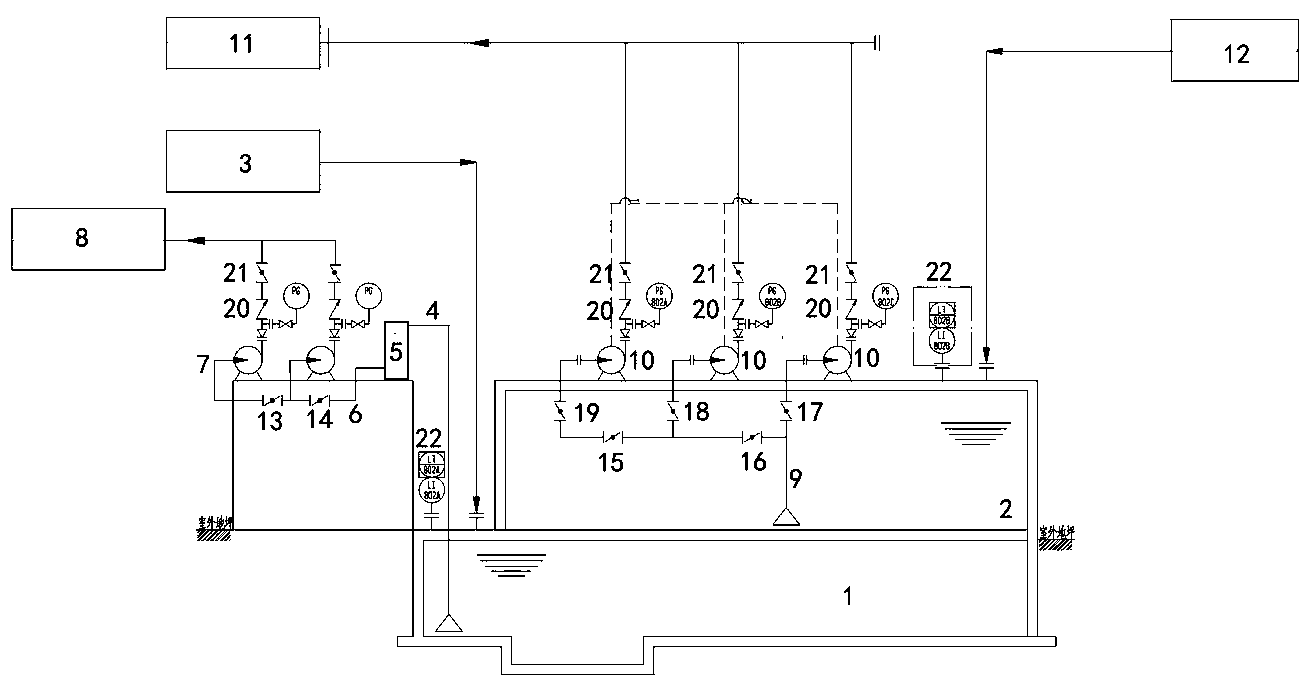

1.一种废水处理中反洗水回用输送装置，包括高效反洗废水收集池(1)以及位于高效反洗废水收集池(1)上方的超滤反洗废水收集池(2)，通过管线连接于高效反洗废水收集池(1)进水端的高效纤维过滤器(3)，通过管线连接于超滤反洗废水收集池(2)进水端的超滤装置(12)，其特征在于，
所述高效反洗废水收集池(1)内设有第一抽水管(4)，第一抽水管(4)自高效反洗废水收集池(1)伸出后于自吸罐(5)相连通，自吸罐(5)的出液口上连接有第一出水管(6)，第一出水管(6)上并联连接有两台高效反洗废水泵(7)，两台高效反洗废水泵(7)的出水口通过管线汇合并与泥水分离装置(8)相连接;
所述超滤反洗废水收集池(2)内设有第二抽水管(9)，第二抽水管(9)上并联连接有三台超滤反洗废水泵(10)，超滤反洗废水泵(10)的出水口通过管线汇合并与反洗水回用水罐(11)相连接。
2.根据权利要求1所述的一种废水处理中反洗水回用输送装置，其特征在于，所述第一出水管(6)上串联有第一蝶阀(13)和第二蝶阀(14)，其中一台高效反洗废水泵(7)的进水口连接于第一蝶阀(13)和第二蝶阀(14)之间的第一出水管(6)，另外一台高效反洗废水泵(7)的进水口连接于第一蝶阀(13)的出水口上。
3.根据权利要求1或2所述的一种废水处理中反洗水回用输送装置，其特征在于，所述第二抽水管(9)上串联有第三蝶阀(15)和第四蝶阀(16)，第一台超滤反洗废水泵(10)的进水口通过第五蝶阀(17)连接于第四蝶阀(16)进水口处的第二抽水管(9)上，第二台超滤反洗废水泵(10)的进水口通过第六蝶阀(18)连接于第三蝶阀(15)和第四蝶阀(16)之间的第二抽水管(9)上，第三台超滤反洗废水泵(10)的进水口通过第七蝶阀(19)连接于第三蝶阀(15)出水口处的第二抽水管(9)上。
4.根据权利要求1或2所述的一种废水处理中反洗水回用输送装置，其特征在于，每台泵的出水口处依次串联有止逆阀(20)以及蝶阀(21)。
5.根据权利要求3所述的一种废水处理中反洗水回用输送装置，其特征在于，每台泵的出水口处依次串联有止逆阀(20)以及蝶阀(21)。
6.根据权利要求1或2所述的一种废水处理中反洗水回用输送装置，其特征在于，每个反洗废水收集池均配备有液位计(22)。
7.根据权利要求3所述的一种废水处理中反洗水回用输送装置，其特征在于，每个反洗废水收集池均配备有液位计(22)。
8.根据权利要求4所述的一种废水处理中反洗水回用输送装置，其特征在于，每个反洗废水收集池均配备有液位计(22)。
9.根据权利要求5所述的一种废水处理中反洗水回用输送装置，其特征在于，每个反洗废水收集池均配备有液位计(22)。
说明书
一种废水处理中反洗水回用输送装置
技术领域
本实用新型涉及化工生产用水领域，具体是一种废水处理中反洗水回用输送装置。
背景技术
现有的生产水脱盐装置，参见图1，高效反洗废水收集池1(H=1.5米)与超滤反洗废水收集池2(H=4.5米)为下上两层设计，两个收集池共用三台废水泵，因高效反洗废水池1位于下层，原设计水泵吸程(30米)不够，无法将其废水提升到管廊外送高度。反洗水无法输送，高效纤维过滤器3无法连续运行。
实用新型内容
本实用新型为了解决现有生产水脱盐装置存在的问题，提供了一种废水处理中反洗水回用输送装置。
本实用新型是通过以下技术方案实现的：一种废水处理中反洗水回用输送装置，包括高效反洗废水收集池以及位于高效反洗废水收集池上方的超滤反洗废水收集池，通过管线连接于高效反洗废水收集池进水端的高效纤维过滤器，通过管线连接于超滤反洗废水收集池进水端的超滤装置，
所述高效反洗废水收集池内设有第一抽水管，第一抽水管自高效反洗废水收集池伸出后于自吸罐相连通，自吸罐的出液口上连接有第一出水管，第一出水管上并联连接有两台高效反洗废水泵，两台高效反洗废水泵的出水口通过管线汇合并与泥水分离装置相连接;
所述超滤反洗废水收集池内设有第二抽水管，第二抽水管上并联连接有三台超滤反洗废水泵，超滤反洗废水泵的出水口通过管线汇合并与反洗水回用水罐相连接。
作为本实用新型技术方案的进一步改进，所述第一出水管上串联有第一蝶阀和第二蝶阀，其中一台高效反洗废水泵的进水口连接于第一蝶阀和第二蝶阀之间的第一出水管，另外一台高效反洗废水泵的进水口连接于第一蝶阀的出水口上。
作为本实用新型技术方案的进一步改进，所述第二抽水管上串联有第三蝶阀和第四蝶阀，第一台超滤反洗废水泵的进水口通过第五蝶阀连接于第四蝶阀进水口处的第二抽水管上，第二台超滤反洗废水泵的进水口通过第六蝶阀连接于第三蝶阀和第四蝶阀之间的第二抽水管上，第三台超滤反洗废水泵的进水口通过第七蝶阀连接于第三蝶阀出水口处的第二抽水管上。
作为本实用新型技术方案的进一步改进，每台泵的出水口处依次串联有止逆阀以及蝶阀。
作为本实用新型技术方案的进一步改进，每个反洗废水收集池均配备有液位计。
通过本实用新型所述废水处理中反洗水回用输送装置，生产水脱盐装置正常运行，高效纤维过滤器反洗水每日排出480m3，收集池容量300m3，高效反洗输送系统改造后，反洗水可以及时送出，高效纤维过滤器得以正常运行。
