申请日2018.04.13
公开(公告)日2019.01.22
IPC分类号B01D21/24
摘要
一种化肥生产废水沉降物清理装置，驱动车上安装有升降装置，升降装置上安装有水平的支撑架，支撑架上固定有安装板，安装板的下部固定有连接架，连接架下部固定连接有开口向下的污泥罩，安装板上固定有吸污管，吸污管下端口向下伸入到污泥罩的内部，安装板上安装有吸污泵，吸污泵的进入口与洗污管的上端口相连通，吸污泵的的出口连接有排污管，污泥罩上部连通有进气管，进气管的上部与安装板固定连接，进气管上端与外部相连。清除化肥沉淀池的沉降物时不需要将污水排出，不需要让沉淀池停止工作;将清澈的污水和需要吸取出来的沉降物隔离开，减少吸取的清澈水，便于后续工序的进行;清理沉降物高效，减少操作人员的劳动强度。
权利要求书

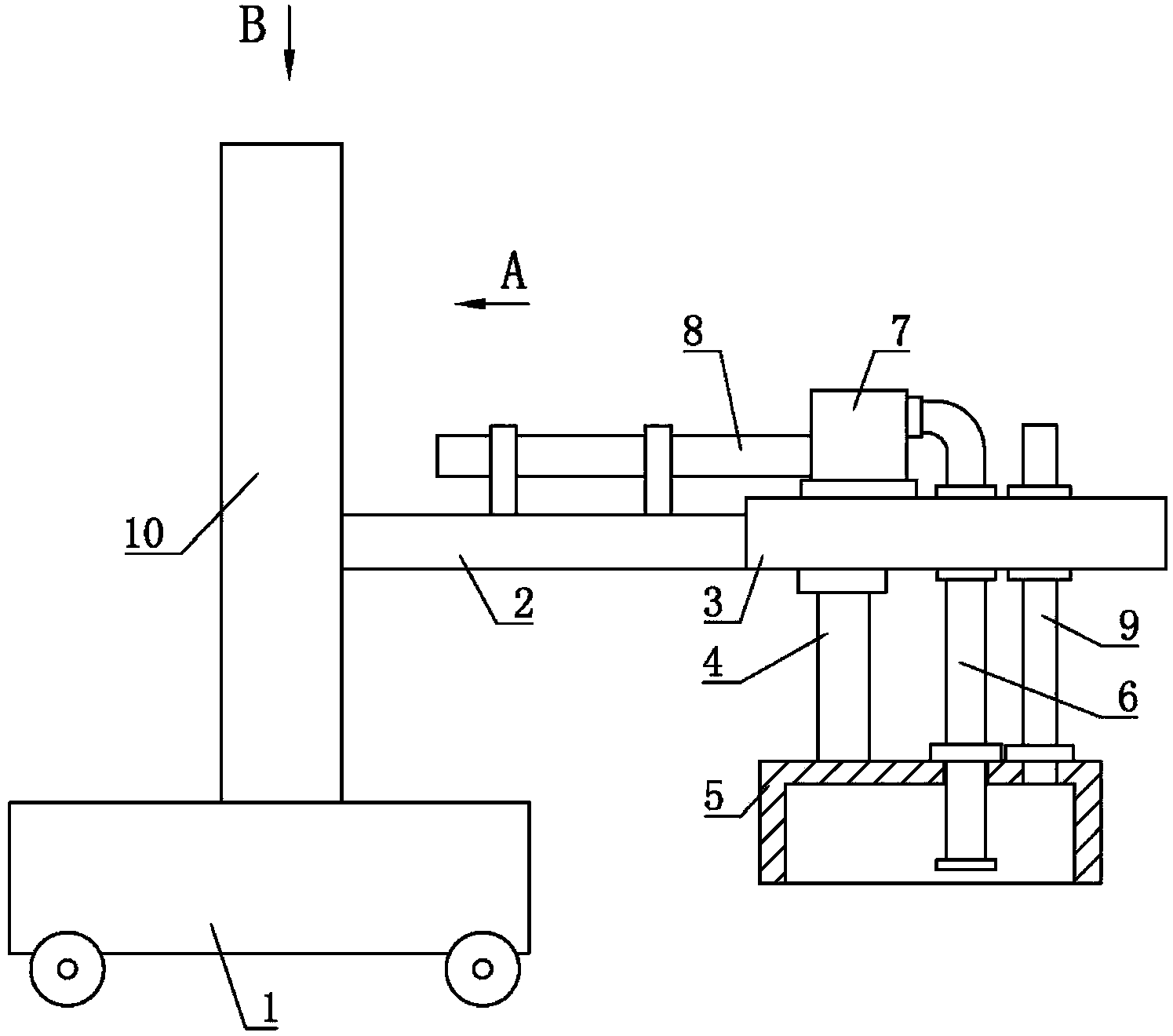

1.一种化肥生产废水沉降物清理装置，包括驱动车(1)，其特征在于，驱动车(1)上安装有升降装置，升降装置上安装有水平的支撑架(2)，支撑架(2)上固定有安装板(3)，安装板(3)的下部固定有连接架(4)，连接架(4)下部固定连接有开口向下的污泥罩(5)，安装板(3)上固定有吸污管(6)，吸污管(6)下端口向下伸入到污泥罩(5)的内部，安装板(3)上安装有吸污泵(7)，吸污泵(7)的进入口与洗污管的上端口相连通，吸污泵(7)的出口连接有排污管(8)，污泥罩(5)上部连通有进气管(9)，进气管(9)的上部与安装板(3)固定连接，进气管(9)上端与外部相连，所述升降装置包括固定在驱动车(1)上的前支柱(10)、固定在驱动车(1)上的后支柱(11)、升降平台(12)，升降平台(12)与支撑架(2)固定连接，前支柱(10)和后支柱(11)前后间隔设置，升降平台(12)位于前支柱(10)和后支柱(11)之间，升降平台(12)分别与前支柱(10)和后支柱(11)上下滑动连接，前支柱(10)和后支柱(11)之间固定有竖向的齿条(13)，齿条(13)啮合有转动安装在升降平台(12)上的齿轮(14)，齿轮(14)连接有旋转驱动装置。
2.根据权利要求1所述的一种化肥生产废水沉降物清理装置，其特征在于，所述旋转驱动装置包括驱动电机(15)，驱动电机(15)连接有减速器(16)，减速器(16)输出轴与齿轮(14)的齿轮轴同轴固定连接，所述驱动电机(15)带有抱死机构。
3.根据权利要求1所述的一种化肥生产废水沉降物清理装置，其特征在于，所述前支柱(10)上设有前滑槽，后支柱(11)上设有后滑槽，升降平台(12)上转动安装有第一轮(17)和第二轮(18)，第一轮(17)和第二轮(18)前后对称地安装在升降平台(12)上，第一轮(17)伸入到前滑槽内与前滑槽的左右两侧壁滚动连接，第二轮(18)伸入到后滑槽内与后滑槽的左右两侧壁滚动连接。
4.根据权利要求1所述的一种化肥生产废水沉降物清理装置，其特征在于，所述吸污管(6)为刚性管。
5.根据权利要求1所述的一种化肥生产废水沉降物清理装置，其特征在于，所述污泥罩(5)位于驱动车(1)行走的方向的前方。
说明书
一种化肥生产废水沉降物清理装置
技术领域
本实用新型涉及化肥生产设备技术领域，特别是一种化肥生产废水沉降物清理装置。
背景技术
肥料生产线上在肥料造粒时要用到水，目前在肥料生产过程中针对脱水后其余的废水排放。然而现有的污水在过滤处理后，在污水池底会有大量的沉淀物，沉淀物需要定期清除，沉淀池的底部存在大量的污泥沉底物，而上部有一些比较清澈污水，一般采用将沉底池内的水先排干，然后通过人工翻动污水池底沉积物，人工清除的方式。人工清理沉底池的沉降物，需要停止对污水池排水，并将污水池内的水排干，这样不仅影响污水池的在清除沉降物这段时间内的使用，同时使得劳动工人的劳动强度大，工作效率低下。
实用新型内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种化肥生产废水沉降物清理装置，不仅在清除沉降物的过程中不影响沉淀池的使用，能够有效的将沉降物和清澈的污水实现隔离区分，工作效率高，节省劳动时间和成本。
其解决方案是，一种化肥生产废水沉降物清理装置，包括驱动车，驱动车上安装有升降装置，升降装置上安装有水平的支撑架，支撑架上固定有安装板，安装板的下部固定有连接架，连接架下部固定连接有开口向下的污泥罩，安装板上固定有吸污管，吸污管下端口向下伸入到污泥罩的内部，安装板上安装有吸污泵，吸污泵的进入口与洗污管的上端口相连通，吸污泵的的出口连接有排污管，污泥罩上部连通有进气管，进气管的上部与安装板固定连接，进气管上端与外部相连，所述升降装置包括固定在驱动车上的前支柱、固定在驱动车上的后支柱、升降平台，升降平台与支撑架固定连接，前支柱和后支柱前后间隔设置，升降平台位于前支柱和后支柱之间，升降平台分别与前支柱和后支柱上下滑动连接，前支柱和后支柱之间固定有竖向的齿条，齿条啮合有转动安装在升降平台上的齿轮，齿轮连接有旋转驱动装置。
优选地，旋转驱动装置包括驱动电机，驱动电机连接有减速器，减速器输出轴与齿轮的齿轮轴同轴固定连接，所述驱动电机带有抱死机构。
优选地，前支柱上设有前滑槽，后支柱上设有后滑槽，升降平台上转动安装有第一轮和第二轮，第一轮和第二轮前后对称地安装在升降平台上，第一轮伸入到前滑槽内与前滑槽的左右两侧壁滚动连接，第二轮伸入到后滑槽内与后滑槽的左右两侧壁滚动连接。
优选地，吸污管为刚性管。
优选地，污泥罩位于驱动车行走的方向的前方。
本实用新型的有益效果是：清除化肥沉淀池的沉降物时不需要将污水排出，不需要让沉淀池停止工作;将清澈的污水和需要吸取出来的沉降物隔离开，减少吸取的清澈水，便于后续工序的进行;该装置灵活方便，可以将大的污水池分成多次操作完成沉降物的清理工作;清理沉降物高效，减少操作人员的劳动强度。
