申请日2018.04.13
公开(公告)日2019.01.22
IPC分类号C02F9/14; C02F103/34; C02F101/30
摘要
本实用新型涉及废水处理附属装置的技术领域，特别是涉及一种用于分子筛生产的废水处理装置，其方便对废水中的原料进行回收，节省原材料;并且提高对废水酸碱性中和的效果，经过处理的水达到排放和二次利用的标准，提高实用性;同时可以去除废水中的小分子有机物，提高使用可靠性;包括过滤箱、酸碱调和箱、第一连通管、过滤板、进水管、回收箱、导流板、回收板、第一曝气装置、回收管、第一曝气管、回收筐、闸板、碱液箱、电机、输料管、电磁阀、转轴、搅拌叶、吸附箱、第二曝气装置、第二连通管、第二曝气管、放置箱、活性炭颗粒和排水管，活性炭颗粒上附着有好氧生物群，放置箱的顶壁和底壁均设置有多组通孔。
权利要求书

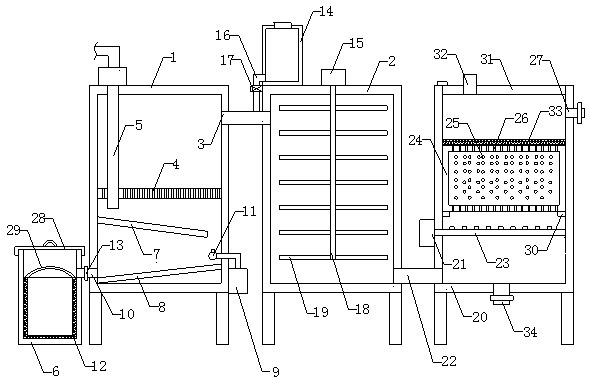

1.一种用于分子筛生产的废水处理装置，包括过滤箱(1)、酸碱调和箱(2)和第一连通管(3)，过滤箱(1)的内部设置有过滤腔，并在过滤腔内设置有过滤板(4)，过滤箱(1)的顶端设置有进水管(5)，酸碱调和箱(2)的内部设置有工作腔，第一连通管(3)的一端与过滤箱(1)连通，第一连通管(3)的另一端与酸碱调和箱(2)连通;其特征在于，还包括回收箱(6)、导流板(7)、回收板(8)、第一曝气装置(9)和回收管(10)，所述进水管(5)的底端自过滤板(4)的顶端穿过过滤板(4)至过滤板(4)的下方，所述导流板(7)的左端与过滤腔的左侧壁连接且位于进水管(5)的下方，导流板(7)的右端向下倾斜且与过滤腔的右侧壁之间留有空间，并在导流板(7)右端的下方设置有第一曝气管(11)，所述第一曝气管(11)的顶端设置有多组第一曝气孔，所述第一曝气装置(9)安装在过滤箱(1)的右端，第一曝气装置(9)的输出端自过滤箱(1)的右端伸入至过滤腔内并与第一曝气管(11)连通，所述回收板(8)的右端与过滤腔的右侧壁连接且位于第一曝气管(11)的下方，回收板(8)的左端向下倾斜并与过滤腔的左侧壁连接，所述回收箱(6)的内部设置有放置腔，并在放置腔内设置有网状的回收筐(12)，所述回收管(10)的左端自回收箱(6)的右端伸入至放置腔内且位于回收筐(12)的上方，回收管(10)的右端自过滤箱(1)的左端底部伸入至过滤腔内并与回收板(8)的左侧输出端连接，并在回收管(10)设置有闸板(13);还包括碱液箱(14)和电机(15)，所述碱液箱(14)和电机(15)均安装在酸碱调和箱(2)的顶端，并在碱液箱(14)的左端底部设置有输料管(16)，所述输料管(16)的底端与第一连通管(3)连通，并在输料管(16)设置有电磁阀(17)，所述电机(15)的底部输出端设置有转轴(18)，所述转轴(18)的底端自酸碱调和箱(2)的顶端伸入至工作腔内，并在转轴(18)上设置有搅拌叶(19)，所述搅拌叶(19)位于工作腔内;还包括吸附箱(20)、第二曝气装置(21)、第二连通管(22)和第二曝气管(23)，所述吸附箱(20)内设置有吸附腔，并在吸附腔内设置有放置箱(24)，所述放置箱(24)的内部装有活性炭颗粒(25)，并在活性炭颗粒(25)上附着有好氧生物群，放置箱(24)的顶壁和底壁均设置有多组通孔(26)，所述通孔(26)的直径小于活性炭颗粒(25)的直径，所述第二连通管(22)的左端自酸碱调和箱(2)的右端底部伸入至工作腔内，第二连通管(22)的右端自吸附箱(20)的左端底部伸入至吸附腔内且位于放置箱(24)的下方，所述第二曝气管(23)横向安装在吸附腔的底部且位于放置箱(24)的下方，并在第二曝气管(23)的顶端连通设置有多组第二曝气孔，所述第二曝气装置(21)的输出端伸入至吸附腔内并与第二曝气管(23)连通，吸附箱(20)的右端底部设置有排水管(27)，并在排水管(27)处设置有排水阀。
2.如权利要求1所述的一种用于分子筛生产的废水处理装置，其特征在于，所述回收箱(6)的顶端设置有取放口，并在取放口处设置有箱盖(28)，所述箱盖(28)与回收箱(6)螺纹连接，并在箱盖(28)的顶端设置有把手。
3.如权利要求2所述的一种用于分子筛生产的废水处理装置，其特征在于，所述回收筐(12)的顶端设置有提手(29)。
4.如权利要求3所述的一种用于分子筛生产的废水处理装置，其特征在于，所述吸附腔的内侧壁上设置有环形的放置板(30)，所述放置箱(24)的底端与放置板(30)的顶端接触，吸附箱(20)的顶端设置有清理口，并在清理口处设置有挡板(31)，所述挡板(31)与吸附箱(20)的顶端通过铰链连接，并在挡板(31)上设置有排气管(32)。
5.如权利要求4所述的一种用于分子筛生产的废水处理装置，其特征在于，所述放置箱(24)的顶端设置有横向的过滤网(33)。
6.如权利要求5所述的一种用于分子筛生产的废水处理装置，其特征在于，所述吸附箱(20)的底端设置有排污管(34)，并在排污管(34)处设置有排污阀。
说明书
一种用于分子筛生产的废水处理装置
技术领域
本实用新型涉及废水处理附属装置的技术领域，特别是涉及一种用于分子筛生产的废水处理装置。
背景技术
众所周知，分子筛是一种具有立方晶格的硅铝酸盐化合物，其品种达数十种，分子筛具有很大的比表面积，达300-100㎡/g，内晶表面高度极化，为一类高效吸附剂，也是一类固体酸，分子筛具有均匀的微孔结构，它的孔穴直径大小均匀，这些孔穴能把比起直径小的分子吸附到孔腔的内部，并对极性分子和不饱和分子具有优先吸附能力，因而能把极性程度不同，饱和程度不同，分子大小不同及沸点不同的分子分离出来，即具有“筛分”分子的作用，故称分子筛，分子筛在合成过程中需要消耗大量的基础化学品和净水，并产生大量的废液和污水，而用于分子筛生产的废水处理装置是一种对分子筛合成过程中产生的废水进行处理，防止对水环境造成污染的辅助装置，其在分子筛生产和环境保护的领域中得到了广泛的使用;现有的用于分子筛生产的废水处理装置包括过滤箱、酸碱调和箱和连通管，过滤箱的内部设置有过滤腔，并在过滤腔内设置有过滤板，过滤箱的顶端设置有进水管，酸碱调和箱的内部设置有工作腔，并在酸碱调和箱的顶端设置有投料管，酸碱调和箱的右端底部设置有排水管，连通管的一端与过滤箱连通，连通管的另一端与酸碱调和箱连通;现有的用于分子筛生产的废水处理装置使用时，将废水自进水管导入至过滤腔内，通过过滤板对废水中的大颗粒原料进行过滤，然后过滤液通过连通管进入工作腔，通过投料管加入一定的碱液与呈酸性的废液进行中和，然后经过中和处理的水自排水管导出;现有的用于分子筛生产的废水处理装置使用中发现，其不方便对废水中的原料进行回收，造成原材料的浪费;并且对废水酸碱中和不充分，达不到排放和二次利用的标准，导致实用性较低;同时废水无法有效去除废水中的小分子有机物，导致使用可靠性较低。
实用新型内容
为解决上述技术问题，本实用新型提供一种方便对废水中的原料进行回收，节省原材料;并且提高对废水酸碱性中和的效果，经过处理的水达到排放和二次利用的标准，提高实用性;同时可以去除废水中的小分子有机物，提高使用可靠性的用于分子筛生产的废水处理装置。
本实用新型的一种用于分子筛生产的废水处理装置，包括过滤箱、酸碱调和箱和第一连通管，过滤箱的内部设置有过滤腔，并在过滤腔内设置有过滤板，过滤箱的顶端设置有进水管，酸碱调和箱的内部设置有工作腔，第一连通管的一端与过滤箱连通，第一连通管的另一端与酸碱调和箱连通;还包括回收箱、导流板、回收板、第一曝气装置和回收管，所述进水管的底端自过滤板的顶端穿过过滤板至过滤板的下方，所述导流板的左端与过滤腔的左侧壁连接且位于进水管的下方，导流板的右端向下倾斜且与过滤腔的右侧壁之间留有空间，并在导流板右端的下方设置有第一曝气管，所述第一曝气管的顶端设置有多组第一曝气孔，所述第一曝气装置安装在过滤箱的右端，第一曝气装置的输出端自过滤箱的右端伸入至过滤腔内并与第一曝气管连通，所述回收板的右端与过滤腔的右侧壁连接且位于第一曝气管的下方，回收板的左端向下倾斜并与过滤腔的左侧壁连接，所述回收箱的内部设置有放置腔，并在放置腔内设置有网状的回收筐，所述回收管的左端自回收箱的右端伸入至放置腔内且位于回收筐的上方，回收管的右端自过滤箱的左端底部伸入至过滤腔内并与回收板的左侧输出端连接，并在回收管设置有闸板;还包括碱液箱和电机，所述碱液箱和电机均安装在酸碱调和箱的顶端，并在碱液箱的左端底部设置有输料管，所述输料管的底端与第一连通管连通，并在输料管设置有电磁阀，所述电机的底部输出端设置有转轴，所述转轴的底端自酸碱调和箱的顶端伸入至工作腔内，并在转轴上设置有搅拌叶，所述搅拌叶位于工作腔内;还包括吸附箱、第二曝气装置、第二连通管和第二曝气管，所述吸附箱内设置有吸附腔，并在吸附腔内设置有放置箱，所述放置箱的内部装有活性炭颗粒，并在活性炭颗粒上附着有好氧生物群，放置箱的顶壁和底壁均设置有多组通孔，所述通孔的直径小于活性炭颗粒的直径，所述第二连通管的左端自酸碱调和箱的右端底部伸入至工作腔内，第二连通管的右端自吸附箱的左端底部伸入至吸附腔内且位于放置箱的下方，所述第二曝气管横向安装在吸附腔的底部且位于放置箱的下方，并在第二曝气管的顶端连通设置有多组第二曝气孔，所述第二曝气装置的输出端伸入至吸附腔内并与第二曝气管连通，吸附箱的右端底部设置有排水管，并在排水管处设置有排水阀。
本实用新型的一种用于分子筛生产的废水处理装置，所述回收箱的顶端设置有取放口，并在取放口处设置有箱盖，所述箱盖与回收箱螺纹连接，并在箱盖的顶端设置有把手。
本实用新型的一种用于分子筛生产的废水处理装置，所述回收筐的顶端设置有提手。
本实用新型的一种用于分子筛生产的废水处理装置，所述吸附腔的内侧壁上设置有环形的放置板，所述放置箱的底端与放置板的顶端接触，吸附箱的顶端设置有清理口，并在清理口处设置有挡板，所述挡板与吸附箱的顶端通过铰链连接，并在挡板上设置有排气管。
本实用新型的一种用于分子筛生产的废水处理装置，所述放置箱的顶端设置有横向的过滤网。
本实用新型的一种用于分子筛生产的废水处理装置，所述吸附箱的底端设置有排污管，并在排污管处设置有排污阀。
与现有技术相比本实用新型的有益效果为：通过上述设置，通过过滤板对废水中的颗粒原料进行拦截，颗粒原料沿导流板下滑并落在回收板上，然后由回收板通过回收管流入回收箱的回收筐内，通过第一曝气装置对过滤腔内进行曝气，废水中的小分子杂质随同小气泡一同上升并穿过过滤板经第一连通管进入工作腔内，防止小分子杂质进入回收箱内，方便对废水中的原料进行回收，节省原材料;碱液箱中的碱液通过输料管进入第一连通管内与第一连通管内的废水一同流入工作腔内，根据废水的输入流量调节电磁阀，对碱液的输送量进行调节，然后通过电机带动搅拌叶旋转，使工作腔内的碱液与废水中的酸性成分充分中和，提高对废水酸碱性中和的效果，经过处理的水达到排放和二次利用的标准，提高实用性;酸碱调和箱中分废水经第二连通管进入吸附腔，通过放置箱中的活性炭颗粒对废水中的小分子杂质进行吸附，并通过活性炭颗粒上的好氧生物将活性炭上的小分子有机物分解，通过第二曝气装置对吸附箱进行曝气，为好氧生物的有氧呼吸提供足够的氧气，同时可以使放置箱中的活性炭颗粒不断翻动，方便对废水中的小分子有机物进行吸附，同时方便好氧生物分解的生成的杂质脱离活性炭颗粒，经过一段时间的吸附和生物接触氧化，可以有效去除废水中的小分子有机物，提高使用可靠性，打开排水阀，将处理后的水排放或者二次利用。
