申请日2018.04.13
公开(公告)日2019.01.18
IPC分类号C02F1/44; B01D61/58
摘要
本实用新型公开了一种含蛋白废水的回收系统，涉及环保水处理领域。本实用新型的含蛋白废水的回收系统包括一级碟管式纳滤装置、浓缩液处理装置以及滤过液处理装置，所述浓缩液处理装置以及所述滤过液处理装置分别连接至所述一级碟管式纳滤装置;所述浓缩液处理装置包括依次连接的稀释槽、二级碟管式纳滤装置以及干燥装置;所述滤过液处理装置包括依次连接的高压碟管式反渗装置以及回收槽。本实用新型将污染大、难处理但附加值高的含蛋白高盐废水有效处理后分别回收低分子无机盐和蛋白，变废为宝，降低环境污染，实现资源循环利用，降低危废处理成本，提高经济价值，为企业的污水处理提供新的思路，在食品、制药等行业具有广泛的应用前景。
权利要求书
1.一种含蛋白废水的回收系统，其特征在于，其包括一级碟管式纳滤装置、浓缩液处理装置以及滤过液处理装置，所述浓缩液处理装置以及所述滤过液处理装置分别连接至所述一级碟管式纳滤装置;所述浓缩液处理装置包括依次连接的稀释槽、二级碟管式纳滤装置以及干燥装置;所述滤过液处理装置包括依次连接的高压碟管式反渗装置以及回收槽。
2.根据权利要求1所述的含蛋白废水的回收系统，其特征在于，所述一级碟管式纳滤装置前设置有预过滤装置，所述预过滤装置的滤径为10-20微米。
3.根据权利要求2所述的含蛋白废水的回收系统，其特征在于，所述高压碟管式反渗装置连接至所述稀释槽以将其产水导入稀释槽。
4.根据权利要求3所述的含蛋白废水的回收系统，其特征在于，所述二级碟管式纳滤装置连接至所述回收槽已经其产水导入回收槽。
5.根据权利要求1-4中任一项所述的含蛋白废水的回收系统，其特征在于，所述一级碟管式纳滤装置包括至少一个高压碟管式纳滤膜柱，所述高压碟管式纳滤膜柱括膜壳(1)和拉杆(2)，所述膜壳(1)内设置有滤芯(3)，所述膜壳(1)沿其轴向的两端分别设置有上法兰(4)和下法兰(5)，所述拉杆(2)设置于所述膜壳(1)的中轴线上，并且贯穿所述上法兰(4)和所述下法兰(5);所述上法兰(4)和所述下法兰(5)均设置于所述膜壳(1)的内部，所述膜壳(1)内部还设置有上挡环(42)，所述上挡环(42)连接至所述上法兰(4)的上方，所述上挡环(42)与所述膜壳(1)之间螺纹连接，所述上挡环(42)中部设置有通孔，所述拉杆(2)贯穿所述通孔并向所述上挡环(42)上方延伸。
6.根据权利要求5所述的含蛋白废水的回收系统，其特征在于，所述膜壳(1)内部设置有下挡圈(51)，所述下挡圈(51)连接至所述下法兰(5)的下方，所述下挡圈(51)与所述膜壳(1)之间螺纹连接，所述下挡圈(51)中部设置有通孔，所述拉杆(2)贯穿所述通孔并向所述下挡圈(51)的下方延伸。
7.根据权利要求6所述的含蛋白废水的回收系统，其特征在于，所述上法兰(4)与所述拉杆(2)之间设置有上端小套(41)，所述上端小套(41)呈带帽檐的中空圆柱形，帽檐端向下;所述上端小套(41)与所述上法兰(4)之间用唇形密封圈密封。
8.根据权利要求7所述的含蛋白废水的回收系统，其特征在于，所述拉杆(2)的轴向两端设置有拉杆轴套，所述拉杆轴套包括上轴套(43)和下轴套(52)，所述上轴套(43)设置于所述上挡环(42)与所述拉杆(2)之间并向所述上挡环(42)的上方延伸，所述上轴套(43)上方连接有第一固定螺母(44)，第一固定螺母(44)螺纹连接至拉杆(2);所述下轴套(52)设置于所述下挡圈(51)与所述拉杆(2)之间并向所述下挡圈(51)的下方延伸，所述下轴套(52)下方连接有第二固定螺母(53)，第二固定螺母(53)螺纹连接至拉杆(2)。
说明书
一种含蛋白废水的回收系统
技术领域
本实用新型涉及环保水处理技术领域，尤其是一种含蛋白废水的回收系统。
背景技术
肝素钠是一种重要的生化药物，具有抗凝血的作用，在抗凝血、促进脂蛋白酶释放和补体溶细胞体系等方面具有良好的活性，广泛用于流行性脑炎、败血症、血栓塞、急性心肌梗塞、动脉硬化等治疗。肝素是一种酸性黏多糖，在动物体内与蛋白质结合存在，生产过程中，需使用接近饱和的氯化钠溶液作为溶剂，经过物理和化学提取分离过程，与蛋白质进行分离，因而会产生大量的含有氯化钠的含蛋白废水，该废水没有使用价值，无法继续使用，传统处理方法为：经简单的蛋白处理后变成固体蛋白废弃物和高盐废水后分别丢弃。该处理方法对一方面对环境造成极大负担，另一方面，废水中的优质蛋白得不到有效利用，并且需要添加大量新的食盐用于生产，增加生产成本，降低经济效益。所以该问题成为一个急需解决的问题。
现有技术中尚未出现处理此类含蛋白的高盐废水的处理方法，通常使用常规的污水处理方法，如酸碱化、氧化、絮凝、微生物处理等方法联用。这些方法虽然能够除去含蛋白的高盐废水中的部分污染物，降低对环境的污染，但是高盐情况下微生物脱水而无法存活，导致处理效果不理想，并且仍然存在无机盐以及优势蛋白得不到有效回收的缺陷，限制了其实际应用。
实用新型内容
本实用新型的发明目的在于：针对上述存在的问题，提供一种含蛋白废水的回收系统，该系统能有效回收废水中的低分子无机盐和蛋白，变废为宝，降低环境污染，实现资源的循环利用，降低危废处理成本，提高经济价值。

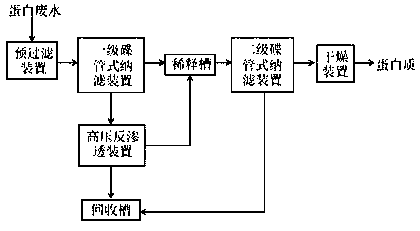

一种含蛋白废水的回收系统，其包括一级碟管式纳滤装置、浓缩液处理装置以及滤过液处理装置，所述浓缩液处理装置以及所述滤过液处理装置分别连接至所述一级碟管式纳滤装置;所述浓缩液处理装置包括依次连接的稀释槽、二级碟管式纳滤装置以及干燥装置;所述滤过液处理装置包括依次连接的高压碟管式反渗装置以及回收槽。
由于采用了上述技术方案，一级碟管式纳滤装置具有可拦截大分子有机蛋白质而允许低分子无机盐自由透过的特性，将蛋白废水分为含低分子无机盐的第一滤过液和含蛋白的第一浓缩液，第一滤过液经再次浓缩得到无机盐浓度更高的第二浓缩液，用于回收无机盐，第一浓缩液经二级纳滤得到蛋白含量更高的第三浓缩液用于蛋白生产，从而回收无机盐和蛋白，变废为宝，降低环境污染，实现资源的循环利用，降低危废处理成本，提高经济价值，为企业的污水处理提供新的思路。
本实用新型的一种含蛋白废水的回收系统，所述一级碟管式纳滤装置前设置有预过滤装置，所述预过滤装置的滤径为10-20微米。
由于采用了上述技术方案，含蛋白废水在进入一级碟管式纳滤装置前经过预过滤除去大颗粒杂质，保证进水质量，减轻一级碟管式纳滤装置的处理负担。
本实用新型的一种含蛋白废水的回收系统，所述高压碟管式反渗装置连接至所述稀释槽以将其产水导入稀释槽。
本实用新型的一种含蛋白废水的回收系统，所述二级碟管式纳滤装置连接至所述回收槽已经其产水导入回收槽。
由于采用了上述技术方案，实现水资源的循环利用，降低资源消耗。
本实用新型的一种含蛋白废水的回收系统，所述一级碟管式纳滤装置包括至少一个高压碟管式纳滤膜柱，所述高压碟管式纳滤膜柱括膜壳和拉杆，所述膜壳内设置有滤芯，所述膜壳沿其轴向的两端分别设置有上法兰和下法兰，所述拉杆设置于所述膜壳的中轴线上，并且贯穿所述上法兰和所述下法兰;所述上法兰和所述下法兰均设置于所述膜壳的内部，所述膜壳内部还设置有上挡环，所述上挡环连接至所述上法兰的上方，所述上挡环与所述膜壳之间螺纹连接，所述上挡环中部设置有通孔，所述拉杆贯穿所述通孔并向所述上挡环上方延伸。
当高压碟管式纳滤膜柱往往在高压下运行，长久运行时，拉杆容易产生疲劳而发生断裂。由于采用了上述技术方案，高压碟管式纳滤膜柱的上法兰、下法兰以及上挡环均设置与膜壳内部，分别连接至膜壳与中心栏杆，可以将中心拉杆的受力分散到膜壳上，膜壳分担中心拉杆所承受的压力，缓解拉杆疲劳。并且利用上挡环有效的增大受力面积，进一步缓解中心拉杆以及膜壳的疲劳。
本实用新型的一种含蛋白废水的回收系统，所述膜壳内部设置有下挡圈，所述下挡圈连接至所述下法兰的下方，所述下挡圈与所述膜壳之间螺纹连接，所述下挡圈中部设置有通孔，所述拉杆贯穿所述通孔并向所述下挡圈的下方延伸。
由于采用了上述技术方案，中心拉杆的受力可以由下挡圈分散到膜壳，保证中心拉杆受力的均匀分散，进一步缓解拉杆疲劳。
本实用新型的一种含蛋白废水的回收系统，所述上法兰与所述拉杆之间设置有上端小套，所述上端小套呈带帽檐的中空圆柱形，帽檐端向下;所述上端小套与所述上法兰之间用唇形密封圈密封。
本实用新型的一种含蛋白废水的回收系统，所述拉杆的轴向两端设置有拉杆轴套，所述拉杆轴套包括上轴套和下轴套，所述上轴套设置于所述上挡环与所述拉杆之间并向所述上挡环的上方延伸，所述上轴套上方连接有第一固定螺母，第一固定螺母螺纹连接至拉杆;所述下轴套设置于所述下挡圈与所述拉杆之间并向所述下挡圈的下方延伸，所述下轴套下方连接有第二固定螺母，第二固定螺母螺纹连接至拉杆。
由于采用了上述技术方案，能够有效提高高压碟管式纳滤膜柱的密封性能。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型的含蛋白废水的回收系统，利用碟管式纳滤装置将含蛋白的高盐废水初步分离成低分子无机盐的第一滤过液和含蛋白的第一浓缩液，然后将第一滤过液再次浓缩，将第一浓缩液进行二次纳滤，分别回收低分子无机盐和蛋白。该系统有效地弥补了现有技术中对含蛋白的高盐废水处理技术中的不足，将污染大、难处理但附加值高的含蛋白的高盐废水有效处理后分别回收低分子无机盐和蛋白，变废为宝，降低环境污染，实现资源的循环利用，降低危废处理成本，提高经济价值，为企业的污水处理提供新的思路，在食品、制药等行业具有广泛的应用前景。
