申请日2013.06.03
公开(公告)日2014.03.05
IPC分类号C02F1/36; C02F9/14
摘要
本实用新型提供了一种节能、运行成本低、处理效果好的超声波污水处理系统，包括依次相连的格栅沉淀池、调节池、厌氧池、好氧池、土壤渗滤池和清水集水池;所述好氧池内设有超声波强化处理系统。本实用新型的超声波污水处理系统，集成应用超声波强化A/O工艺：在传统A/O生物处理工艺的厌氧和曝气好氧的工艺单元中增加超声波强化处理，利用超声波的声流、空化破解、热解作用于污水处理的核心工艺，此外在超声波的作用下曝气溶解氧的效率提高50%以上，可以降低曝气的强度，节约能耗;该阶段污水中的COD、BOD、SS可以除去60%以上。
权利要求书
1.一种超声波污水处理系统，其特征在于：包括依次相连的格栅沉淀池、调节池、厌氧池、好氧池、土壤渗滤池和清水集水池;所述好氧池内设有超声波强化处理系统。
2.根据权利要求1所述的超声波污水处理系统，其特征在于：所述厌氧池内也设有超声波强化处理系统。
说明书
超声波污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种超声波污水处理系统。
背景技术
随着小城镇城镇化进程的加快，村镇人口不断集中，乡镇企业迅速发展，城镇污水排放量也不断增加，然而由于过去“重建设，轻环保”的旧观念，城镇基础设施建设远远落后于城镇建设的发展，缺乏必要的污水收集系统和污水处理设施，污水无序乱流，不仅直接污染了小城镇自身生态环境，而且造成了河湖水体的严重污染，已成为区域性水环境的重要污染源。同时，由于小城镇紧临农村，畜禽养殖，水产养殖、农药及化肥等面源污染也极为严重，均对小城镇饮用水安全和居民生存环境构成严重威胁，制约了经济发展及城镇可持续发展。
小城镇在城镇总数中所占比例大，且呈分散型，是继大中城市污水治理后的一个新的战略目标。如果只注重大、中城市污水处理工程的建设，而忽视数量多、分布广的小城镇的污水治理，其结果必然是小城镇污染防治不可能达到预期目标。根据有关报导，预计今后我国70%以上的生活污水将来自城镇及小区。由此可见小城镇的污染治理关系到我国环境状况和可持续发展的战略目标，是十分重要和必要的，也是非常有前途和极具生命力的。
典型工艺都不能同时满足中小城镇对于效率高、稳定可靠、无污泥产生、操作简单、无易损件更换、运行成本低、占地面积相对较小的实质性需求。对于研制适合我国国情的一体化生活污水处理装置和技术还需要继续进行深入研究和开发，必须采用更合理的工艺组合，集成多种先进技术，才能满足我国城镇和农村对于一体化生活污水处理装置的特殊现实需求。
实用新型内容
本实用新型的目的是提供一种节能、运行成本低、处理效果好的超声波污水处理系统。

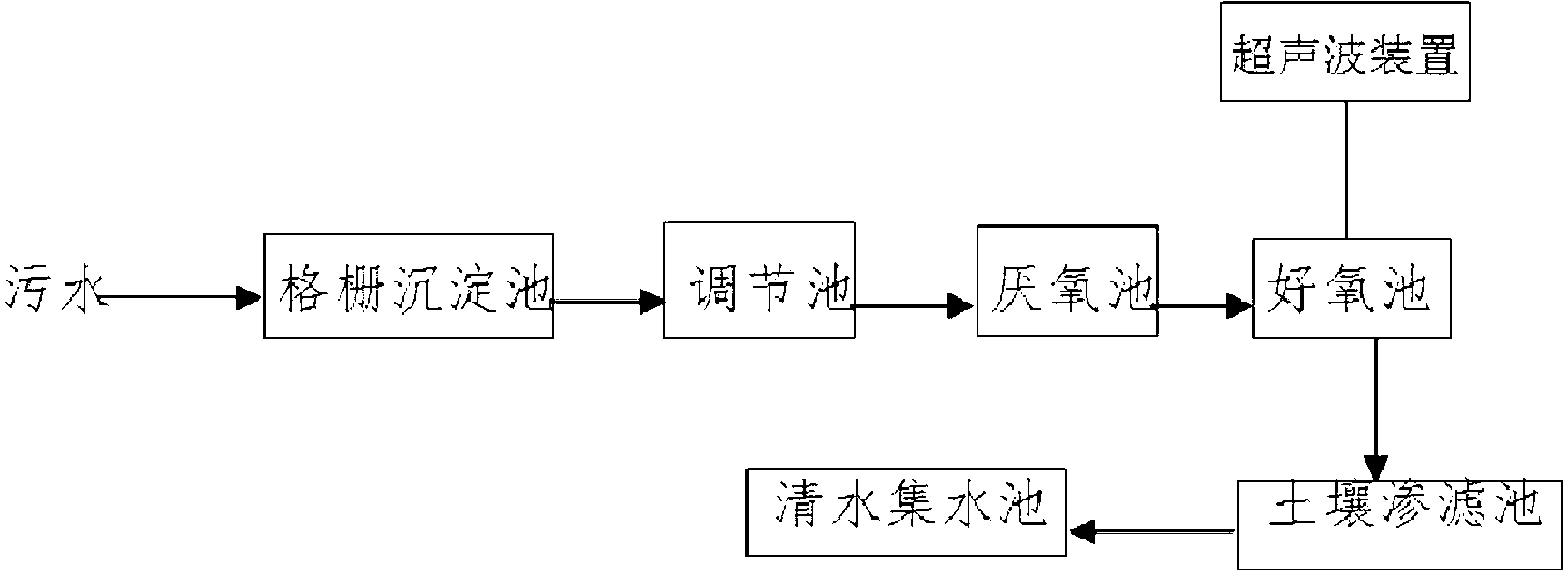

实现本实用新型目的的超声波污水处理系统，包括依次相连的格栅沉淀池、调节池、厌氧池、好氧池、土壤渗滤池和清水集水池;所述好氧池内设有超声波强化处理系统。
所述厌氧池内也设有超声波强化处理系统。
本实用新型的有益效果如下：本实用新型的超声波污水处理系统，集成应用超声波强化A/O工艺：在传统A/O生物处理工艺的厌氧和曝气好氧的工艺单元中增加超声波强化处理系统，利用超声波的声流、空化破解、热解作用于污水处理的核心工艺，另外超声波具有将曝气时的大气泡打碎成微气泡，提高水中溶氧率，这样就能够将难生化降解的有机物大分子降解为有机物小分子，提高BOD/COD的可生化比，以利微生物易于吸附、分解，产生CO2和H2O无害物质，以达到迅速净化污水，达标排放或回用的目的;此外在超声波的作用下曝气溶解氧的效率提高50%以上，可以降低曝气的强度，节约能耗;该阶段污水中的COD、BOD、SS可以除去60%以上。
改良和优化土壤渗滤生物处理工艺：在前面超声波强化A/O工艺的基础上，将土壤渗滤生物处理工艺进行改良和优化，达到无动力消耗、无污泥产生、无沉淀分离单元、占地面积更少、可以模块化组装、绿化美化环境等目的;该装置成本运行低，符合广大中小城镇和新农村对污水处理设施运行成本最低的要求。
