申请日2018.04.13
公开(公告)日2019.04.09
IPC分类号B65D90/00; B01F7/04
摘要
本实用新型涉及保温隔热耐火材料领域，尤其涉及一种新型污泥运输结构。运输结构包含车头，车头后方包含后车厢，车厢上包含罐体，所述的罐体的内部或者上方固定有一个泵，该泵通过电源线连接着外部的电源，所述的泵伸出有管路，该管路为硬质管路，管路通向罐体的下方并且管路上包含多个孔。有益效果：虽然现有技术存在搅拌，但是搅拌的时候，有些较沉的污泥还是会沉降，沉降到罐体的底部，采用本结构，最关键的是，利用气流冲击，将叶片企及不到的部分用气流和水流冲起来，参与搅拌，避免污泥渍于罐体内部难以清理。
权利要求书
1.一种新型污泥运输结构，其特征在于，运输结构包含车头，车头后方包含后车厢，车厢上包含罐体，所述的罐体的内部或者上方固定有一个泵，该泵通过电源线连接着外部的电源，所述的泵伸出有管路，该管路为硬质管路，管路通向罐体的下方并且管路上包含多个孔。
2.如权利要求1所述的一种新型污泥运输结构，其特征在于，所述的管路贴壁焊接在罐体的内壁上。
3.如权利要求1所述的一种新型污泥运输结构，其特征在于，所述的管路下方连接着多个底部盒子，底部盒子朝上伸出有出口。
4.如权利要求1所述的一种新型污泥运输结构，其特征在于，所述的罐体上方包含上开口。
说明书
一种新型污泥运输结构
技术领域
本实用新型涉及保温隔热耐火材料领域，尤其涉及一种新型污泥运输结构。
背景技术
ZL201621229251.8公开的技术存在如下缺陷：污泥运输中的污泥容易沉淀，即便是不断搅拌，污泥还是会不断沉淀，造成过去后部分渍在车厢内，难以被清理出去。
本专利基于201621229251.8改进而来，本专利为表述之处，可以完全参阅该专利。
实用新型内容
实用新型的目的：为了提供一种效果更好的新型污泥运输结构，具体目的见具体实施部分的多个实质技术效果。
为了达到如上目的，本实用新型采取如下技术方案：

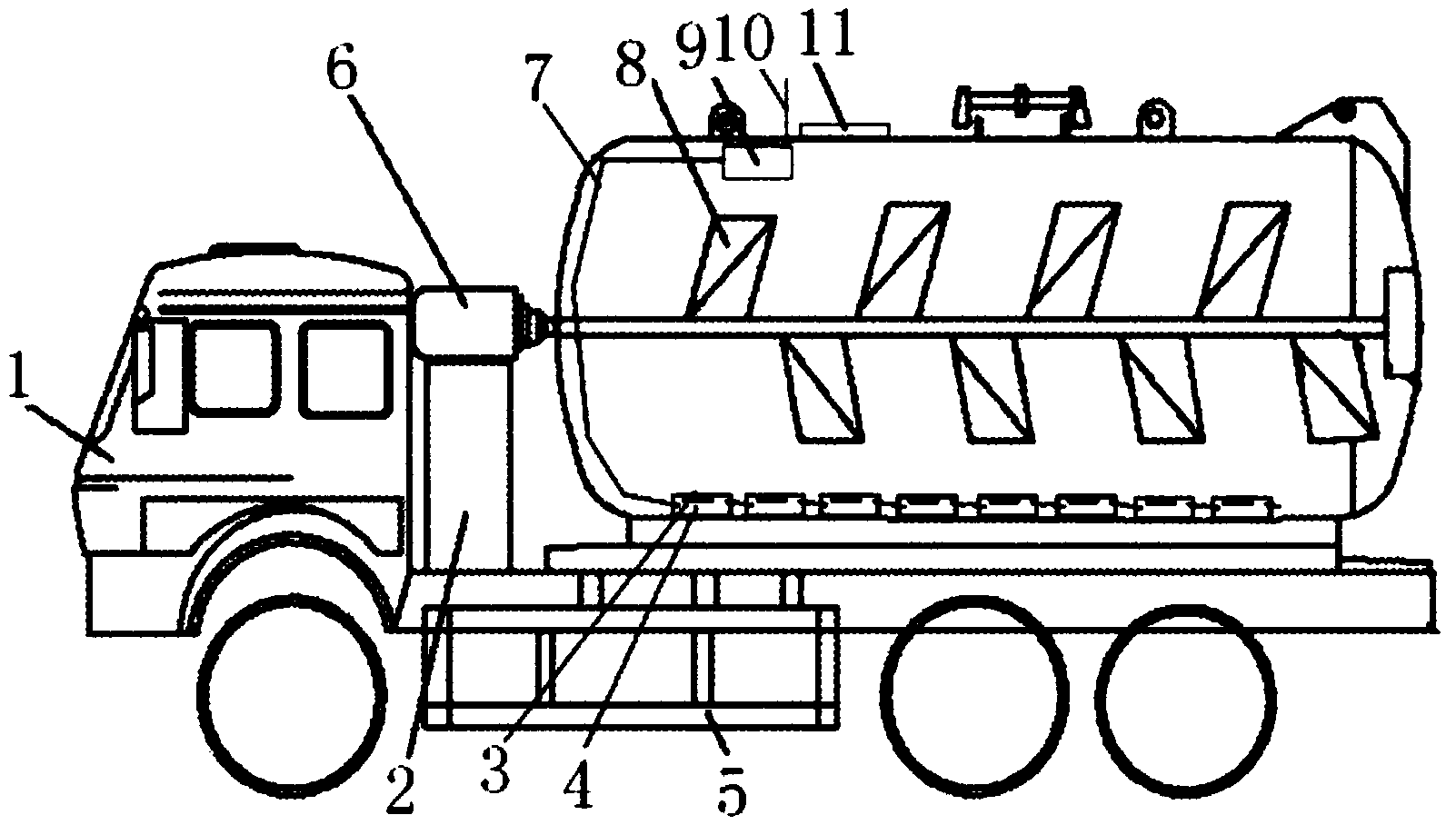

一种新型污泥运输结构，其特征在于，运输结构包含车头，车头后方包含后车厢，车厢上包含罐体，所述的罐体的内部或者上方固定有一个泵，该泵通过电源线连接着外部的电源，所述的泵伸出有管路，该管路为硬质管路，管路通向罐体的下方并且管路上包含多个孔。
本实用新型进一步技术方案在于，所述的管路贴壁焊接在罐体的内壁上。
本实用新型进一步技术方案在于，所述的管路下方连接着多个底部盒子，底部盒子朝上伸出有出口。
本实用新型进一步技术方案在于，所述的罐体上方包含上开口。
采用如上技术方案的本实用新型，相对于现有技术有如下有益效果：虽然现有技术存在搅拌，但是搅拌的时候，有些较沉的污泥还是会沉降，沉降到罐体的底部，采用本结构，最关键的是，利用气流冲击，将叶片企及不到的部分用气流和水流冲起来，参与搅拌，避免污泥渍于罐体内部难以清理。
