申请日2019.01.25
公开(公告)日2019.05.14
IPC分类号C02F9/14
摘要
本发明公开了一种退浆水处理系统，包括依次相连通的混合池、厌氧池、好氧池、加药反应池及沉淀池，厌氧池有多个，每个厌氧池均经进水管道与混合池的出水口相连通，厌氧池的底部为带有厌氧菌的活性泥，厌氧池内有多个海绵，厌氧池的侧壁上开设有若干出水孔，出水孔的高度略低于厌氧池的最高水位设置，厌氧池的外侧设有出水池，出水池经出水管道与好氧设备相连通;好氧池有多个，每个好氧池均经出水管道与出水池相连通，各个好氧池的出水口相连通后，与加药反应池相连通，加药反应池与沉淀池相连通，沉淀池连接有排水管道。本发明能够对退浆水进行彻底的处理，使得排出的水符合废水排放标准，从而防止污水对环境造成污染。
权利要求书
1.一种退浆水处理系统，其特征在于：包括依次相连通的混合池、厌氧池、好氧池、加药反应池及沉淀池，所述厌氧池有多个，每个厌氧池均经进水管道与混合池的出水口相连通，厌氧池的底部为带有厌氧菌的活性泥，厌氧池内有多个用于使厌氧菌着床的海绵，所述厌氧池的侧壁上开设有若干出水孔，出水孔的高度略低于厌氧池的最高水位设置，厌氧池的外侧设有出水池，出水池经出水管道与好氧池相连通;
所述好氧池有多个，每个好氧池均经出水管道与出水池相连通，好氧池内填充有好氧微生物，各个好氧池的出水口相连通后，与加药反应池相连通，加药反应池的出水口与沉淀池相连通，沉淀池连接有排水管道，处理后的水经排水管道排出。
2.如权利要求1所述的一种退浆水处理系统，其特征在于：所述混合池包括第一调节池和第二调节池，第一调节池和第二调节池的侧壁上分别开设有进水口和出水口，第一调节池和第二调节池组成U型水池，两个调节池相连通的部位设有水下推进器，水下推进器连接有螺旋桨，水下推进器带动螺旋桨转动，从而使污水混合均匀，混合均匀后的水经出水口排出。

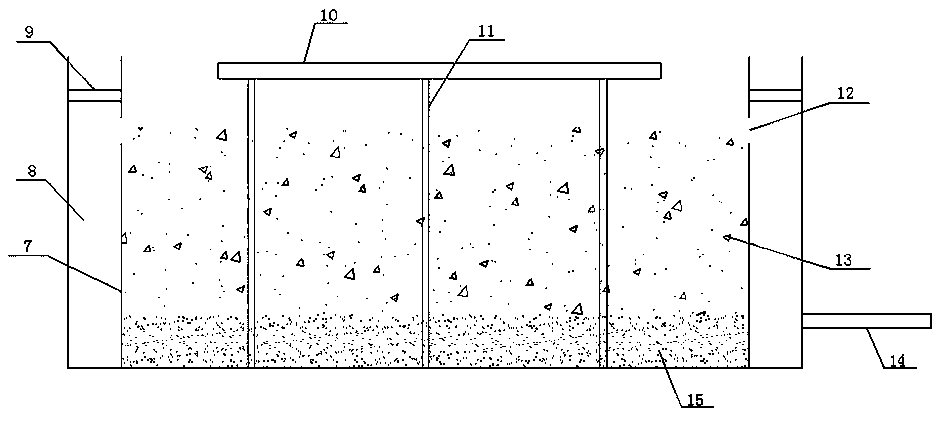

3.如权利要求1所述的一种退浆水处理系统，其特征在于：所述进水管道水平设置于厌氧池的上方，进水管道的下方设有多个支撑杆，支撑杆固定设置于厌氧池的底部。
4.如权利要求3所述的一种退浆水处理系统，其特征在于：所述厌氧池的侧壁与出水池的侧壁之间设有加强筋。
5.如权利要求1所述的一种退浆水处理系统，其特征在于：所述加药反应设备内的反应药品为PAC和PAM。
6.如权利要求1至5任一项所述的一种退浆水处理系统，其特征在于：所述沉泥池的底部设有第一排泥管道，第一排泥管道连接储泥池，加药反应池的底部开设有第二排泥管道，第二排泥管道连接储泥池，储泥池内的泥浓缩后经轧泥机轧成泥饼排出。
说明书
一种退浆水处理系统
技术领域
本发明涉及水处理技术领域，具体涉及一种退浆水处理系统。
背景技术
在织物生产和印染过程中，会产生大量退浆水，退浆水属于高浓度有机污水，随意排放会严重污染环境，因此需要对退浆水进行处理，使得排出的废水符合排放标准。目前常用的退浆水处理方式是将污水先后排入厌氧池和好氧池中，分别利用厌氧微生物和好氧微生物将污水中的有机高分子化合物分解成小分子可降解的有机物，从而达到提高污水处理的效果。
现有的厌氧池一般是将厌氧微生物注入淤泥中，再将含有微生物的活性泥倒入厌氧池内，利用厌氧微生物将污水中的各种复杂的有机物分解为甲烷和二氧化碳等物质，同时把部分有机质合成细菌胞体，通过气、液、固分离，使污水得到净化。由于淤泥沉积在厌氧池的底部，导致上部的污水无法得到处理，从而使污水不能得到有效的处理。
发明内容
本发明的目的在于提供一种退浆水处理系统，能够对退浆水进行彻底的处理，防止污水对环境造成污染。
为实现上述目的，本发明采用如下技术方案：
一种退浆水处理系统，包括依次相连通的混合池、厌氧池、好氧池、加药反应池及沉淀池，所述厌氧池有多个，每个厌氧池均经进水管道与混合池的出水口相连通，厌氧池的底部为带有厌氧菌的活性泥，厌氧池内有多个用于使厌氧菌着床的海绵，所述厌氧池的侧壁上开设有若干出水孔，出水孔的高度略低于厌氧池的最高水位设置，厌氧池的外侧设有出水池，出水池经出水管道与好氧池相连通;
所述好氧池有多个，每个好氧池均经出水管道与出水池相连通，好氧池内填充有好氧微生物，各个好氧池的出水口相连通后，与加药反应池相连通，加药反应池的出水口与沉淀池相连通，沉淀池连接有排水管道，处理后的水经排水管道排出。
优选的，所述混合池包括第一调节池和第二调节池，第一调节池和第二调节池的侧壁上分别开设有进水口和出水口，第一调节池和第二调节池组成U型水池，两个调节池相连通的部位设有水下推进器，水下推进器连接有螺旋桨，水下推进器带动螺旋桨转动，从而使污水混合均匀，混合均匀后的水经出水口排出。
优选的，所述进水管道水平设置于厌氧池的上方，进水管道的下方设有多个支撑杆，支撑杆固定设置于厌氧池的底部。
优选的，所述厌氧池的侧壁与出水池的侧壁之间设有加强筋。
优选的，所述加药反应设备内的反应药品为PAC和PAM。
优选的，所述沉泥池的底部设有第一排泥管道，第一排泥管道连接储泥池，加药反应池的底部开设有第二排泥管道，第二排泥管道连接储泥池，储泥池内的泥浓缩后经轧泥机轧成泥饼排出。
本发明中的污水经混合池混合均匀后，依次经厌氧池、好氧池和加药反应池进行分解和净化，最后经沉淀池将水中的污泥和沉淀物进行沉淀，最后经排水管道排出的水符合废水排放标准，从而降低对环境的污染;混合池内的螺旋桨能够对污水进行搅拌，使污水充分混合;厌氧池内设有海绵，海绵用于使厌氧微生物着床，海绵吸水后会逐渐下沉，从而对厌氧池内的污水进行彻底分解，提高污水处理的效果，防止污水对环境造成污染。
