申请日2019.03.19
公开(公告)日2019.05.17
IPC分类号C02F1/52
摘要
本发明是一种污水处理用多效静态混合搅拌反应装置，涉及污水处理技术领域，该装置包括立式混合器、污泥回流管、压缩空气管和加料管路;立式混合器包括立式混合器本体和混合腔室，在立式混合器本体的内壁上设有折流壁与/或在混合腔室内设有搅拌器;上端设有出泥口或出泥管的污泥回流管处于立式混合器内或外;压缩空气管接入污泥回流管;加料管路包括原水管路和加药管路。反应系统：若干个前述装置通过若干分支管路并联到加药管主路和压缩空气主管上。混合方法：沉淀池中的污泥被上提至混合腔室，参与原水和药料的混合，在立式混合器的折流壁或搅拌器的作用下实现静态混合。本装置和方法有着多效混合、加药量少、混合效果好、出水水质好的特点。
权利要求书
1.一种污水处理用多效静态混合搅拌反应装置，其特征在于：包括立式混合器、污泥回流管、压缩空气管和加料管路;
所述立式混合器包括立式混合器本体和混合腔室，在立式混合器本体的内壁上设有折流壁与/或在混合腔室内设有搅拌器;立式混合器固定安装在支撑架上;
所述污泥回流管呈立式安装在支撑架上，污泥回流管处于立式混合器内或立式混合器外;污泥回流管上端设有出泥口或者通入混合腔室的出泥管;
所述压缩空气管从污泥回流管内通入至污泥回流管下部，或者从污泥回流管外接入污泥回流管下部;
所述加料管路包括通入混合腔室的原水管路和加药管路。
2.根据权利要求1所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述折流壁为设在立式混合器内壁上的若干个向内凸起的折流部。
3.根据权利要求1所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述搅拌器为气体搅拌器或固体搅拌器;
所述气体搅拌器包括通入混合腔室底部的压缩空气支管，压缩空气支管下部安装有布气器;
所述固体搅拌器为管式搅拌器或叶片式搅拌器;
所述管式搅拌器为设在混合腔室内的搅拌管，或者为污泥回流管和搅拌器合体设置构成，所述搅拌管或污泥回流管置于立式混合器内且与立式混合器同轴设置，在搅拌管或污泥回流管的外壁上设有若干个向外凸起的搅拌部;
所述叶片式搅拌器包括设在混合腔室且与立式混合器同轴设置的搅拌轴，在搅拌轴上设有搅拌叶片;所述搅拌轴固定连接在支撑架上。
4.根据权利要求3所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述搅拌叶片为平板叶片或螺旋叶片;所述平板叶片为若干个圆形叶片，若干个圆形叶片自上而下间隔均匀的固定连接在搅拌轴上，圆形叶片以圆心落在搅拌轴轴线上的方式设置;所述螺旋叶片沿着搅拌轴自上而下螺旋盘绕在搅拌轴上。
5.根据权利要求3所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述污泥回流管或搅拌轴通过升降机构连接在支撑架上;所述升降机构包括螺纹导套和与螺纹导套配合的螺杆。
6.根据权利要求5所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述出泥口上设有横梁，所述螺纹导套固定连接在横梁或搅拌轴上;所述螺杆固定连接在支撑架上，螺纹导套通过螺纹套设连接在螺杆上。
7.根据权利要求1所述的污水处理用多效静态混合搅拌反应装置，其特征在于：所述污泥回流管底端吸泥口设在立式混合器底端出水口的下方。
8.一种污水处理用多效静态混合搅拌反应系统，其特征在于：包括若干个反应单元，所述反应单元为权利要求1~7中任何一项所述的污水处理用多效静态混合搅拌反应装置;
加料管路分设有加料管主路和若干个加料管支路，压缩空气管分设有压缩空气主管和若干个压缩空气支管，若干个反应单元通过若干个加料管支路并联到加料管主路上，若干个反应单元通过若干个压缩空气支管并联到压缩空气主管上，各加料管支路和压缩空气支管上均设有阀门;若干个反应单元固定安装在支撑架上。
9.一种采用权利要求1~7中任何一项所述的污水处理用多效静态混合搅拌反应装置或权利要求8中所述的污水处理用多效静态混合搅拌反应系统进行混合搅拌的方法，其特征在于：原水、药料分别通过原水管路、加药管路通入混合腔室内，在立式混合器的折流壁折流或搅拌器静态搅拌的作用下实现静态混合，沉淀池中的污泥通过污泥回流管实现上提并回流，参与原水和药料的混合。
10.根据权利要求9所述的混合搅拌的方法，其特征在于：其优选步骤如下，
(1)打开压缩空气管路上的阀门，压缩空气通入污泥回流管并混入水中，水的密度降低，压力降低，沉淀池所设的污泥斗中的污泥被压入污泥回流管，污泥沿着污泥回流管上行排入混合腔室;
(2)打开原水管路、加药管路上的阀门，原水、药料进入混合腔室，与上提的污泥发生混合反应，增强了混合反应效果，最终生成大颗粒污泥并下行沉入沉淀池中，实现沉淀池内部污泥的回流;
(3)经过混合澄清后的水从沉淀池所设的出水口溢流排出。
说明书
污水处理用多效静态混合搅拌反应装置和系统及方法
技术领域
本发明涉及污水处理技术领域，尤其是一种污水处理用多效 静态混合搅拌反应装置;本发明还涉及由前述污水处理用多效静态混合搅拌反应装置组成的多效静态混合搅拌反应系统;本发明还涉及一种采用前述污水处理用多效静态混合搅拌反应装置或系统进行混合搅拌的方法。
背景技术
目前,在水处理的物化沉淀池前一般需要加混合反应絮凝装置，用于混合反应的方法有多种，如水泵混合、管道混合、静态立式混合器、机械搅拌混合等，如公开号为CN203999081U的中国专利公开文献公开了用于污水处理的搅拌混凝装置，包括搅拌罐，所述搅拌罐内装设有具有混合腔的导流筒以及位于所述混合腔中的快速搅拌组件，所述导流筒的上部设有与所述混合腔连通的进水管及加药管，所述混合腔的底部与所述搅拌罐的内腔连通，所述搅拌罐内还装设有位于所述导流筒的下方的慢速搅拌组件。该装置存在需要另加动力机构，增加混合成本，混合效果单一的缺陷。这些立式混合器一般地只对原水和加药进行混合，没有利用沉淀池的沉淀污泥进行混合，因而加药量增加，污水处理成本提高且混合效果欠佳。
发明内容
本发明要解决的技术问题在于针对现有技术的不足，提供一种多效混合、加药量少、混合效果好、出水水质好的污水处理用多效静态混合搅拌反应装置。
本发明所要解决的第二个技术问题是提供一种由上述污水处理用多效静态混合搅拌反应装置组成的多效静态混合搅拌反应系统。
本发明所要解决的第三个技术问题是提供一种采用上述污水处理用多效静态混合搅拌反应装置或系统进行混合搅拌的方法。

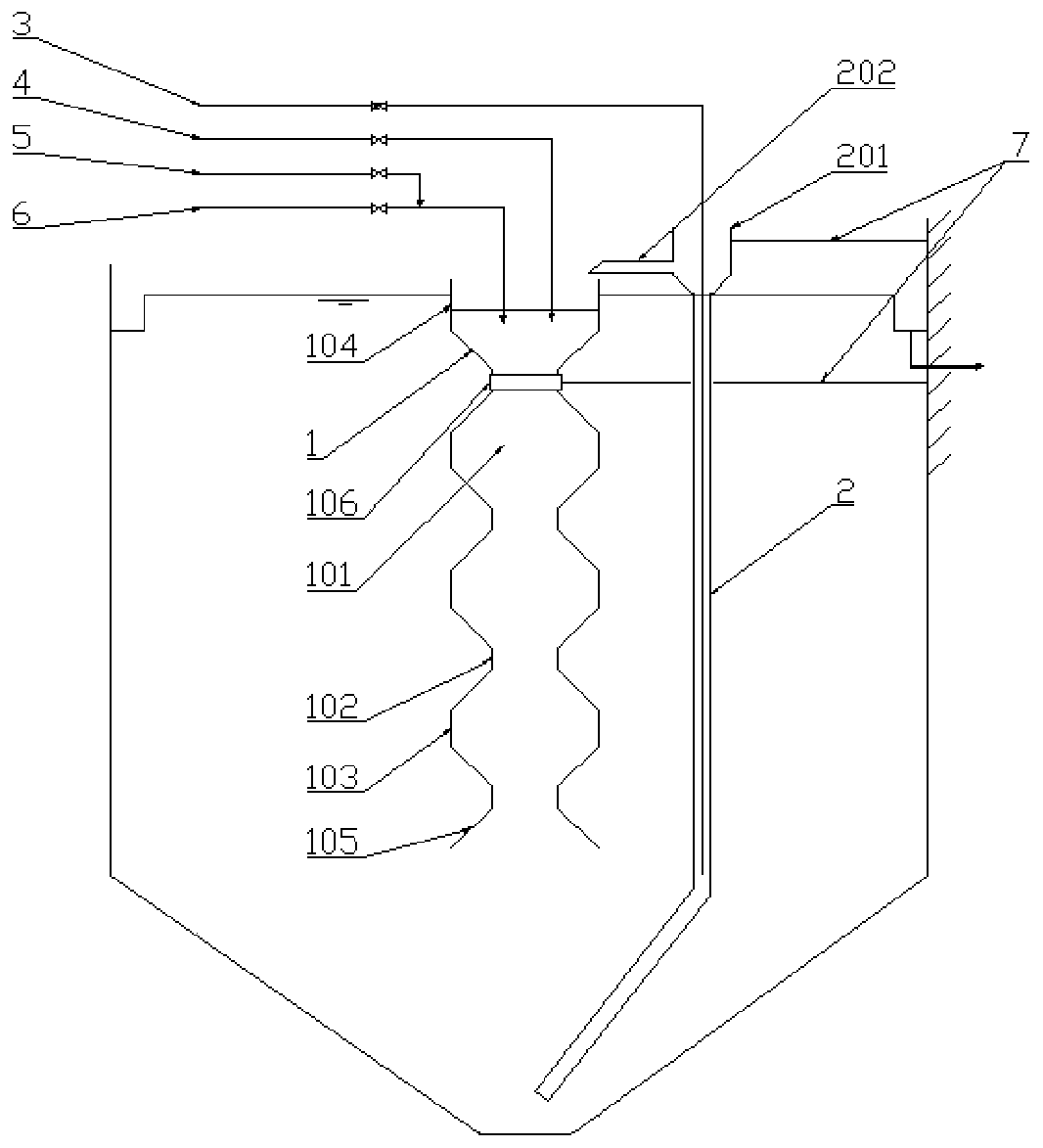

本发明要解决的技术问题是通过以下技术方案来实现的，本发明是一种污水处理用多效静态混合搅拌反应装置，其特点是，包括立式混合器、污泥回流管、压缩空气管和加料管路;
所述立式混合器包括立式混合器本体和混合腔室，在立式混合器本体的内壁上设有折流壁与/或在混合腔室内设有搅拌器;立式混合器固定安装在支撑架上;
所述污泥回流管呈立式安装在支撑架上，污泥回流管处于立式混合器内或立式混合器外;污泥回流管上端设有出泥口或者通入混合腔室的出泥管;
所述压缩空气管从污泥回流管内通入至污泥回流管下部，或者从污泥回流管外接入污泥回流管下部;
所述加料管路包括通入混合腔室的原水管路和加药管路。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述折流壁为设在立式混合器内壁上的若干个向内凸起的折流部。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述搅拌器为气体搅拌器或固体搅拌器;
所述气体搅拌器包括通入混合腔室底部的压缩空气支管，压缩空气支管下部安装有布气器;
所述固体搅拌器为管式搅拌器或叶片式搅拌器;
所述管式搅拌器为设在混合腔室内的搅拌管，或者为污泥回流管和搅拌器合体设置构成，所述搅拌管或污泥回流管置于立式混合器内且与立式混合器同轴设置，在搅拌管或污泥回流管的外壁上设有若干个向外凸起的搅拌部;
所述叶片式搅拌器包括设在混合腔室且与立式混合器同轴设置的搅拌轴，在搅拌轴上设有搅拌叶片;所述搅拌轴固定连接在支撑架上。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述搅拌叶片为平板叶片或螺旋叶片;所述平板叶片为若干个圆形叶片，若干个圆形叶片自上而下间隔均匀的固定连接在搅拌轴上，圆形叶片以圆心落在搅拌轴轴线上的方式设置;所述螺旋叶片沿着搅拌轴自上而下螺旋盘绕在搅拌轴上。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述污泥回流管或搅拌轴通过升降机构连接在支撑架上;所述升降机构包括螺纹导套和与螺纹导套配合的螺杆。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述出泥口上设有横梁，所述螺纹导套固定连接在横梁或搅拌轴上;所述螺杆固定连接在支撑架上，螺纹导套通过螺纹套设连接在螺杆上。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的污水处理用多效静态混合搅拌反应装置中：所述污泥回流管底端吸泥口设在立式混合器底端出水口的下方。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现。本发明还提供了污水处理用多效静态混合搅拌反应系统，其特点是，包括若干个反应单元，所述反应单元为以上技术方案中任何一项所述的污水处理用多效静态混合搅拌反应装置;
加料管路分设有加料管主路和若干个加料管支路，压缩空气管分设有压缩空气主管和若干个压缩空气支管，若干个反应单元通过若干个加料管支路并联到加料管主路上，若干个反应单元通过若干个压缩空气支管并联到压缩空气主管上，各加料管支路和压缩空气支管上均设有阀门;若干个反应单元固定安装在支撑架上。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现。本发明还提供了一种采用以上技术方案中任何一项所述的污水处理用多效静态混合搅拌反应装置或系统进行混合搅拌的方法，其特点是，原水、药料分别通过原水管路、加药管路通入混合腔室内，在立式混合器的折流壁折流或搅拌器静态搅拌的作用下实现静态混合，沉淀池中的污泥通过污泥回流管实现上提并回流，参与原水和药料的混合。
本发明要解决的技术问题还可以通过以下技术方案来进一步实现，以上所述的混合方法中：其优选步骤如下，
(1)打开压缩空气管路上的阀门，压缩空气通入污泥回流管并混入水中，水的密度降低，压力降低，沉淀池所设的污泥斗中的污泥被压入污泥回流管，污泥沿着污泥回流管上行排入混合腔室;
(2)打开原水管路、加药管路上的阀门，原水、药料进入混合腔室，与上提的污泥发生混合反应，增强了混合反应效果，最终生成大颗粒污泥并下行沉入沉淀池中，实现沉淀池内部污泥的回流;
(3)经过混合澄清后的水从沉淀池所设的出水口溢流排出。
与现有技术相比，本发明的有益效果是：
本发明中污水处理用多效静态混合搅拌反应装置的有益效果是：
(1)本装置通过向污泥回流管内通入压缩空气将污泥沉淀池内的污泥上提排入混合腔室，立式混合器的下端敞口，污泥能够内部回流，实现污水和加料混合的同时能够再与污泥混合，实现多效混合、加药量少、降低污水处理成本、混合效果好、出水水质好的特点;
(2)本装置通过在立式混合器的内壁上设置折流壁折流或在混合腔室内设置搅拌器静态搅拌，能够实现原水、药料和污泥的充分搅拌混合;
(3)本装置进一步的设计了升降机构，实现搅拌器的上下升降，改变液体流速，实现不同的搅拌强度，能够根据实际污水处理需要改变搅拌强度，调整混合搅拌的反应效果。
本发明中污水处理用多效静态混合搅拌反应系统的有益效果是：
采用若干个反应单元并联组成的污水处理用多效静态混合搅拌反应系统，可以使一个大型沉淀池或多个小型沉淀池同时进行混合搅拌处理，满足大规模沉淀池混合搅拌反应的需要，提高污水处理工作效率。
本发明中污水处理用多效静态混合搅拌反应装置的混合方法的有益效果是：
本方法利用沉淀池中的污泥参与原水、药料的混合反应，形成大颗粒污泥，下行排至污泥斗，既实现了污泥的内部回流，又增强了混合反应效果，达到了高密度澄清池的效果，提高了出水水质，还能降低加药量，降低污水处理成本。
