化工污泥专用干燥机

发布时间:2019-5-27 19:06:40

  申请日2019.03.26

  公开(公告)日2019.05.17

  IPC分类号C02F11/13

  摘要

  本发明公开了一种化工污泥专用干燥机,包括支撑架,所述支撑架底部设有千斤顶,所述千斤顶的顶部设有搅拌釜,所述搅拌釜内连接设有固定柱,所述固定柱上套接设有旋转套,所述旋转套上连接设有搅拌臂,所述搅拌釜的顶部连接设有限位挡板,搅拌釜的同侧的支撑架上安装设有操作面板,所述搅拌釜的一侧安装有X轴调节电机,所述X轴调节电机的一侧设有Y轴调节电机,所述Y轴调节电机的底部设有Z轴调节电机,所述Z轴调节电机与千斤顶处于同一平面。本发明与现有技术相比的优点在于:浆叶干燥机能耗低,浆叶干燥机系统造价低,设备尺寸变小,环境污染小,操作费用低,磨损量小,操作稳定。



权利要求书

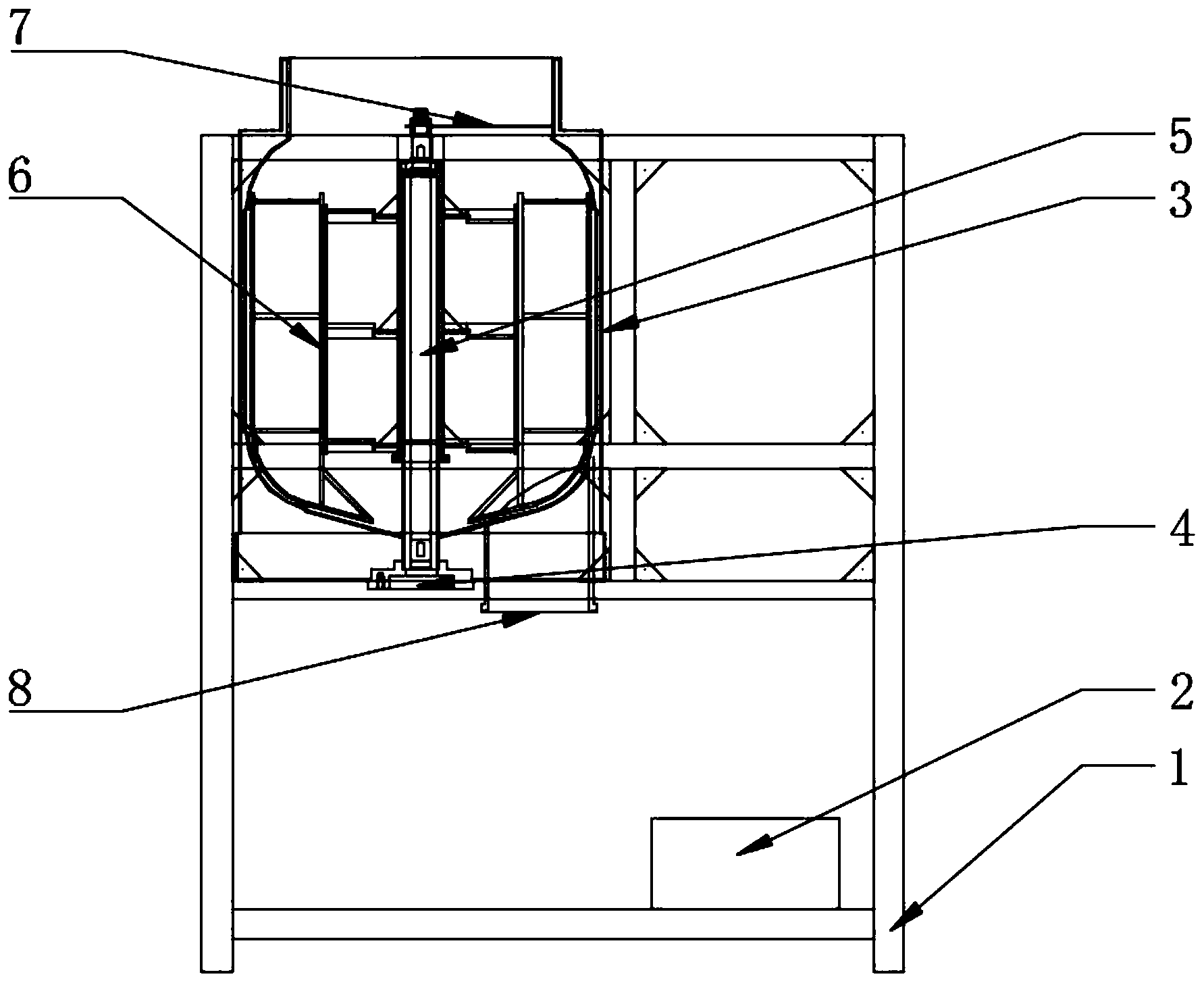

  1.一种化工污泥专用干燥机,包括支撑架(1),其特征在于:所述支撑架(1)底部设有千斤顶(2),所述千斤顶(2)的顶部设有搅拌釜(3),所述搅拌釜(3)内连接设有固定柱(4),所述固定柱(4)上套接设有旋转套(5),所述旋转套(5)上连接设有搅拌臂(6),所述搅拌釜(3)的顶部连接设有限位挡板(7),搅拌釜(3)的同侧的支撑架(1)上安装设有操作面板(8),所述搅拌釜(3)的一侧安装有X轴调节电机,所述X轴调节电机的一侧设有Y轴调节电机,所述Y轴调节电机的底部设有Z轴调节电机,所述Z轴调节电机与千斤顶(2)处于同一平面。

  2.根据权利要求1所述的一种化工污泥专用干燥机,其特征在于:所述搅拌臂(6)为楔形结构,所述搅拌臂(6)和旋转套(5)之间的固定方式为多点固定。

  3.根据权利要求1所述的一种化工污泥专用干燥机,其特征在于:所述搅拌臂(6)内配合设有加热装置,所述加热装置为内置电阻加热。

  4.根据权利要求1所述的一种化工污泥专用干燥机,其特征在于:所述立式干燥机整机材质采用316L不锈钢材质制作而成。

  5.根据权利要求1所述的一种化工污泥专用干燥机,其特征在于:所述旋转套(5)内侧设有轴承,端部设有限位槽,用于与旋转电机进行限位连接。

  说明书

  一种化工污泥专用干燥机

  技术领域

  本发明涉及化工机械领域,具体是指一种化工污泥专用干燥机。

  背景技术

  化工是“化学工艺”、“化学工业”、“化学工程”等的简称,凡运用化学方法改变物质组成、结构或合成新物质的技术,都属于化学生产技术,也就是化学工艺,所得产品被称为化学品或化工产品,起初,生产这类产品的是手工作坊,后来演变为工厂,并逐渐形成了一个特定的生产行业即化学工业,化学工程是研究化工产品生产过程共性规律的一门科学,人类与化工的关系十分密切,有些化工产品在人类发展历史中,起着划时代的重要作用,它们的生产和应用,甚至代表着人类文明的一定历史阶段,但是化工行业难免会带来对环境的污染,所以处理好化工废料是眼前化工发展路上必须解决的问题。

  发明内容

  本发明要解决的技术问题是,针对以上问题提供一种能够对化工污泥进行有效的处理的干燥机。

  为解决上述技术问题,本发明提供的技术方案为:一种化工污泥专用干燥机,包括支撑架,所述支撑架底部设有千斤顶,所述千斤顶的顶部设有搅拌釜,所述搅拌釜内连接设有固定柱,所述固定柱上套接设有旋转套,所述旋转套上连接设有搅拌臂,所述搅拌釜的顶部连接设有限位挡板,搅拌釜的同侧的支撑架上安装设有操作面板,所述搅拌釜的一侧安装有X轴调节电机,所述X轴调节电机的一侧设有Y轴调节电机,所述Y轴调节电机的底部设有Z轴调节电机,所述Z轴调节电机与千斤顶处于同一平面。

  本发明与现有技术相比的优点在于:浆叶干燥机能耗低,间接加热,没有大量携带空气带走热量,浆叶干燥机系统造价低,单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小,处理物料范围广,使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料,环境污染小,不使用携带空气,粉尘物料夹带很少,操作费用低,磨损量小,维修费用很低,操作稳定。

  作为改进,所述搅拌臂为楔形结构,所述搅拌臂和旋转套之间的固定方式为多点固定,多点固定能够保证整个搅拌臂连接的稳定,不会在搅拌过程中脱落,使用寿命更长。

  作为改进,所述搅拌臂内配合设有加热装置,所述加热装置为内置电阻加热,内置加热能够有效的节省能源,不像以往的热风干燥,会在热风到达前损失一部分热能。

  作为改进,所述立式干燥机整机材质采用304不锈钢和316L不锈钢材质制作而成,材料结实耐用。

  作为改进,所述旋转套内侧设有轴承,端部设有限位槽,用于与旋转电机进行限位连接,这两个结构能够很好的保证旋转套平稳转动,从而带动搅拌臂转动。
