申请日2018.02.05
公开(公告)日2018.06.12
IPC分类号C02F1/00; B01D29/01; B01D35/02; F16L55/24
摘要
本发明公开了一种废水处理用废水输送管道，包括管体，管体的外侧设有开口，开口的顶部设有密封盖，密封盖的内侧固定有过滤网，密封盖的外侧设有压紧装置，压紧装置包括支撑架、安装壳、压缩弹簧、套筒、限位轴、活塞、压紧轴、驱动杆、压紧块和限位装置，支撑架两端靠近管体的一侧均设有凸块，凸块与管体的外壁固定，支撑架的一端通过销轴与凸块转动连接，支撑架的另一端通过限位装置与凸块卡接，安装壳远离管体的一侧与支撑架固定，压缩弹簧的一端与安装壳远离管体一侧的内壁固定，压缩弹簧的另一端与活塞固定，此废水处理用废水输送管道，可对进入罐体内的废水进一步过滤，防止了废水内杂质对管体造成的污染，提高了管体的使用性能。
权利要求书

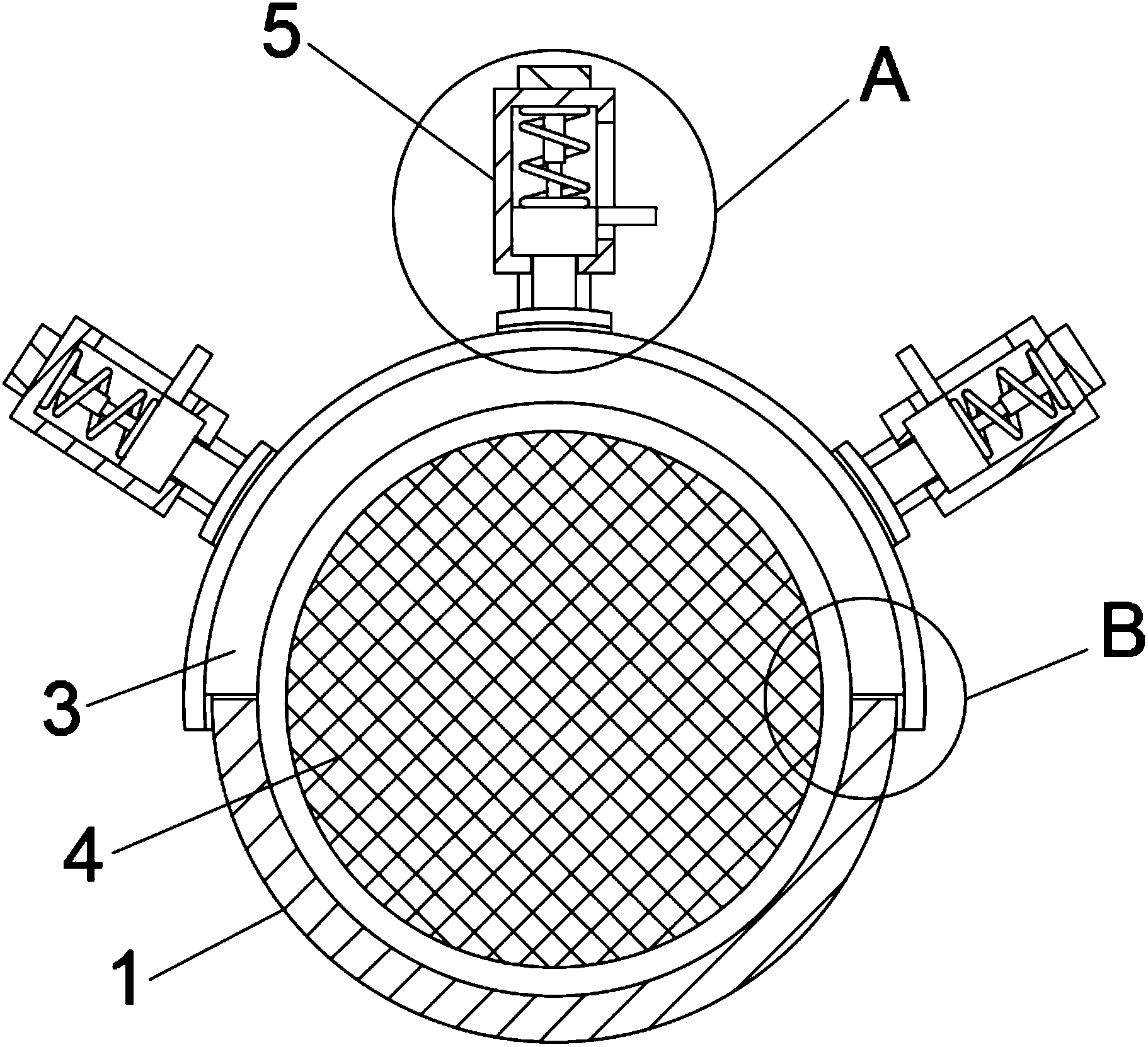

1.一种废水处理用废水输送管道，包括管体(1)，其特征在于：所述管体(1)的外侧设有开口(2)，所述开口(2)的顶部设有密封盖(3)，所述密封盖(3)的内侧固定有过滤网(4)，所述密封盖(3)的外侧设有压紧装置(5)，所述压紧装置(5)包括支撑架(6)、安装壳(7)、压缩弹簧(8)、套筒(9)、伸缩轴(10)、活塞(11)、压紧轴(12)、驱动杆(13)、压紧块(14)和限位装置(15)，所述支撑架(6)两端靠近管体(1)的一侧均设有凸块(16)，所述凸块(16)与管体(1)的外壁固定，所述支撑架(6)的一端通过销轴与凸块(16)转动连接，所述支撑架(6)的另一端通过限位装置(15)与凸块(16)卡接，所述安装壳(7)远离管体(1)的一侧与支撑架(6)固定，所述压缩弹簧(8)的一端与安装壳(7)远离管体(1)一侧的内壁固定，所述压缩弹簧(8)的另一端与活塞(11)固定，所述活塞(11)与安装壳(7)的内壁滑动配合，所述套筒(9)位于压缩弹簧(8)的内侧，所述套筒(9)的一端与安装壳(7)远离管体(1)一侧的内壁固定，所述伸缩轴(10)的一端滑动连接在套筒(9)的内侧，所述伸缩轴(10)的另一端与活塞(11)固定，所述安装壳(7)的一侧设有条形槽(17)，所述条形槽(17)与安装壳(7)的内部连通，所述驱动杆(13)的一端与活塞(11)固定，所述驱动杆(13)的另一端贯穿条形槽(17)，且与条形槽(17)滑动配合，所述压紧轴(12)的一端与活塞(11)远离压缩弹簧(8)的一侧固定，所述压紧轴(12)的另一端穿过安装壳(7)与压紧块(14)固定，所述压紧轴(12)与安装壳(7)滑动连接，所述压紧块(14)远离压紧轴(12)的一侧与密封盖(3)接触。
2.根据权利要求1所述的一种废水处理用废水输送管道，其特征在于：所述限位装置(15)包括固定壳(18)、限位弹簧(19)、限位板(20)、限位轴(21)和连接轴(22)，所述固定壳(18)固定在支撑架(6)的顶部，所述限位弹簧(19)的一端与固定壳(18)远离支撑架(6)一侧的内壁固定，所述限位弹簧(19)的另一端与限位板(20)固定，所述限位板(20)与固定壳(18)的内壁滑动配合，所述连接轴(22)位于限位弹簧(19)的内侧，所述连接轴(22)的一端与限位板(20)固定，所述连接轴(22)的另一端贯穿固定壳(18)，所述连接轴(22)与固定壳(18)滑动连接，所述凸块(16)顶部与固定壳(18)对应的位置设有卡槽(23)，所述限位轴(21)的一端与限位板(20)远离连接轴(22)的一侧固定，所述限位轴(21)的另一端依次穿过固定壳(18)和支撑架(6)与卡槽(23)卡接，所述限位轴(21)分别与支撑架(6)和固定壳(18)滑动连接。
3.根据权利要求2所述的一种废水处理用废水输送管道，其特征在于：所述连接轴(22)远离限位板(20)的一端设有拉环(24)，所述拉环(24)滑动套接在连接轴(22)的内部。
4.根据权利要求1所述的一种废水处理用废水输送管道，其特征在于：所述压紧装置(5)有三个，且三个压紧装置(5)对称分布在密封盖(3)的外侧。
5.根据权利要求1所述的一种废水处理用废水输送管道，其特征在于：所述密封盖(3)包括盖体(25)和凸台(26)，所述凸台(26)与开口(2)配合，所述凸台(26)的内侧与过滤网(4)固定，所述凸台(26)固定在盖体(25)的内侧，所述盖体(25)位于管体(1)的外侧，所述盖体(25)的外侧与压紧块(14)接触。
6.根据权利要求5所述的一种废水处理用废水输送管道，其特征在于：所述盖体(25)与管体(1)之间设有密封垫(27)，所述密封垫(27)套接在凸台(26)的外侧，所述密封垫(27)与盖体(25)固定。
7.根据权利要求6所述的一种废水处理用废水输送管道，其特征在于：所述压紧块(14)靠近盖体(25)的一侧为弧形结构。
8.根据权利要求7所述的一种废水处理用废水输送管道，其特征在于：所述压紧块(14)与盖体(25)之间设有防滑垫(28)，所述防滑垫(28)与压紧块(14)固定。
9.根据权利要求8所述的一种废水处理用废水输送管道，其特征在于：所述过滤网(4)包括安装框(29)和网体(30)，所述安装框(29)的外侧与凸台(26)固定，所述网体(30)固定在安装框(29)的内侧。
10.根据权利要求9所述的一种废水处理用废水输送管道，其特征在于：所述安装壳(7)的直径与管体(1)的内径相等。
说明书
一种废水处理用废水输送管道
技术领域
本发明涉及废水处理技术领域，具体为一种废水处理用废水输送管道。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。由于城市人口的不断增多，城市生活废水处理问题日益凸显。又因为技术落后、资金短缺、治理难度较大，一直影响着城市环境及其建设。如果不尽快解决这些问题，那么随着城市化的推进，用水量的不断增加，污染将会更加的严重，影响也会更加的恶劣。
在废水处理工作中，常将不锈钢钢管作为过滤后废水的输送管，但是由于部分废水未过滤充分，废水中仍残留有大量小颗粒杂质，如果不将这些杂质去除，将会在管体内形成水垢，对管体造成污染，甚至在管体的拐角处造成堵塞，降低了管体的使用性能。为此，我们提出一种废水处理用废水输送管道。
发明内容
本发明的目的在于提供一种废水处理用废水输送管道，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水处理用废水输送管道，包括管体，所述管体的外侧设有开口，所述开口的顶部设有密封盖，所述密封盖的内侧固定有过滤网，所述密封盖的外侧设有压紧装置，所述压紧装置包括支撑架、安装壳、压缩弹簧、套筒、限位轴、活塞、压紧轴、驱动杆、压紧块和限位装置，所述支撑架两端靠近管体的一侧均设有凸块，所述凸块与管体的外壁固定，所述支撑架的一端通过销轴与凸块转动连接，所述支撑架的另一端通过限位装置与凸块卡接，所述安装壳远离管体的一侧与支撑架固定，所述压缩弹簧的一端与安装壳远离管体一侧的内壁固定，所述压缩弹簧的另一端与活塞固定，所述活塞与安装壳的内壁滑动配合，所述套筒位于压缩弹簧的内侧，所述套筒的一端与安装壳远离管体一侧的内壁固定，所述限位轴的一端滑动连接在套筒的内侧，所述限位轴的另一端与活塞固定，所述安装壳的一侧设有条形槽，所述条形槽与安装壳的内部连通，所述驱动杆的一端与活塞固定，所述驱动杆的另一端贯穿条形槽，且与条形槽滑动配合，所述压紧轴的一端与活塞远离压缩弹簧的一侧固定，所述压紧轴的另一端穿过安装壳与压紧块固定，所述压紧轴与安装壳滑动连接，所述压紧块远离压紧轴的一侧与密封盖接触。
优选的，所述限位装置包括固定壳、限位弹簧、限位板、限位轴和连接轴，所述固定壳固定在支撑架的顶部，所述限位弹簧的一端与固定壳远离支撑架一侧的内壁固定，所述限位弹簧的另一端与限位板固定，所述限位板与固定壳的内壁滑动配合，所述连接轴位于限位弹簧的内侧，所述连接轴的一端与限位板固定，所述连接轴的另一端贯穿固定壳，所述连接轴与固定壳滑动连接，所述凸块顶部与固定壳对应的位置设有卡槽，所述限位轴的一端与限位板远离连接轴的一侧固定，所述限位轴的另一端依次穿过固定壳和支撑架与卡槽卡接，所述限位轴分别与支撑架和固定壳滑动连接。
优选的，所述连接轴远离限位板的一端设有拉环，所述拉环滑动套接在连接轴的内部。
优选的，所述压紧装置有三个，且三个压紧装置对称分布在密封盖的外侧。
优选的，所述密封盖包括盖体和凸台，所述凸台与开口配合，所述凸台的内侧与过滤网固定，所述凸台固定在盖体的内侧，所述盖体位于管体的外侧，所述盖体的外侧与压紧块接触。
优选的，所述盖体与管体之间设有密封垫，所述密封垫套接在凸台的外侧，所述密封垫与盖体固定。
优选的，所述压紧块靠近盖体的一侧为弧形结构。
优选的，所述压紧块与盖体之间设有防滑垫，所述防滑垫与压紧块固定。
优选的，所述过滤网包括安装框和网体，所述安装框的外侧与凸台固定，所述网体固定在安装框的内侧。
优选的，所述安装壳的直径与管体的内径相等。
与现有技术相比，本发明的有益效果是：
1、本发明可对进入罐体内的废水进一步过滤，防止了废水内杂质对管体造成的污染，提高了管体的使用性能，安装时，将过滤网从开口处放置到管体的内侧，通过过滤网对进入管体内部的污水进行过滤，通过密封盖将管体进行密封，防止管体内废水的泄漏，通过压紧装置对密封盖进行固定，通过压缩弹簧的弹力作用使盖体与管体紧密贴合，增大了密封盖的抗水压能力，清除过滤网上的杂质时，通过对驱动杆施加拉力，使活塞在安装壳内滑动，并对压缩弹簧施加压力，使压缩弹簧收缩，压紧块与盖体分离，此时，再对连接轴施加拉力，使限位弹簧收缩，限位轴与卡槽分离，从而使卡槽对限位轴的卡接作用消失，旋转支撑架，使压紧块从盖体的外侧移出，从而解除了压紧装置对密封盖的固定，使过滤网可从开口内取出，实现了对网体上杂质的清除。
2、本发明连接轴远离限位板的一端设有拉环，拉环滑动套接在连接轴的内部，通过拉环便于对连接轴施加拉力，压紧装置有三个，且三个压紧装置对称分布在密封盖的外侧，使压紧装置对密封盖的作用力更加均匀，盖体与管体之间设有密封垫，密封垫套接在凸台的外侧，密封垫与盖体固定，通过密封垫增强了密封盖的密封性，压紧块靠近盖体的一侧为弧形结构，增大了压紧块与盖体的接触面积，压紧块与盖体之间设有防滑垫，防滑垫与压紧块固定，增大了压紧块与盖体接触的摩擦力，使压紧块与盖体的接触更加稳定，安装壳的直径与管体的内径相等，使过滤网可对管体内的废水进行充分过滤。
