申请日2018.07.24
公开(公告)日2018.10.12
IPC分类号C02F1/30
摘要
本发明属于废水处理技术领域，具体的说是一种工业高盐废水净化提纯系统，包括筒体和微波辐射器;还包括收集箱、空心轴、振动单元和喷淋单元;所述筒体的内部设有振动单元，筒体的底部设有收集箱;所述振动单元的底部设有喷淋单元，喷淋单元用于高盐废水的喷洒;所述筒体的内部设有微波辐射器，微波辐射器用于高盐废水的净化提纯。通过微波辐射器对从喷淋单元喷洒出的高盐废水进行辐射，微波辐射器发出的微波能使得高盐废水汽化;同时通过刮除单元对附着的结晶颗粒进行刮除，从而提高了高盐废水的净化提纯效率。
权利要求书

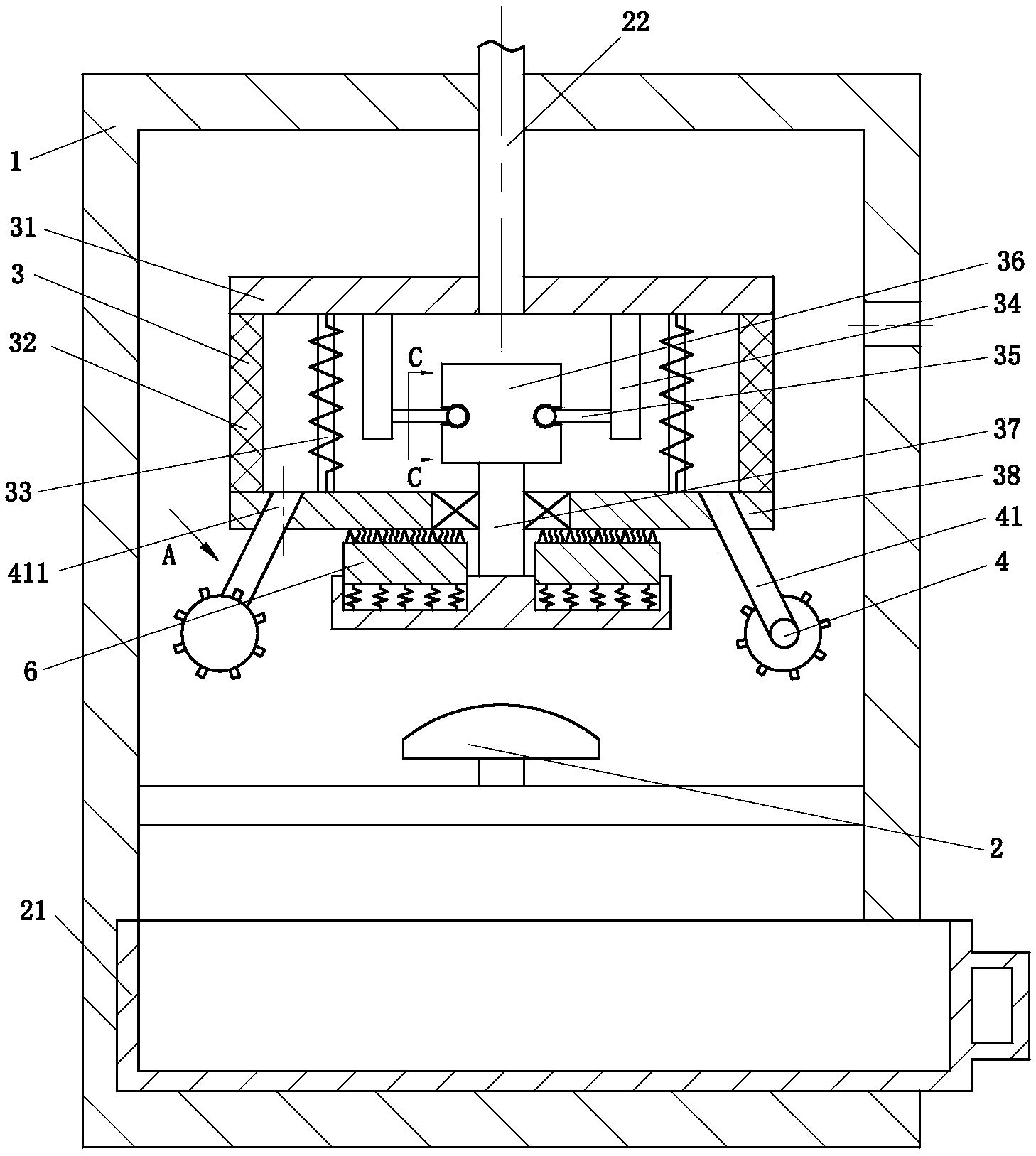

1.一种工业高盐废水净化提纯系统，包括筒体(1)和微波辐射器(2);其特征在于：还包括收集箱(21)、空心轴(22)、振动单元(3)和喷淋单元(4);所述筒体(1)的内部设有振动单元(3)，筒体(1)的底部设有收集箱(21);所述收集箱(21)中位于筒体(1)外部的一侧设有拉手，拉手用于将收集箱(21)拉离筒体(1);所述空心轴(22)固定安装在筒体(1)顶部中间位置，空心轴(22)一端与振动单元(3)固连，空心轴(22)另一端伸出筒体(1)外部，且空心轴(22)另一端作为高盐废水的进料口;所述振动单元(3)的底部设有喷淋单元(4)，喷淋单元(4)用于高盐废水的喷洒;所述筒体(1)的内部设有微波辐射器(2)，微波辐射器(2)位于收集箱(21)与喷淋单元(4)之间，微波辐射器(2)通过板固连在筒体侧壁上，微波辐射器(2)用于高盐废水的净化提纯;其中，
所述喷淋单元(4)包括一号管(41)、一号轴(42)、固定盘(43)、弹性盘(44)和喷洒管(45);所述一号轴(42)通过一号管(41)与振动单元(3)连通;所述振动单元(3)底端开设有倾斜的一号孔(411)，一号孔(411)与一号管(41)连通;所述一号轴(42)固定安装在固定盘(43)内部，位于固定盘(43)内部的一号轴(42)上开设有一组二号孔(412);所述弹性盘(44)套设在固定盘(43)的外围，弹性盘(44)通过转动单元(5)与一号轴(42)连接;所述弹性盘(44)上设有一组的三号孔(413)，所述三号孔(413)绕一号轴(42)呈圆周分布，位于三号孔(413)处的弹性盘(44)上设有喷洒管(45);所述喷洒管(45)的截面为直角梯形，喷洒管(45)上设有喷洒孔(414)。
2.根据权利要求1所述的一种工业高盐废水净化提纯系统，其特征在于：所述三号孔(413)为斜孔，位于三号孔(413)处的弹性盘(44)的内壁上设有引流板(46);所述引流板(46)靠近三号孔(413)的一侧设有弧形槽(461)，弧形槽(461)用于汇聚高盐废水冲击三号孔(413)使得弹性盘(44)转动。
3.根据权利要求1所述的一种工业高盐废水净化提纯系统，其特征在于：所述弹性盘(44)的截面形状由圆弧凹槽(441)和圆弧凸起(442)构成，圆弧凹槽(441)和圆弧凸起(442)彼此相邻，圆弧凹槽(441)和圆弧凸起(442)均绕一号轴(42)呈圆周分布;通过弹性盘(44)带动转动单元(5)转动，转动单元(5)使得圆弧凹槽(441)和圆弧凸起(442)进行起伏运动。
4.根据权利要求3所述的一种工业高盐废水净化提纯系统，其特征在于：所述转动单元(5)包括一号杆(51)、二号杆(52)、三号杆(53)、四号杆(54)和一号板(55);所述一号板(55)一侧面通过四号杆(54)铰接在一号轴(42)上，一号板(55)另一侧面通过二号杆(52)固连在固定盘(43)内壁上;所述二号杆(52)的两侧分别设有一号杆(51)和三号杆(53);所述一号杆(51)一端铰接在弹性盘(44)的圆弧凹槽(441)处，一号杆(51)另一端铰接在一号板(55)上;所述三号杆(53)一端铰接在弹性盘(44)的圆弧凸起(442)处，三号杆(53)另一端铰接在一号板(55)上。
5.根据权利要求1所述的一种工业高盐废水净化提纯系统，其特征在于：所述振动单元(3)包括二号板(31)、弹性套筒(32)、滑动伸缩杆(33)、固定板(34)、移动杆(35)、固定块(36)、二号轴(37)和三号板(38);所述二号板(31)与空心轴(22)连通;所述弹性套筒(32)用于对二号板(31)与三号板(38)进行密封;所述滑动伸缩杆(33)用于连接二号板(31)和三号板(38)，且滑动伸缩杆(33)位于弹性套筒(32)的内侧;所述固定板(34)固定安装在二号板(31)的底部;所述移动杆(35)位于固定板(34)的内侧表面，且移动杆(35)与固定板(34)垂直;所述固定块(36)侧表面开设有斜槽(361)，斜槽(361)通过与移动杆(35)配合用于固定块(36)的转动;所述转轴用于连接固定块(36)和刮除单元(6);所述三号板(38)位于二号板(31)的下方，且三号板(38)位于刮除单元(6)的上方。
6.根据权利要求5所述的一种工业高盐废水净化提纯系统，其特征在于：所述刮除单元(6)包括转动盘(61)和刮板(62);所述转动盘(61)与二号轴(37)固连，转动盘(61)上设有一号槽(621);所述一号槽(621)中通过弹簧固连有刮板(62)。
7.根据权利要求6所述的一种工业高盐废水净化提纯系统，其特征在于：所述刮板(62)的上设有交替分布的金属砂粒(622)和毛刷(623)，毛刷(623)的两侧均为金属砂粒(622)。
说明书
一种工业高盐废水净化提纯系统
技术领域
本发明属于废水处理技术领域，具体的说是一种工业高盐废水净化提纯系统。
背景技术
目前我国经济高速发展，同时伴随着能源的巨大消耗，环境问题也日益严重。为了使当前的环境局面得以改善，国家对三废的管理也越来越严，工业零排放为众多企业和专业人士所接受，同时逐渐的开始在工业领域实施。而水作为工业领域必不可少的资源，其浓缩后浓盐水的排放作为一项重要的环保指标。我国工业领域实施的零排放，关键问题是企业末端高浓度含盐污水缺乏技术经济可行的回收利用方法，这也是重要的技术瓶颈之一。
浓盐水处理大体可分为膜法和热法两种，从投资及运行效果来看，其体积庞大大、投资费用昂贵，或是由于系统流程长、阻力大，驱动功耗剧增，运行费用高，效率低，或是由于制造复杂、难以维护，或是由于腐蚀、结垢、危急设备寿命等原因，其在浓浓盐水的处理中受到一定限制。
现有技术中也出现了一些一种工业高盐废水净化提纯系统的技术方案，如申请号为201320049445的一项中国专利公开了一种浓盐水微波淡化装置，包括微波发生区、加热汽化区和冷凝区，所述装置的微波发生区内设置微波辐射器，加热汽化区由汽水分离器、喷淋系统、底面、反射面及壳体组成，冷凝区设置冷却器;所述装置上设置有一根蒸汽管、一根浓盐水加热管、一个浓盐水入口、一个淡水出口、一个超声波入口、至少两个抽真空口、至少一个清洗入口、至少一个清洗出口、至少一个压缩空气入口和至少一个结晶体出口。
该技术方案的一种浓盐水微波淡化装置，该装置可以有效利用微波的特性，提高传热转化效率，同时节省投资及运行费用，使工业零排放及海水淡化得以突破目前现。但是该方案该技术方案没有对汽化后附着的结晶颗粒进行刮除，附着在表面的结晶颗粒影响下次的汽化;使得该技术方案受到限制。
发明内容
为了弥补现有技术的不足，本发明提出的一种工业高盐废水净化提纯系统，通过微波辐射器对从喷淋单元喷洒出的高盐废水进行辐射，微波辐射器发出的微波能使得高盐废水汽化;同时通过刮除单元对附着的结晶颗粒进行刮除，从而提高了高盐废水的净化提纯效率。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种工业高盐废水净化提纯系统，包括筒体和微波辐射器;还包括收集箱、空心轴、振动单元和喷淋单元;所述筒体的内部设有振动单元，筒体的底部设有收集箱;所述收集箱中位于筒体外部的一侧设有拉手，拉手用于将收集箱拉离筒体;所述空心轴固定安装在筒体顶部中间位置，空心轴一端与振动单元固连，空心轴另一端伸出筒体外部，且空心轴另一端作为高盐废水的进料口;所述振动单元的底部设有喷淋单元，喷淋单元用于高盐废水的喷洒;所述筒体的内部设有微波辐射器，微波辐射器位于收集箱与喷淋单元之间，微波辐射器通过板固连在筒体侧壁上，微波辐射器用于高盐废水的净化提纯;其中，
所述喷淋单元包括一号管、一号轴、固定盘、弹性盘和喷洒管;所述一号轴通过一号管与振动单元连通;所述振动单元底端开设有倾斜的一号孔，一号孔与一号管连通;所述一号轴固定安装在固定盘内部，位于固定盘内部的一号轴上开设有一组二号孔;所述弹性盘套设在固定盘的外围，弹性盘通过转动单元与一号轴连接;所述弹性盘上设有一组的三号孔，所述三号孔绕一号轴呈圆周分布，位于三号孔处的弹性盘上设有喷洒管;所述喷洒管的截面为直角梯形，喷洒管上设有喷洒孔。工作时，将高盐废水从空心轴顶端的进料口送入，高盐废水经空心轴从一号孔处流入喷淋单元中，随后高盐废水从喷洒孔中喷洒出，同时通过微波辐射器对喷洒出的高盐废水进行汽化，从而提高了高盐废水的净化提纯效率。
优选的，所述三号孔为斜孔，位于三号孔处的弹性盘的内壁上设有引流板;所述引流板靠近三号孔的一侧设有弧形槽，弧形槽用于汇聚高盐废水冲击三号孔使得弹性盘转动。工作时，通过一号孔进入到喷淋单元的高盐废水，高盐废水通过二号孔进入到弹性盘处，通过弧形槽使得汇聚更多的高盐废水冲击三号孔，由于三号孔是一个斜孔，在三号孔与高盐废水的配合下带动弹性盘转动，使得高盐废水在弹性盘的转动中，高盐废水从喷洒孔中喷出，增大了微波辐射器对高盐废水的辐射面积，从而提高了高盐废水的汽化效率，进而提高了高盐废水的净化提纯效率。
优选的，所述弹性盘的截面形状由圆弧凹槽和圆弧凸起构成，圆弧凹槽和圆弧凸起彼此相邻，圆弧凹槽和圆弧凸起均绕一号轴呈圆周分布;通过弹性盘带动转动单元转动，转动单元使得圆弧凹槽和圆弧凸起进行起伏运动。工作时，在高盐废水与三号孔的配合使得弹性盘转动，从而带动转动单元的转动，在转动中弹性盘中的圆弧凹槽和圆弧凸起进行起伏的抖动，在反复的起伏抖动中将附着在弹性盘表面的高盐废水结晶颗粒振落，以防结晶颗粒堵住三号孔，从而影响高盐废水的净化提纯效率。
优选的，所述转动单元包括一号杆、二号杆、三号杆、四号杆和一号板;所述一号板一侧面通过四号杆铰接在一号轴上，一号板另一侧面通过二号杆固连在固定盘内壁上;所述二号杆的两侧分别设有一号杆和三号杆;所述一号杆一端铰接在弹性盘的圆弧凹槽处，一号杆另一端铰接在一号板上;所述三号杆一端铰接在弹性盘的圆弧凸起处，三号杆另一端铰接在一号板上。工作时，高盐废水冲击三号孔时，弹性盘逆时针转动，一号杆带动圆弧凹槽向靠近固定盘的一侧运动，相应的三号杆带动圆弧凸起向远离固定盘的一侧运动，在一号杆和三号杆的反复拉动下使得附着在弹性盘表面的结晶颗粒抖落，从而提高了高盐废水的净化提纯效率。
优选的，所述振动单元包括二号板、弹性套筒、滑动伸缩杆、固定板、移动杆、固定块、二号轴和三号板;所述二号板与空心轴连通;所述弹性套筒用于对二号板与三号板进行密封;所述滑动伸缩杆用于连接二号板和三号板，且滑动伸缩杆位于弹性套筒的内侧;所述固定板固定安装在二号板的底部;所述移动杆位于固定板的内侧表面，且移动杆与固定板垂直;所述固定块侧表面开设有斜槽，斜槽通过与移动杆配合用于固定块的转动;所述转轴用于连接固定块和刮除单元;所述三号板位于二号板的下方，且三号板位于刮除单元的上方。工作时，在高盐废水冲击三号板时，三号板向远离二号板的一侧运动，通过设置斜槽，移动杆在斜槽上滑动，使得与固定块连接的二号轴转动;从而使得刮除单元对三号板底部的结晶颗粒进行刮除，刮除后的结晶颗粒经过收集箱收集，从而提高了高盐废水的利用效率。
优选的，所述刮除单元包括转动盘和刮板;所述转动盘与二号轴固连，转动盘上设有一号槽;所述一号槽中通过弹簧固连有刮板。工作时，高盐废水在经过微波辐射器辐射汽化后，结晶颗粒附着在三号板的底部，在二号轴带动转动盘转动中，根据附着在三号板底部结晶颗粒的厚度，通过弹簧控制刮板与三号板的接触距离，从而提高了刮板的刮除效率。
优选的，所述刮板的上设有交替分布的金属砂粒和毛刷，毛刷的两侧均为金属砂粒。工作时，在刮板对结晶颗粒进行刮除中，通过交替设置的金属砂粒和毛刷，既将难刮除的结晶颗粒刮除，又通过毛刷对三号板的底部的结晶颗粒进行清扫，避免已刮除的结晶颗粒继续附着在三号板底部，结晶颗粒影响下次的刮除，从而提高了结晶颗粒的刮除效率。
本发明的有益效果如下：
1.本发明所述的一种工业高盐废水净化提纯系统，通过微波辐射器对从喷淋单元喷洒出的高盐废水进行辐射，微波辐射器发出的微波能使得高盐废水汽化，从而提高了高盐废水的净化提纯效率。
2.本发明所述的一种工业高盐废水净化提纯系统，通过引流板汇聚高盐废水，高盐废水和三号孔间的相互配合使得弹性盘发生转动，高盐废水在转动中从喷洒孔喷出，增大了高盐废水与微波能的接触面积，从而提高了高盐废水的净化提纯效率。
3.本发明所述的一种工业高盐废水净化提纯系统，通过设置刮除单元，使得刮除单元对三号板底部的结晶颗粒进行刮除，从而提高了高盐废水的净化提纯效率。
4.本发明所述的一种工业高盐废水净化提纯系统，通过设置转动单元，转动单元与弹性盘间的相互配合，转动单元带动圆弧凹槽和圆弧凸起进行起伏抖动，抖动中将附着在弹性盘表面的结晶颗粒抖落，从而提高了高盐废水的净化提纯效率。
