申请日2018.07.24
公开(公告)日2018.09.25
IPC分类号G05D23/19
摘要
本发明公开了一种新型环保水处理设备自动控制设备，包括壳体，所述壳体内腔的底部固定安装有控制器，所述壳体外表面的一侧固定安装有散热机构，所述散热机构包括液氮箱，所述液氮箱一侧的出气口处固定连接有出气管，所述出气管的一端贯穿壳体且延伸至壳体的内部，所述壳体的另一侧固定安装有散热电机，所述散热电机转轴的一端通过连轴器传动连接有主轴，所述主轴的一端延伸至壳体的内部且固定连接有扇叶，所述壳体的另一侧设置有连接机构。该新型环保水处理设备自动控制设备，通过设置散热机构，从而使得液氮箱内部的液氮配合散热电机和扇叶，使其可以将液氮吹散到控制器的表面，对其进行快速的降温散热。
权利要求书

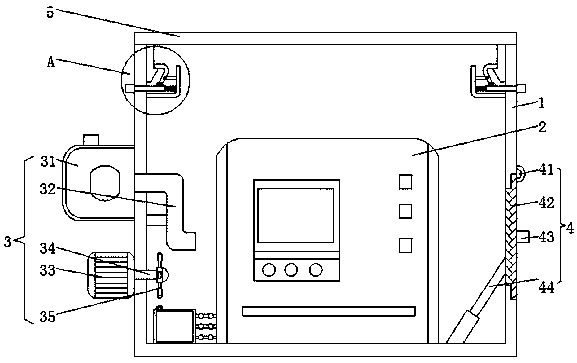

1.一种新型环保水处理设备自动控制设备，包括壳体(1)，其特征在于：所述壳体(1)内腔的底部固定安装有控制器(2)，所述壳体(1)外表面的一侧固定安装有散热机构(3)，所述散热机构(3)包括液氮箱(31)，所述液氮箱(31)一侧的出气口处固定连接有出气管(32)，所述出气管(32)的一端贯穿壳体(1)且延伸至壳体(1)的内部，所述壳体(1)的另一侧固定安装有散热电机(33)，所述散热电机(33)转轴的一端通过连轴器传动连接有主轴(34)，所述主轴(34)的一端延伸至壳体(1)的内部且固定连接有扇叶(35)，所述壳体(1)的另一侧设置有连接机构(4)，所述壳体(1)的顶部设置有盖板(5)，所述盖板(5)底部的两侧均焊接有连接件(6)，所述连接件(6)的一侧设置有锁紧机构(7)，所述锁紧机构(7)包括连接板(71)，所述连接板(71)的一侧固定安装有铰接件(72)，所述铰接件(72)一侧铰接有锁紧杆(73)，所述锁紧杆(73)的一侧与连接件(6)的一侧相卡接，所述锁紧杆(73)的底端铰接有连接转轴(74)，所述连接转轴(74)的底部焊接有活动杆(75)，且活动杆(75)和连接板(71)之间固定连接有锁紧弹簧(76)，所述活动杆(75)的一端贯穿壳体(1)且延伸至壳体(1)的外表面。
2.根据权利要求1所述的一种新型环保水处理设备自动控制设备，其特征在于：所述连接机构(4)包括连接铰链(41)，所述连接铰链(41)的一侧与壳体(1)的外表面固定安装。
3.根据权利要求2所述的一种新型环保水处理设备自动控制设备，其特征在于：所述连接铰链(41)的一侧铰接有封板(42)，所述封板(42)的一侧焊接有拉杆(43)。
4.根据权利要求3所述的一种新型环保水处理设备自动控制设备，其特征在于：所述封板(42)的另一侧与壳体(1)的通风口处卡接，所述封板(42)外表面的另一侧设置有支撑机构(44)。
5.根据权利要求4所述的一种新型环保水处理设备自动控制设备，其特征在于：所述支撑机构(44)包括支撑套管(441)，所述支撑套管(441)的底部与壳体(1)内腔的底部焊接，所述支撑套管(441)的内侧套接有支杆(442)。
6.根据权利要求5所述的一种新型环保水处理设备自动控制设备，其特征在于：所述支杆(442)的两侧均焊接有滑块(443)，所述滑块(443)的一侧滑动连接有滑轨(444)，所述滑轨(444)的一侧与支撑套管(441)的内壁焊接。
7.根据权利要求6所述的一种新型环保水处理设备自动控制设备，其特征在于：所述支杆(442)的另两侧均固定安装有铰接轴(445)，所述铰接轴(445)的一侧铰接有连接卡杆(446)。
8.根据权利要求7所述的一种新型环保水处理设备自动控制设备，其特征在于：所述连接卡杆(446)的一端与支撑套管(441)的内壁相挤压，且连接卡杆(446)和支杆(442)之间固定连接有连接弹簧(447)。
9.根据权利要求4所述的一种新型环保水处理设备自动控制设备，其特征在于：所述支撑套管(441)外表面的两侧均开设有卡槽(448)，且支杆(442)的一端延伸至支撑套管(441)的顶部且与封板(42)焊接。
说明书
一种新型环保水处理设备自动控制设备
技术领域
本发明涉及水处理装置的控制设备技术领域，具体为一种新型环保水处理设备自动控制设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程;污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理设备在处理污水的时候，都是通过控制器对其整体运行进行控制的，使其能够自动有序的进行运转，但是控制器在使用的时候会产生热量，由于热量的产生会导致缩短控制器的使用寿命，所以会对其进行散热，但是一般只是通过风扇进行散热，导致散热的效率低下，同时由于会开设散热孔，导致灰尘进入控制器的内部，使其附着在电器元件上造成干扰，造成电器元件运行不稳定出现控制器瘫痪的现象。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种新型环保水处理设备自动控制设备，具备降温快和防尘与保护了控制器等优点，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种新型环保水处理设备自动控制设备，包括壳体，所述壳体内腔的底部固定安装有控制器，所述壳体外表面的一侧固定安装有散热机构，所述散热机构包括液氮箱，所述液氮箱一侧的出气口处固定连接有出气管，所述出气管的一端贯穿壳体且延伸至壳体的内部，所述壳体的另一侧固定安装有散热电机，所述散热电机转轴的一端通过连轴器传动连接有主轴，所述主轴的一端延伸至壳体的内部且固定连接有扇叶，所述壳体的另一侧设置有连接机构，所述壳体的顶部设置有盖板，所述盖板底部的两侧均焊接有连接件，所述连接件的一侧设置有锁紧机构，所述锁紧机构包括连接板，所述连接板的一侧固定安装有铰接件，所述铰接件一侧铰接有锁紧杆，所述锁紧杆的一侧与连接件的一侧相卡接，所述锁紧杆的底端铰接有连接转轴，所述连接转轴的底部焊接有活动杆，且活动杆和连接板之间固定连接有锁紧弹簧，所述活动杆的一端贯穿壳体且延伸至壳体的外表面。
优选的，所述连接机构包括连接铰链，所述连接铰链的一侧与壳体的外表面固定安装。
优选的，所述连接铰链的一侧铰接有封板，所述封板的一侧焊接有拉杆。
优选的，所述封板的另一侧与壳体的通风口处卡接，所述封板外表面的另一侧设置有支撑机构。
优选的，所述支撑机构包括支撑套管，所述支撑套管的底部与壳体内腔的底部焊接，所述支撑套管的内侧套接有支杆。
优选的，所述支杆的两侧均焊接有滑块，所述滑块的一侧滑动连接有滑轨，所述滑轨的一侧与支撑套管的内壁焊接。
优选的，所述支杆的另两侧均固定安装有铰接轴，所述铰接轴的一侧铰接有连接卡杆。
优选的，所述连接卡杆的一端与支撑套管的内壁相挤压，且连接卡杆和支杆之间固定连接有连接弹簧。
优选的，所述支撑套管外表面的两侧均开设有卡槽，且支杆的一端延伸至支撑套管的顶部且与封板焊接。
(三)有益效果
与现有技术相比，本发明提供了一种新型环保水处理设备自动控制设备，具备以下有益效果：
1、该新型环保水处理设备自动控制设备，通过设置散热机构，从而使得液氮箱内部的液氮配合散热电机和扇叶，使其可以将液氮吹散到控制器的表面，在液氮低温的作用下和风力从而可以对控制器表面进行快速的降温散热，同时配合连接机构从而可以将热量带出壳体的内部，进而提高了散热的效率，为控制器提供了良好的工作环境，使其延长了控制器的使用寿命。
2、该新型环保水处理设备自动控制设备，通过设置支撑机构从而可以将打开的封板支撑住，使得打开后的封板不会再重力的作用下进行复位，进而使壳体上的通风口打开，使其将控制器降温后的液氮带着热量排出壳体的内部，同时在控制器工作完成后，可以很轻松的将封板重新关闭，使其关闭的时候更快捷和省力，进而在不使用控制器的时候可以将壳体密封住，防止了灰尘的进入，排除了灰尘对控制器上元件的干扰，减少了由于灰尘造成控制器瘫痪的情况发生，使得控制器可以正常的进行运转。
3、该新型环保水处理设备自动控制设备，通过设置连接弹簧处于压缩状态，从而使得连接卡杆在移动到卡槽处时，在连接弹簧的弹性作用下，使得连接卡杆可以自动弹出卡紧在卡槽上，进而使支杆将封板支撑住，同时在关闭封板的时候，只需按压两侧的连接卡杆使其收缩进支撑套管的内部，然后合上封板松开按压连接卡杆的手，使得支杆向支撑套管的内部进行收缩，进而可以将封板盖合住，使其关闭封板的方式省力省时。
4、该新型环保水处理设备自动控制设备，通过设置锁紧机构从而便于了盖板的拆装，只需拉动两侧的活动杆就可使得锁紧杆与连接件分离开来，进而方便了后期对控制器进行维护，节省了维护的人力和时间消耗，同时在维护后，只需盖上盖板，使得连接件与锁紧杆相接触，进而在连接件斜面的作用下，推动锁紧杆进行转动压缩锁紧弹簧，当连接件移动到锁紧杆底部时，在锁紧弹簧的弹性作用下使得锁紧杆自动的与连接卡紧固定住，进而使得安装的方式更加方便快捷，省时省力。
