申请日2018.07.23
公开(公告)日2019.04.05
IPC分类号C02F9/10
摘要
本实用新型公开了一种多功能水处理设备，包括进水口和出水口，所述进水口的一端通过水管连接有第一PP棉滤芯，且第一PP棉滤芯的一侧有活性炭，所述活性炭的另一侧有第二PP棉滤芯，所述进水电磁阀的一侧固定有增压泵，且增压泵出水处的水管连接有RO反渗透膜，所述RO反渗透膜的底部一根水管通向废水排放口，所述RO反渗透膜的底部另一根水管通向加热装置和压力储水箱，且加热装置内的顶部固定有加热阻丝，所述加热装置的顶部连接有所述水管，且所述水管与所述出水口相连通。本实用新型不仅可以对水进行处理过滤，同时通过加热装置对处理过的水进行加热，在水处理设备中就能完成，不需要外接热水器，且结构简单，易操作使用，节约成本，易于广泛使用。
权利要求书

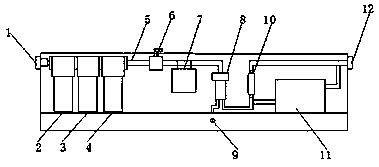

1.一种多功能水处理设备，包括进水口(1)和出水口(12)，其特征在于，所述进水口(1)的一端通过水管(5)连接有第一PP棉滤芯(2)，且第一PP棉滤芯(2)的一侧有活性炭(3)，所述活性炭(3)的另一侧有第二PP棉滤芯(4)，且第二PP棉滤芯(4)的一端水管(5)上安装有进水电磁阀(6)，所述进水电磁阀(6)的一侧固定有增压泵(7)，且增压泵(7)出水处的水管(5)连接有RO反渗透膜(8)，所述RO反渗透膜(8)的底部一根水管(5)通向废水排放口(9)，所述RO反渗透膜(8)的底部另一根水管(5)通向加热装置(10)和压力储水箱(11)，且加热装置(10)内的顶部固定有加热阻丝(13)，所述加热装置(10)的顶部连接有所述水管(5)，且所述水管(5)与所述出水口(12)相连通。
2.根据权利要求1所述的一种多功能水处理设备，其特征在于，所述加热装置(10)的底端设有电极(15)，且电极(15)通过导线与外接电源连接。
3.根据权利要求1所述的一种多功能水处理设备，其特征在于，所述加热装置(10)内壁上设有保温层(14)，且所述加热装置(10)的外壁与所述保温层(14)之间设有绝缘隔热层(16)。
4.根据权利要求1所述的一种多功能水处理设备，其特征在于，所述第一PP棉滤芯(2)、活性炭(3)和第二PP棉滤芯(4)相互连通，且处于同一水平面上。
说明书
一种多功能水处理设备
技术领域
本实用新型涉及水处理设备技术领域，尤其涉及一种多功能水处理设备。
背景技术
水是人类发展不可缺少的自然资源，是人类和一切生物赖以生存的物质基础，当今世界，水资源不足和污染构成的水源危机已成为任何一个国家在政策、经济和技术上所面临的复杂问题和社会经济发展的主要制约因素，在水资源日益缺乏的情况下，水资源污染的现实又使人们增加了一份忧虑，在中国很多地区，由于各种复杂因素致使不少水体已经严重受到污染，这更加剧了水资源紧缺的矛盾，要解决好现实当中与人类社会生活密切相关的水问题，就一定要用到现代的水处理技术以及水处理设备，而目前水处理设备的设备功能太过单一，只能解决水污染和水的干净，不能使其水处理过后就能直接饮用，还需各种加热设备来对水进行加热饮用，例如：热水器，热水壶等。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种多功能水处理设备，包括进水口和出水口，所述进水口的一端通过水管连接有第一PP棉滤芯，且第一PP棉滤芯的一侧有活性炭，所述活性炭的另一侧有第二PP棉滤芯，且第二PP棉滤芯的一端水管上安装有进水电磁阀，所述进水电磁阀的一侧固定有增压泵，且增压泵出水处的水管连接有RO反渗透膜，所述RO反渗透膜的底部一根水管通向废水排放口，所述RO反渗透膜的底部另一根水管通向加热装置和压力储水箱，且加热装置内的顶部固定有加热阻丝，所述加热装置的顶部连接有所述水管，且所述水管与所述出水口相连通。
优选的，所述加热装置的底端设有电极，且电极通过导线与外接电源连接。
优选的，所述加热装置内壁上设有保温层，且所述加热装置的外壁与所述保温层之间设有绝缘隔热层。
优选的，所述第一PP棉滤芯、活性炭和第二PP棉滤芯相互连通，且处于同一水平面上。
本实用新型的有益效果为：
1、通过加热装置对处理过的水进行加热，在水处理设备中就能完成，不需要外接热水器，绝缘隔热层可保护水处理设备的内部其它元件，不会由于温度过高而造成损坏，且结构简单，易操作使用，节约成本，易于广泛使用。
2、活性炭可清除氯与氯氨以及其它溶解性有机物质，RO反渗透膜利用了膜的选择吸附和针对有机物的筛分，PP棉滤芯采用的是微孔膜过滤，共同达到水处理的效果，使人们喝上干净的水。
