申请日2018.07.23
公开(公告)日2019.04.09
IPC分类号C02F9/02
摘要
本实用新型提供一种机动式综合废水再生净化处理机，包含一机架本体，其前后侧分别固设一第一过滤模块及一第二过滤模块，该第二过滤模块旁侧连接一第三过滤模块;第一过滤模块设有一固态废料集纳室;该第二过滤模块设有一液态离层集纳室，经液态离层集纳室分离后中层的水以净流管引流输出原水;该第三过滤模块包含至少一串流式滤水单元及一内压式滤水单元，串流式滤水单元承接第二过滤模块输出的原水并进行过滤，内压式滤水单元内部设置一超滤膜滤芯体，并以一加压装置将串流式滤水单元滤过的原水打入超滤膜滤芯体以进行终端压力透析操作并由其外部的净水出口输出净水，由其外部的废水出口连接一导流管引流废水导入第二过滤模块重新过滤操作。
权利要求书
1.一种机动式综合废水再生净化处理机，其特征在于，包含有：
一机架本体，该机架本体具有一载承预定重量的基座;
一第一过滤模块，固设于该机架本体前侧，并包含一固态废料集纳室及衔接固态废料集纳室轴向两端的一抽送管及一引流管，固态废料集纳室是以负压方式进行固态及液态的废料抽取引流;
一第二过滤模块，固设于该机架本体后侧，并包含一液态离层集纳室，以承接第一过滤模块的引流管输出的液态废料，该第二过滤模块内部间隔设有数个拦阻单元以对上中下不同比重液态废料进行离层过滤收集，液态废料中处于中层的水经该第二过滤模块分离后以独立的一净流管引流输出为原水;
一第三过滤模块，固设于该第二过滤模块旁侧，并包含至少一串流式滤水单元及一内压式滤水单元，其中串流式滤水单元具有一进水端，该进水端与净流管连接，以使串流式滤水单元独立承接第二过滤模块的净流管引流输出的原水并进行过滤，该串流式滤水单元上进水端的旁侧具有出水端，以供滤过的原水输出;该内压式滤水单元的内部设置一超滤膜滤芯体，该超滤膜滤芯体具有数个具有超微孔径的透析孔，该内压式滤水单元的外部则设有独立的一净水出口及一废水出口，并以一加压装置将串流式滤水单元的出水端输出的原水打入内压式滤水单元内部的超滤膜滤芯体，以进行终端压力透析操作而由该内压式滤水单元外部的净水出口输出净水，同时由该内压式滤水单元外部的废水出口连接一导流管引流废水导入第二过滤模块重新过滤操作。
2.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该第一过滤模块的固态废料集纳室内部凹设一收容空间并且在收容空间上方形成一开口端，收容空间内部轴向依序架设数个对固态废料拦阻的第一过滤体，开口端固设一封盖，该封盖以启闭控制方式气密封合该开口端，封盖接设连通该抽送管，该引流管下方固设一具有一吸入端及一吐出端的原动泵浦，并使原动泵浦的吸入端与引流管固设连接借以原动泵浦运转使收容空间内部产生单向负压吸力，原动泵浦的吐出端则接设一导流管以将液态废料导入第二过滤模块的液态离层集纳室内部。
3.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该液态离层集纳室的底部设有一阻逆斜坡，阻逆斜坡终端低处形成一沉水凹槽，该数个拦阻单元的中段均设有一转折部，该数个拦阻单元底端侧均与阻逆斜坡顶面封闭结合，转折部凹设至少一涌泉口，涌泉口向下固设一涌泉管，涌泉管呈轴向底端封闭的中空管体，该涌泉管径向腹侧则凹设一引水孔，借以水位上升方式提供拦阻单元前后侧间的独立引流。
4.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该内压式滤水单元内部设置超滤膜滤芯体的透析孔孔径是小于或等于0.02微米。
5.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该液态离层集纳室内部邻近第一过滤模块的引流管位置套设有数个对液态废料初始拦阻的第二过滤体。
6.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该内压式滤水单元的超滤膜滤芯体是逆渗透膜。
7.依据权利要求1所述的机动式综合废水再生净化处理机，其特征在于，其中该第三过滤模块的加压装置为一具有一吸入端及一吐出端的原动泵浦。
说明书
机动式综合废水再生净化处理机
技术领域
本实用新型是与工业生产加工过程所产生的各项废水的处理设备有关，更详而言之，是指一种机动式综合废水再生净化处理机。
背景技术
现有所知的有关工业生产加工过程所产生的各项废水诸如机械加工机切削加工过程切削液经常会混入大量的油料、杂质及各种体积大小不等的铁粉、铁屑、甚至铁块等等废料。这些混杂废油及杂质废料乃不断沉积在集水槽，而让切削循环水质恶化影响加工质量;通常业者需等停机时一并将集水槽内废油水排掉，再以人工将水箱底部大小不等的沉积铁屑进行铲除，其清理操作甚耗工时，同时被抽放掉的废油水也需环保处理不能任意排放，面对政府日益严格的环保要求标准，虽然加工业者也有心配合改善，但是动辄上百万的废水处理厂设备投资并非一般中小加工业者所能负担，且受限厂房内可利用空间原本不多，因此绝大部分业者仍须将废水废料等委外处理，而造成业者经营上极大负担与困扰。
实用新型内容
有鉴于此，本案创作人乃借产销同类产品多年的经验，不断研究与试验，而终于有一实用的本实用新型产生。
本实用新型主要目的在于提供一种机动式综合废水再生净化处理机，其能以最小投资成本及机动灵活运行于既有厂房空间，并有效解决综合废水排放问题，而大幅提升废水净化环保效能。

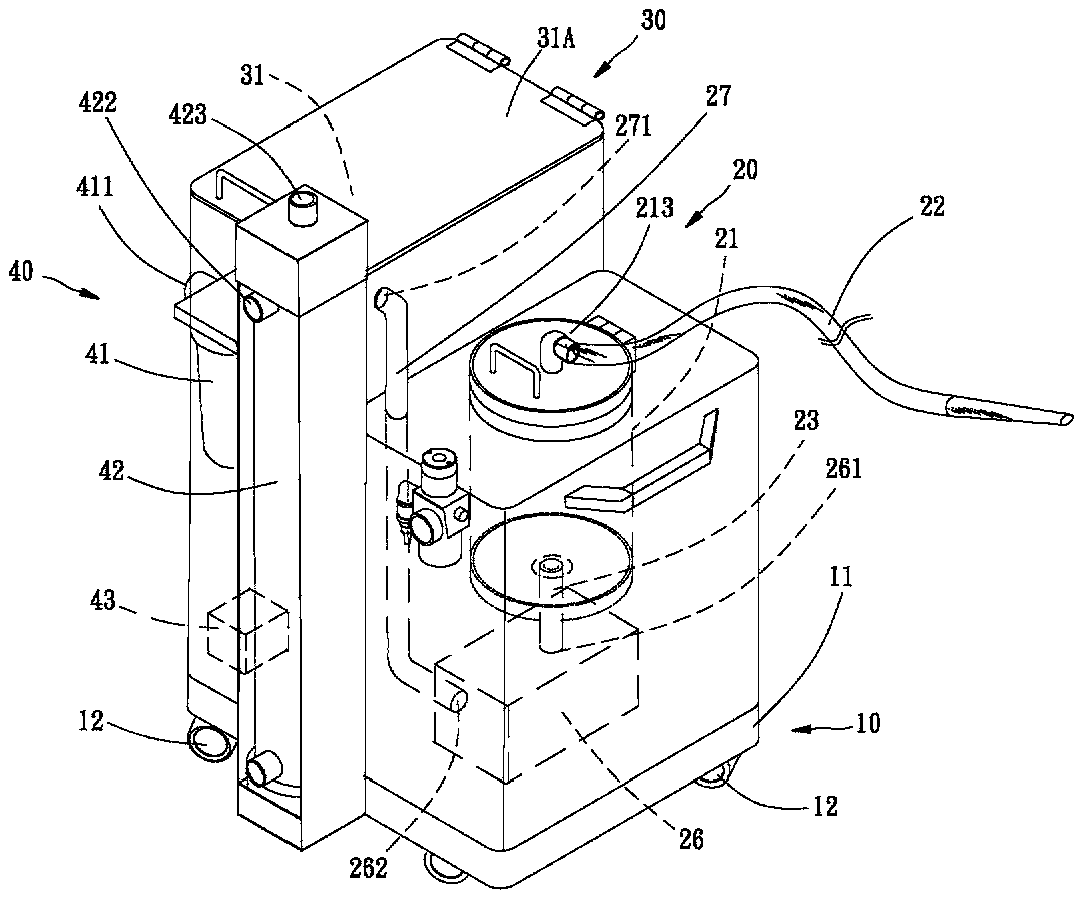

依据本实用新型提供的一种机动式综合废水再生净化处理机，包含有：一机架本体，该机架本体具有一载承预定重量的基座;一第一过滤模块，固设于该机架本体前侧，并包含一固态废料集纳室及衔接固态废料集纳室轴向两端的一抽送管及一引流管，固态废料集纳室是以负压方式进行固态及液态的废料抽取引流;一第二过滤模块，固设于该机架本体后侧，并包含一液态离层集纳室，以承接第一过滤模块的引流管输出的液态废料，该第二过滤模块内部间隔设有数个拦阻单元以对上中下不同比重液态废料(浮油、水、沉淀杂质)进行离层过滤收集，液态废料中处于中层的水经该第二过滤模块分离后以独立的一净流管引流输出为原水;一第三过滤模块，固设于该第二过滤模块旁侧，并包含至少一串流式滤水单元及一内压式滤水单元，其中串流式滤水单元具有一进水端，该进水端与净流管连接，以使串流式滤水单元独立承接第二过滤模块的净流管引流输出的原水并进行过滤，该串流式滤水单元上进水端的旁侧具有出水端，以供滤过的原水输出;该内压式滤水单元的内部设置一超滤膜滤芯体，该超滤膜滤芯体具有数个具有超微孔径的透析孔，该内压式滤水单元的外部则设有独立的一净水出口及一废水出口，并以一加压装置将串流式滤水单元的出水端输出的原水打入内压式滤水单元内部的超滤膜滤芯体，以进行终端压力透析操作而由该内压式滤水单元外部的净水出口输出净水，同时由该内压式滤水单元外部的废水出口连接一导流管引流废水导入第二过滤模块重新过滤操作。
所述机动式综合废水再生净化处理机，其中该第一过滤模块的固态废料集纳室内部凹设一收容空间并且在收容空间上方形成一开口端，收容空间内部轴向依序架设数个可对固态废料拦阻的第一过滤体，开口端固设一封盖，该封盖以启闭控制方式气密封合该开口端，封盖接设连通该抽送管，该引流管下方固设一具有一吸入端及一吐出端的原动泵浦，并使原动泵浦的吸入端与引流管固设连接借以原动泵浦运转使收容空间内部产生单向负压吸力，原动泵浦的吐出端则接设一导流管以将液态废料导入第二过滤模块的液态离层集纳室内部。
所述机动式综合废水再生净化处理机，其中该液态离层集纳室的底部设有一阻逆斜坡，阻逆斜坡终端低处形成一沉水凹槽，该数个拦阻单元的中段均设有一转折部，该数个拦阻单元底端侧均与阻逆斜坡顶面封闭结合，转折部凹设至少一涌泉口，涌泉口向下固设一涌泉管，涌泉管呈轴向底端封闭的中空管体，该涌泉管径向腹侧则凹设一引水孔，借以水位上升方式提供拦阻单元前后侧间的独立引流。
所述机动式综合废水再生净化处理机，其中该内压式滤水单元内部设置超滤膜滤芯体的透析孔孔径是小于或等于0.02微米。
所述机动式综合废水再生净化处理机，其中该液态离层集纳室内部邻近第一过滤模块的引流管位置套设有数个可对液态废料(浮油、水、沉淀杂质)初始拦阻的第二过滤体。
所述机动式综合废水再生净化处理机，其中该内压式滤水单元的超滤膜滤芯体是逆渗透膜。
所述机动式综合废水再生净化处理机，其中该第三过滤模块的加压装置为一具有一吸入端及一吐出端的原动泵浦。
本实用新型相比现有技术具有投资成本少、可机动灵活运行于既有厂房空间，并可大幅提升废水净化环保效能的功效。
